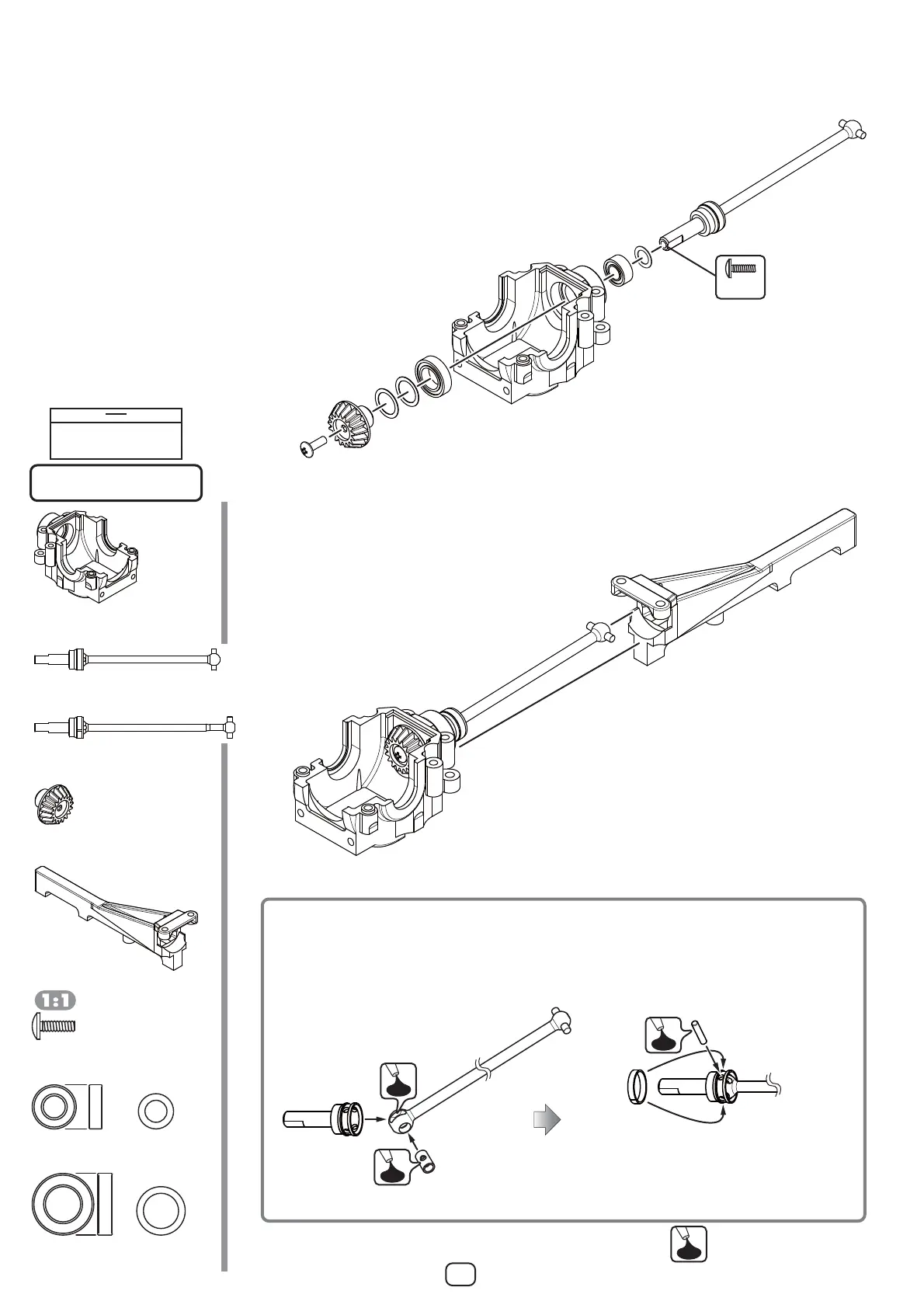

4. メインドライブシャフトの組み立て
MainDriveShaftAssembly
◆フロント用、リヤ用を作ります。◆
Assemblebothfrontandrear.
※ドライブギヤは切りかきを合わせ奥まで確実に押し込んでください。
Makesurethedrivegeariskeyedinproperly,andisinsertedfully.
BM-303C
インプットシャフト
InputShaft
②
BM-010CRB
センターボーン・フロント
CenterBone・Front
B4-010B
センターボーン・リヤ
CenterBone・Rear
BM-010TPC
カップジョイント
CupJoint
①
BM-010TPC
ジョイントピン
JointPin
③
④
メインドライブシャフトの組み立て方
MainDriveShaftAssemblyInstallation
メインドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheMainDriveShaftcomespre-assembled.
Pleaseseebelowfordisassembly/assembly
instructions.
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
BM-010TPC
C クリップ
C-Clip
C クリップを外す際は精密ドライバー等を使用し、変形に
注意しながら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondriver
tocarefullypryitoff,withoutdeformingthec-clip.
B4-504G
ドライブギヤ
DriveGear
BB-105-2
5x10ベアリング
Bearing
※ネジロックを塗布することをお勧めします。
Applyingthread-lockingfluidisrecommended.
BB-1480-2
8x14ベアリング
Bearing
ZC-S80S
φ8mmシム
 Shim
BM-010CRC
メインドライブシャフト・フロント (S)
MainDriveShaft・Front(Short)
B4-010CR
メインドライブシャフト・リヤ (L)
MainDriveShaft・Rear(Long)
ZC-BH266
M2.6x6 バインドビス
BHScrew
ZC-S50S
φ5mm シム
 Shim
BB-1480-2
8x14ベアリング×2
Bearing
BB-105-2
5x10ベアリング×2
Bearing
ZC-S80S
φ8mmシム×4
 Shim
ZC-BH266
M2.6x6 バインドビス×2
BHScrew
ZC-S50S
φ5mm シム×2
 Shim
B4-010CR
メインドライブシャフト・リヤ (L)×1
MainDriveShaft・Rear(Long)
BM-010CRC
メインドライブシャフト・フロント (S)×1
MainDriveShaft・Front(Short)
B4-504G
ドライブギヤ×2
DriveGear
B4-302F/B4-302R
ギヤボックス・ロア×2
GearBox・Lower
B4-302F/B4-302R
ギヤボックス・ロア
GearBox・Lower
B4-003
センターブレース×2
CenterBrace
B4-003
センターブレース
CenterBrace
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage
M2.6
