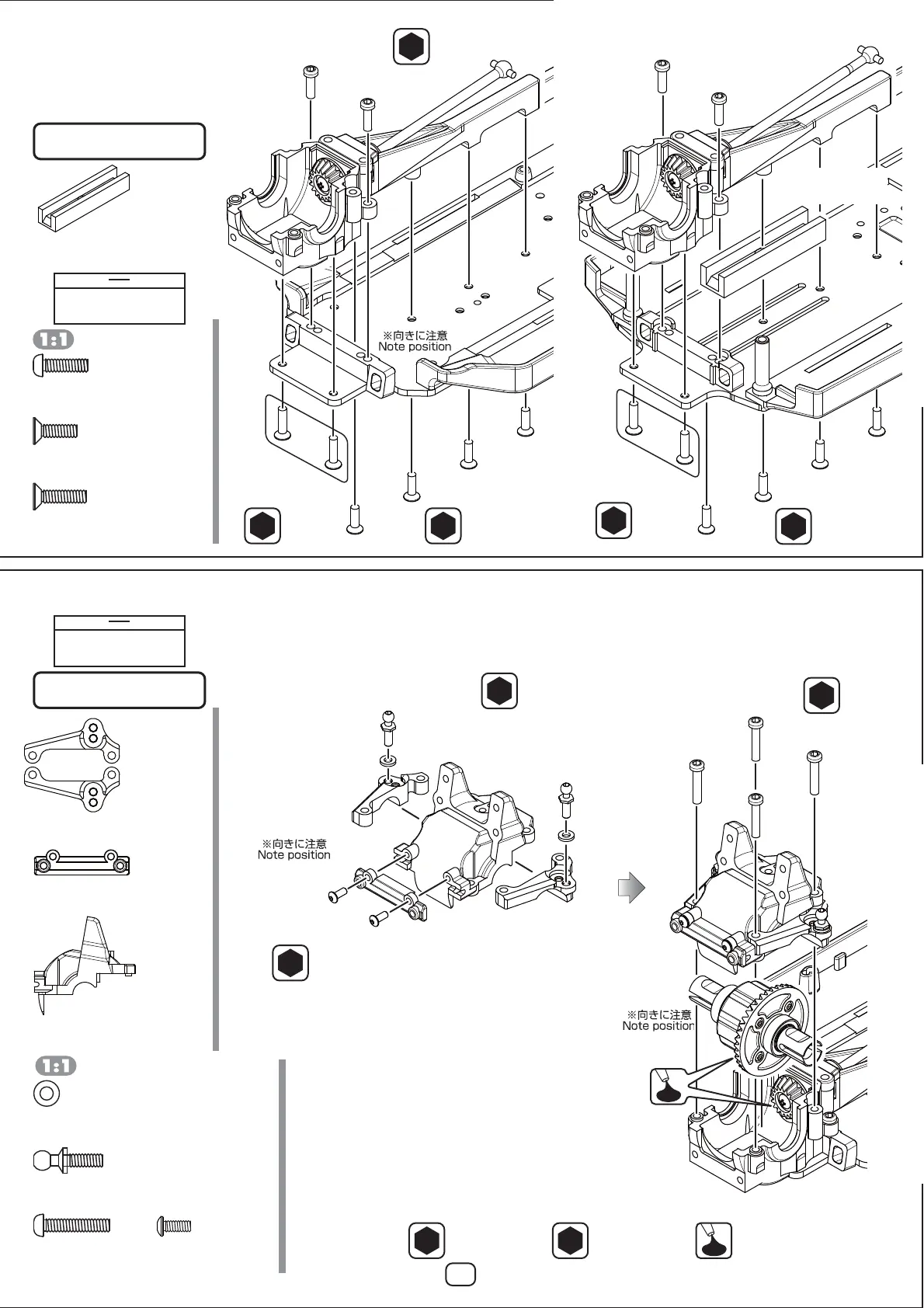

5. ギヤボックスの取付け
MainDriveShaftInstallation
7
6. ギヤボックスの組み立て
GearBox
Assembly
※ギヤの噛み合わせは軽くしすぎるとギヤ欠け
の原因になりますのでご注意下さい。
Pleasenotethatifthegearsmeshtoo
freely,itmayresultinthegearsbecoming
chipped.
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
B4-300UM
アッパーアームマウント R
UpperArmMountR
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
B4-302F
フロントギヤボックス
FrontGearBox
B4-302F
スタビホルダー
SwayBarHolder
ZC-BH256
M2.5x6ボタンヘッド
BHSScrew
1.5
B4-300UM
アッパーアームマウント L
UpperArmMountL
袋#3の内容
Bag#3Contents
ZC-F310
M3x10サラキャップ×8
FHSScrew
ZC-F312
M3x12サラビス×4
FHScrew
ZC-BH310
M3x10ボタンヘッド×4
BHSScrew
●
FRONT
●
●
REAR
●
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH310
M3x10ボタンヘッド
BHSScrew
ZC-F310
M3x10サラキャップ
FHSScrew
2.0
ZC-F312
M3x12サラキャップ
FHSScrew
2.0
ZC-F312
M3x12サラキャップ
FHSScrew
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
2.0
B4-BWR
リヤバランスウエイト
RearBalanceWeight
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage
B4-302F
フロントギヤボックス×1
FrontGearBox
B4-300UM
アッパーアームマウント L/R各 1
UpperArmMountL/R1Ea
L
R
B4-302F
スタビホルダー×1
SwayBarHolder
ZC-BH315
M3x15ボタンヘッド×4
BHSScrew
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
ZC-BH256
M2.5x6ボタンヘッド×2
BHSScrew
ZC-BH315
M3x15ボタンヘッド
BHSScrew
2.0
●
FRONT
●
メインドライブシャフト・フロント (S)
MainDriveShaft・Front(Short)
メインドライブシャフト・リヤ (L)
MainDriveShaft・Rear(Long)
このページで使用するパーツ
Partsusedonthispage
B4-BWR
リヤバランスウエイト×1
RearBalanceWeight
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
