8
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)

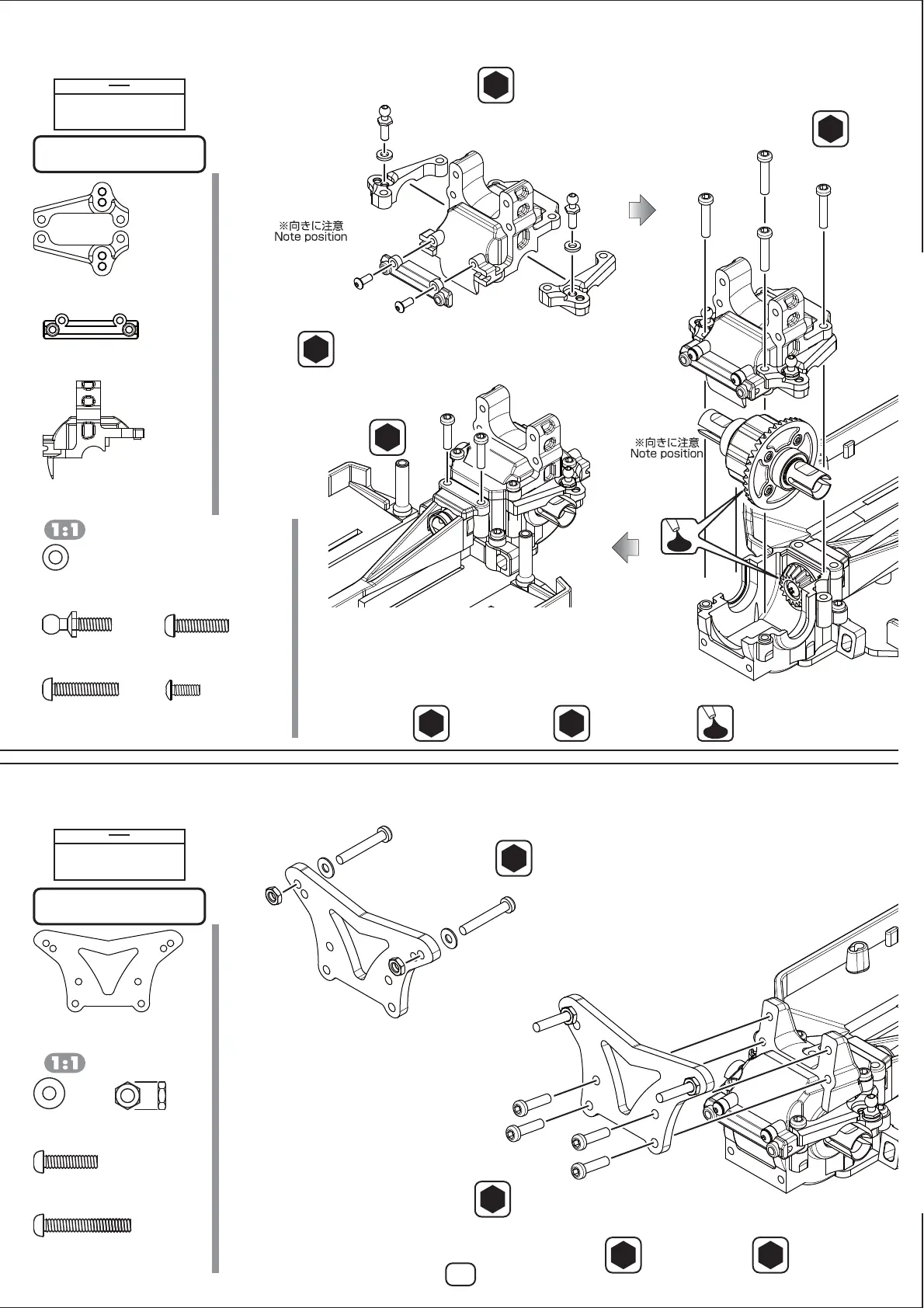

6. ギヤボックスの組み立てのつづき
GearBox
Assembly
※ギヤの噛み合わせは軽くしすぎるとギヤ欠け
の原因になりますのでご注意下さい。
Pleasenotethatifthegearsmeshtoo
freely,itmayresultinthegears
becomingchipped.
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage
B4-302R
リヤギヤボックス×1
RearGearBox
B4-300UM
アッパーアームマウント L/R各 1
UpperArmMountL/R1Ea
L
R
B4-302F
スタビホルダー×1
SwayBarHolder
ZC-BH315
M3x15ボタンヘッド×4
BHSScrew
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
ZC-BH256
M2.5x6ボタンヘッド×2
BHSScrew
ZC-BH315
M3x15ボタンヘッド
BHSScrew
2.0
B4-300UM
アッパーアームマウント R
UpperArmMountR
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
B4-302R
リヤギヤボックス
RearGearBox
B4-302F
スタビホルダー
SwayBarHolder
ZC-BH256
M2.5x6ボタンヘッド
BHSScrew
1.5
B4-300UM
アッパーアームマウント L
UpperArmMountL
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
●
REAR
●
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-S37
ワッシャー×2
Washer
ZC-BH320
M3x20ボタンヘッド×2
BHSScrew
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
B4-017
フロントショックタワー×1
FrontShockTower
7. フロントショックタワーの取り付け
FrontShockTowerInstallation
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-BH320
M3x20ボタンヘッド
BHSScrew
2.0
B4-017
フロントショックタワー
FrontShockTower
ZC-S37
ワッシャー
Washer
ZC-N3P3
M3 ナット
Nut
ZC-N3P3
M3 ナット ( 薄 )×2
Nut(Thin)
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
