Yokomo Factory B-MAX4 User Manual

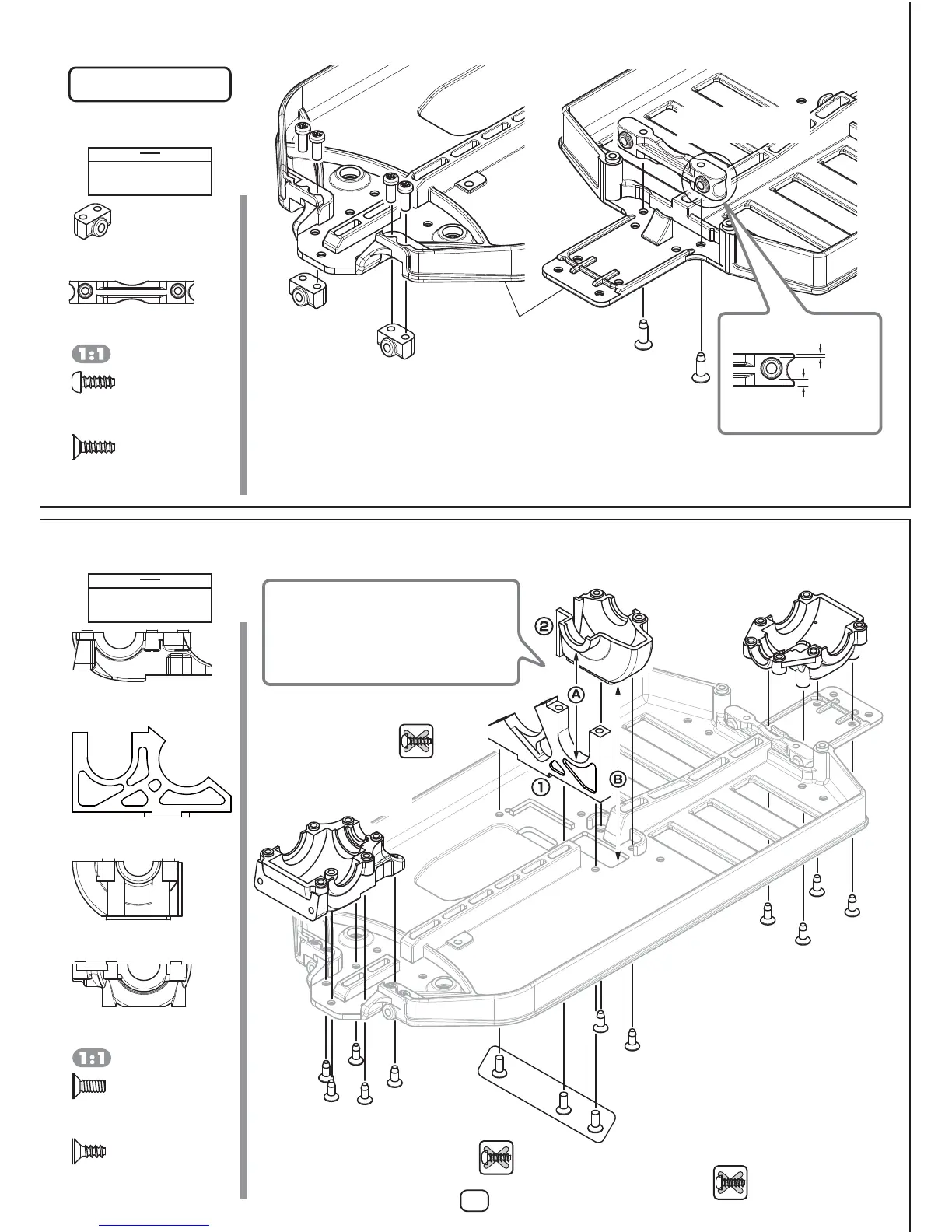

1. サスマウントの取付け

SuspensionMountInstallation
BM-002
メインシャシー
MainChassis
BM-300
フロントサスマウント・R
FrontSuspensionMount・R
BM-300
M3x8ナベタッピング
BHTappingScrew
BM-302F
M3x8サラタッピング
FHTappingScrew
BM-302R
M3x8サラタッピング
FHTappingScrew
BM-302C
M3x8サラタッピング
FHTappingScrew
BM-302F
フロントミッションケース・ロア
FrontTransmissionCase・Lower
BM-302R
リヤミッションケース・ロア
RearTransmissionCase・Lower
BM-302C
センターミッションケース・ロア
CenterTransmissionCase・Lower
BM-304SS
スペシャルモーターマウント
SpecialMotorMount
2. ミッションケース＆モーターマウントの取付け
TransmissionCase&MotorMountInstallation
タッピングビス使用禁止
Donotusetappingscrews!
BM-304
M3x8サラビス
FHScrew
BM-304
M3x8サラビス×3
FHScrew
BM-302F/BM-302R
M3x8サラタッピング×11
FHTappingScrew
BM-302F
フロントミッションケース・ロア×1
FrontTransmissionCase・Lower
BM-302R
リヤミッションケース・ロア×1
RearTransmissionCase・Lower
BM-302C
センターミッションケース・ロア×1
CenterTransmissionCase・Lower
BM-304SS
スペシャルモーターマウント×1
SpecialMotorMount
BM-300
M3x10サラタッピング
FHTappingScrew
※向きに注意
Noteposition
BM-300
リヤサスマウント・F
RearSuspensionMount・F
広い方を下に
Widerareaonbottom
広い
Wide
狭い
Narrow
BM-300
M3x8ナベタッピング×4
BHTappingScrew
BM-300
M3x10サラタッピング×2
FHTappingScrew
BM-300
フロントサスマウント・R×2
FrontSuspensionMount・R
BM-300
リヤサスマウント・F×1
RearSuspensionMount・F
袋 #1 の内容
Bag#1Contents
袋 #2 の内容
Bag#2Contents
このページで使用するパーツ
Partsusedonthispage
BM-002
メインシャシー×1
MainChassis
4
①モーターマウントをシャシーに置きます。
②次にセンターミッションケースをモーターマウント、シャ
シーにしっかりはめ込みます。矢印A部と矢印B部の凹凸を
ぴったり合わせてからビスを締め込みます。
①PlacetheMotorMountontheChassis.
②SecurelyattachtheCenterTransmissionCaseto
theMotorMountandChassis.Makesurethat
areasAandBfittogethertightly,beforetightening
downthescrews.
