Yokomo Factory B-MAX4 User Manual

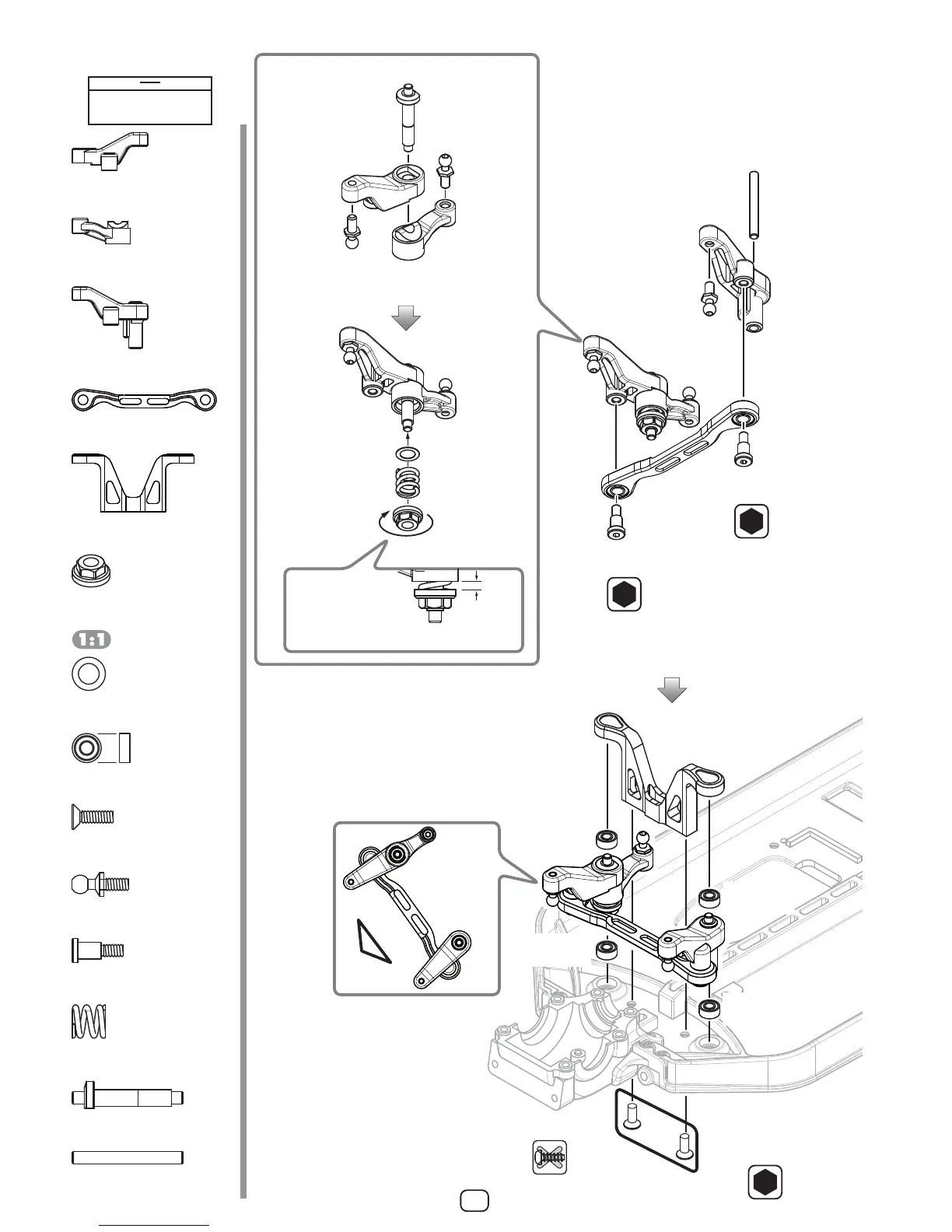

3. サーボセイバーの取付け
ServoSaverInstallation
BB-730-4
3x7ベアリング
Bearing
BB-730-4
3x7ベアリング
Bearing
BB-730-4
3x7ベアリング
Bearing
BB-730-4
3x7ベアリング
Bearing
BM-200L
アルミ製サーボセイバーマウント
AluminumServoSaverMount
2.0

六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-206MH
ロッドエンドボール M
BallStudM
BM-200H
サーボセイバーシャフト
ServoSaverShaft
ZC-206MH
ロッドエンドボール M
BallStud・M
BM-200
サーボセイバー・上
ServoSaver・Top
BM-200
サーボセイバー・下
ServoSaver・Bottom
BM-200H
ワッシャー
Washer
BM-200H
スプリング
Spring
BM-200H
サーボセイバーナット
ServoSaverNut
約 1.5mm
Approx.
BM-414
キングピン×2
KingPin
BB-730-4
3x7ベアリング×4
Bearing
BM-200H
サーボセイバーシャフト L×1
ServoSaverShaftLeft
BM-200H
サーボセイバーシャフト×1
ServoSaverShaft
ZC-206MH
ロッドエンドボール M×3
BallStudM
BM-200H
スプリング×1
Spring
BM-200
サーボセイバー・上×1
ServoSaver・Top
BM-200
サーボセイバー・下×1
ServoSaver・Bottom
BM-200
サーボセイバー L×1
ServoSaverLeft
BM-200H
サーボセイバーナット×1
ServoSaverNut
BM-200H
ワッシャー×1
Washer
袋 #3 の内容
Bag#3Contents
5
サーボセイバーナット
は右記の寸法までねじ
込みます。
Screwontheservo
savernuttothe
measurement
shownontheright.
十字レンチ等の工具類は袋 #18 のホイルの方に入っております。
Thecrosswrenchandothertoolsareincludedwiththe
wheelsinbag#18.
BM-414
キングピン
KingPin
2.0
BM-414
キングピン
KingPin
2.0
BM-200H
サーボセイバーシャフト L
ServoSaverShaftLeft
ZC-206MH
ロッドエンドボール M
BallStudM
BM-200
サーボセイバー L
ServoSaverLeft
※向きに注意
Noteposition
BM-200R
アルミ製センターリンク
AluminumCenterLink
※向きに注意
Noteposition
FRONT
BM-200L
M3x10サラビス×2
FHScrew
BM-200R
アルミ製センターリンク×1
AluminumCenterLink
BM-200L
アルミ製サーボセイバーマウント×1
AluminumServoSaverMount
BM-200L
M3x10サラビス
FHScrew
