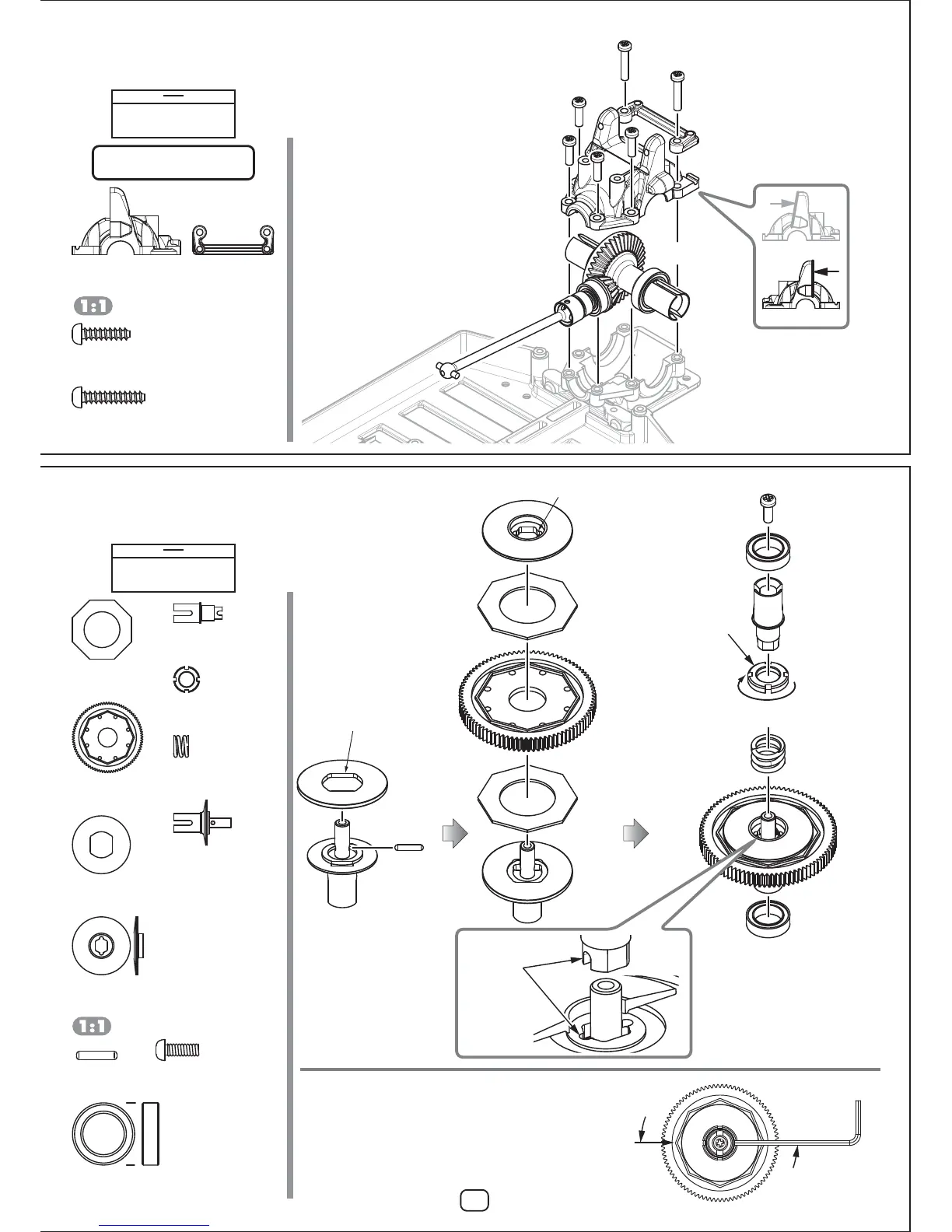

6. ミッションケースの組み立てのつづき
TransmissionCaseAssemblycnt.
BM-302R
リヤミッションケース
RearTransmissionCase
BM-203
スタビホルダー
SwayBarHolder
BM-203
M3x15ナベタッピング
BHTappingScrew
BM-302R
M3x10ナベタッピング
BHTappingScrew
メインドライブシャフト・リヤ (S)
MainDriveShaft・Rear(Short)
※向きに注意
Noteposition
FRONT
REAR
7. メインギヤユニットの組み立て
MainGearUnitAssembly
スリッパーの調整
SlipperAdjustment
BM-670D
ドライブピン×1
DrivePin
BM-670D
M3x8ナベビス×1
BHScrew
袋 #7 の内容
Bag#7Contents
BM-670P
スリッパーメインプレート×1
SlipperMainPlate
BM-670P
スリッパープレート×1
SlipperPlate
BM-670C
スリッパーパッド×2
SlipperPad
BM-SG87
スパーギヤ 87T×1
SpurGear
BM-670SP
スリッパースプリング×1
SlipperSpring
BM-670D
ドライブカップ×1
DriveCup
BM-670SP
スリッパーナット×1
SlipperNut
BM-670D
メインドライブカップ×1
MainDriveCup
BM-670SP
スリッパースプリング
SlipperSpring
BM-670D
ドライブカップ
DriveCup
BM-670SP
スリッパーナット
SlipperNut
※逆ネジ
ReverseThreaded
BM-670D
メインドライブカップ
MainDriveCup
BM-670P
スリッパープレート
SlipperPlate
BM-670D
ドライブピン
DrivePin
切りかきを合わせる
Keyontothe
maindrivecup.
BM-670P
スリッパーメインプレート
SlipperMainPlate
BM-670C
スリッパーパッド
SlipperPad
BM-670C
スリッパーパッド
SlipperPad
BM-SG87
スパーギヤ 87T
SpurGear
切りかきをピンに合わせる
Keyontothedrivepin.
※ドライブカップ先端の切りかきがメイン
プレートとドライブピンに合っているか確
認しながら M3ｘ８ビスを締め込みます。
Lineupthedrivecupslotwiththe
mainplateanddrivepin,andthen
tightentheM3x8screw.
スリッパーナットは一番緩めた状態から 1 回転と 1/2 締め込みます。
実走行でのスリッパー調整はゼロ発進時にわずかに滑る程度が目安になりま
す。締め込み過ぎるとギヤ保護効果が低減するためご注意下さい。
Fromtheloosestposition,tightentheslippernut1fullturn,and
then1/2ofaturn.
Adjusttheslippersothatwhenthecaracceleratesfromadead
stop,thereisasmallamountofslip.
Becarefulnottoadjusttheslippertootight,asitreducesgear
protection.
BB-1510
10x15ベアリング
Bearing
BB-1510
10x15ベアリング×2
Bearing
BM-302R
M3x10ナベタッピング×4
BHTappingScrew
BM-203
M3x15ナベタッピング×2
BHTappingScrew
BM-203
スタビホルダー×2
SwayBarHolder
BM-302R
リヤミッションケース×1
RearTransmissionCase
袋 #6 の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
BM-670D
M3x8ナベビス
BHScrew
BB-1510
10x15ベアリング
Bearing
8
1 回転
1turn
1/2
※向きに注意
Noteposition
平らな面
Flatside
切りかきをピンに合わせる
Keyontothedrivepin.
