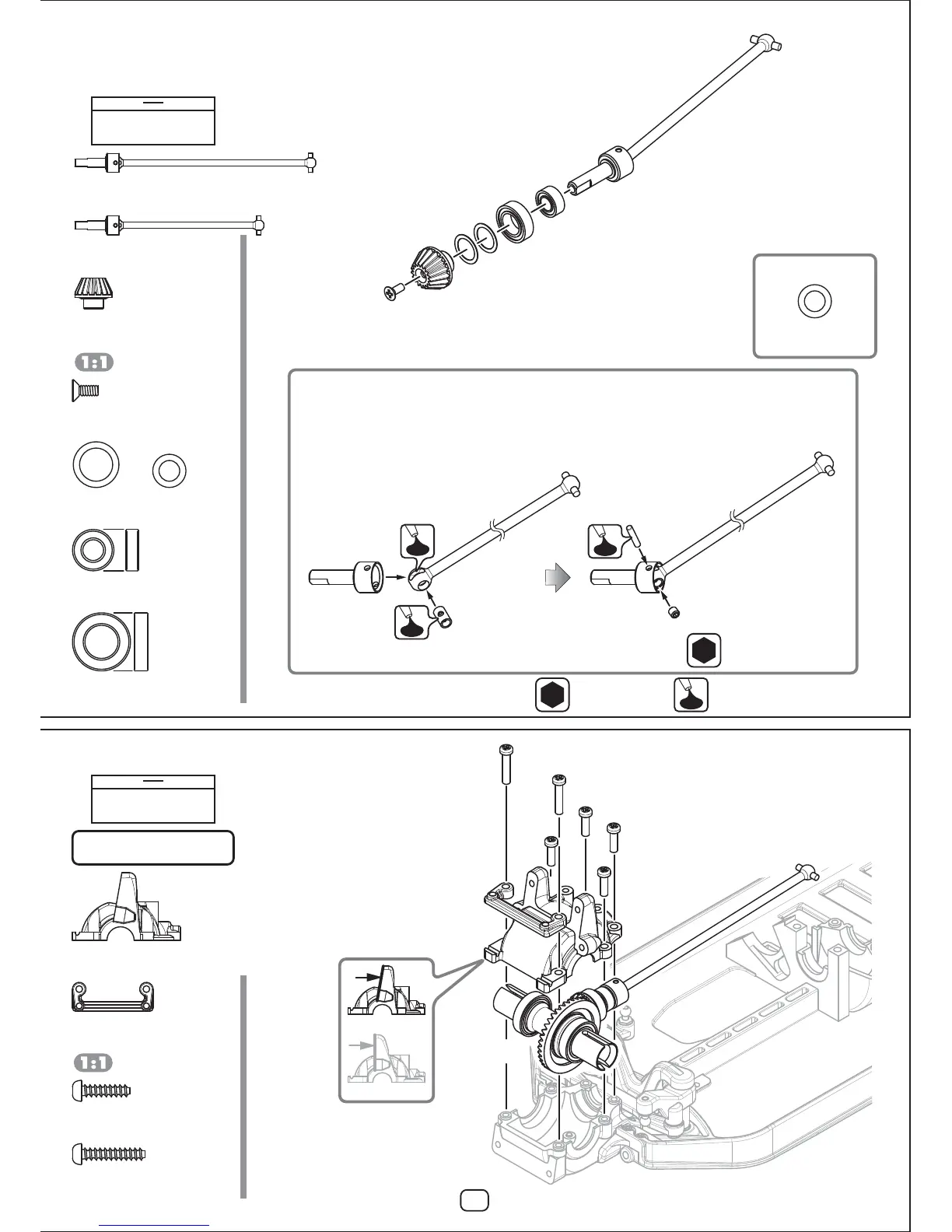

5. メインドライブシャフトの組み立て
MainDriveShaftAssembly
BM-302F
M3x10ナベタッピング×4
BHTappingScrew
BM-203
M3x15ナベタッピング×2
BHTappingScrew
BM-302F
フロントミッションケース
FrontTransmissionCase
BM-203
スタビホルダー
SwayBarHolder
BM-203
M3x15ナベタッピング
BHTappingScrew
BM-302F
M3x10ナベタッピング
BHTappingScrew
メインドライブシャフト・フロント (L)
MainDriveShaft・Front(Long)
BM-010CF
メインドライブシャフト・フロント (L)×1
MainDriveShaft・Front(Long)
BM-010CR
メインドライブシャフト・リヤ (S)×1
MainDriveShaft・Rear(Short)
BM-504
ドライブギヤ×2
DriveGear
SD-303S
M2.6x6サラビス×2
FHScrew
BB-1480-2
8x14ベアリング×2
Bearing
BB-105-2
5x10ベアリング×2
Bearing
ZC-S80S
φ8mmシム×4
 Shim
BM-504
ドライブギヤ
DriveGear
SD-303S
M2.6x6サラビス
FHScrew
BB-1480-2
8x14ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
ZC-S80S
φ8mmシム
 Shim
BM-010CF
メインドライブシャフト・フロント (L)
MainDriveShaft・Front(Long)
BM-010CR
メインドライブシャフト・リヤ (S)
MainDriveShaft・Rear(Short)
BM-303
インプットシャフト
InputShaft
②
BM-010CFB
センターボーン・フロント (L)
CenterBone・Front(Long)
BM-010CRB
センターボーン・リヤ (S)
CenterBone・Rear(Short)
BM-010TP
カップジョイント
CupJoint
①
BM-010TP
ジョイントピン
JointPin
BM-010TP
M3x2.5セットスクリュー
SetScrew
③
④
1.5
メインドライブシャフトの組み立て方
MainDriveShaftAssemblyInstallation
メインドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheMainDriveShaftcomespre-assembled.
Pleaseseebelowfordisassembly/assembly
instructions.
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
1.5

六角レンチ（1.5mm）
AllenKey(1.5mm)
◆フロント用、リヤ用を作ります。◆
Assemblebothfrontandrear.
※ドライブギヤは切りかきを合わせ奥まで確実に押し込んでください。
Makesurethedrivegeariskeyedinproperly,andisinsertedfully.
締め込みは確実に！
Tightensecurely!
袋 #5 の内容
Bag#5Contents
BM-203
スタビホルダー×2
SwayBarHolder
BM-302F
フロントミッションケース×1
FrontTransmissionCase
袋 #6 の内容
Bag#6Contents
FRONT
REAR
このページで使用するパーツ
Partsusedonthispage
7
6. ミッションケースの組み立て
TransmissionCaseAssembly
ZC-S50S
φ5mm シム×2
 Shim
※ギヤの噛み合わせは軽くしすぎるとギヤ
欠けの原因になりますのでご注意下さい。
Pleasenotethatifthegearsmesh
toofreely,itmayresultinthegears
becomingchipped.
ZC-S50S
φ5mm シム×2
 Shim
このパーツは使用しません。
Thispartsarenotused.
