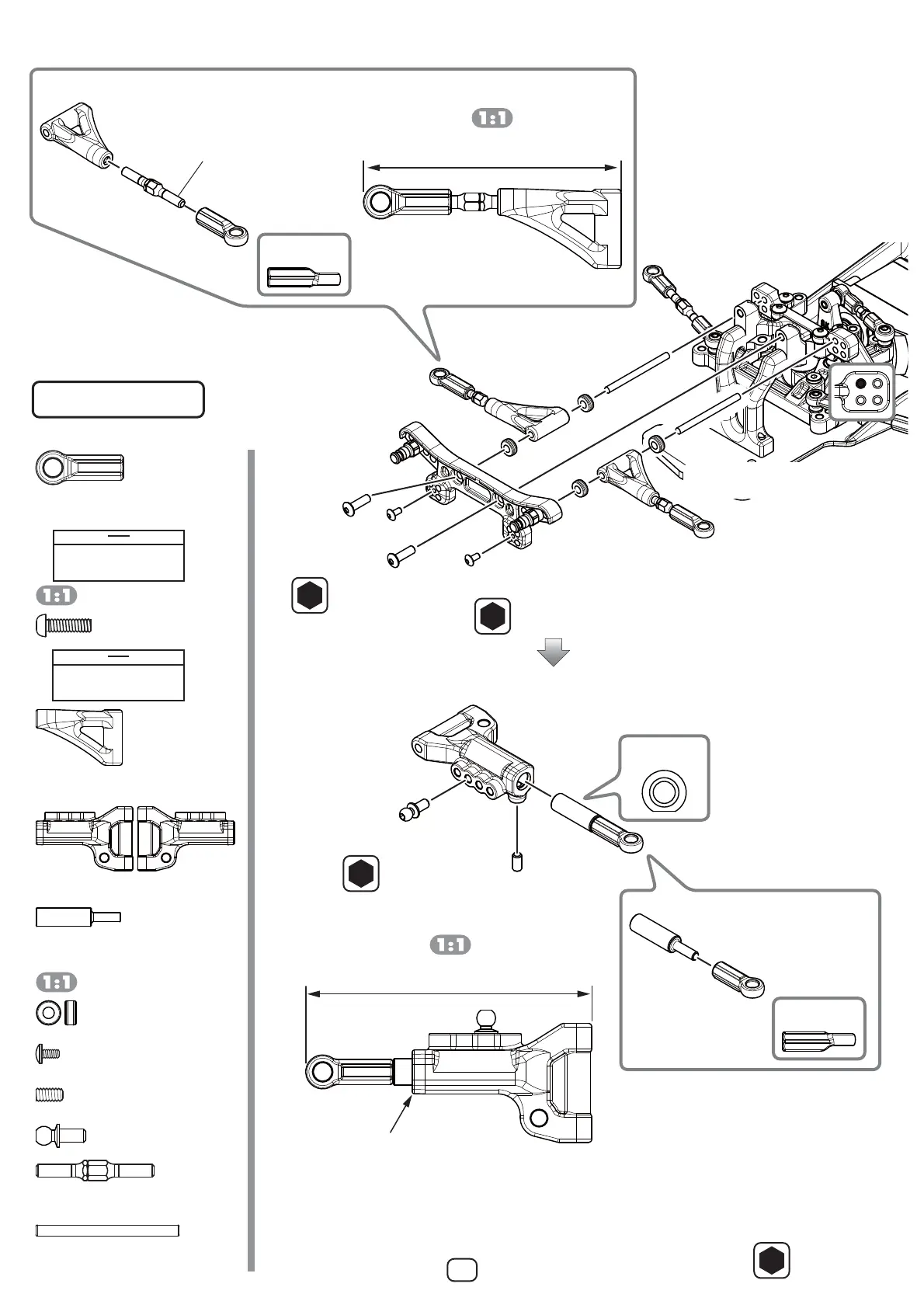

10. フロントアッパーアームの取り付け
FrontUpperArmInstallation
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
11
SD-TB27
27 ㎜ターンバックル×2
27 ㎜Turnbuckle
Y2-009FA
アッパーサスアームピン (φ2.5×32.5 ㎜ )×2
UpperSus.ArmPin
Y2-008FU
アッパーアームスペーサー×4
UpperArmSpacer
ZC-SS36
M3x6セットスクリュー×2
SetScrew
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
Y2-207
ボールエンドキャップ L×2
BallCup
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
Y2-008FLS
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
Y2-008FU
フロントアッパー A アーム×2
FrontUpperAArm
D-156-21A
ロアアームアダプター・21mm×2
LowerArmAdapter
フロントアッパーロッド×2(27 ㎜ターンバックル )
FrontUpperRod×2(27 ㎜ Turnbuckle)
58.5 ㎜
SD-TB27
27 ㎜ターンバックル
27 ㎜Turnbuckle
片方が逆ネジになっています。
Onesideisreversethreaded.
Y2-207
ボールエンドキャップ L
BallCup
Y2-008FU
フロントアッパー A アーム
FrontUpperAArm
※向きに注意
Noteposition
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
ZC-206SHS
ロッドエンドボール S×2
BallStudS
Y2-207
ボールエンドキャップ L
BallCup
※向きに注意
Noteposition
D-156-21A
ロアアームアダプター・21mm
LowerArmAdapter
ZC-SS36
M3x6セットスクリュー
SetScrew
ZC-206SHS
ロッドエンドボール S
BallStudS
Y2-008FLS
フロントロアサスアームＬ
FrontLowerSuspensionArmL
※向きに注意
Noteposition
2.0
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
65 ㎜
ӱ
Ӳ
ZC-BH24
M2x4 ボタンヘッド×2
BHScrew
Y2-009FA
アッパーサスアームピン
(φ2.5×32.5 ㎜ )
UpperSus.ArmPin
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
Y2-008FU
アッパーアームスペーサー
UpperArmSpacer
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
フロントショックタワーAssy
FrontShockTowerAssembly
※M3x10 ボタンヘッドは
袋 #6 に入っています。
TheM3ｘ10BHscrews
areincludedinbag#6.
ӱ
Ӳ
ӳ
使用するホイルによりロアアームに干渉場合は、
干渉する部分のカットしてください。
Ifthewheelinterfereswiththelowerarm,
cutthepartthatinterferes.
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
袋#6の内容
Bag#6Contents
