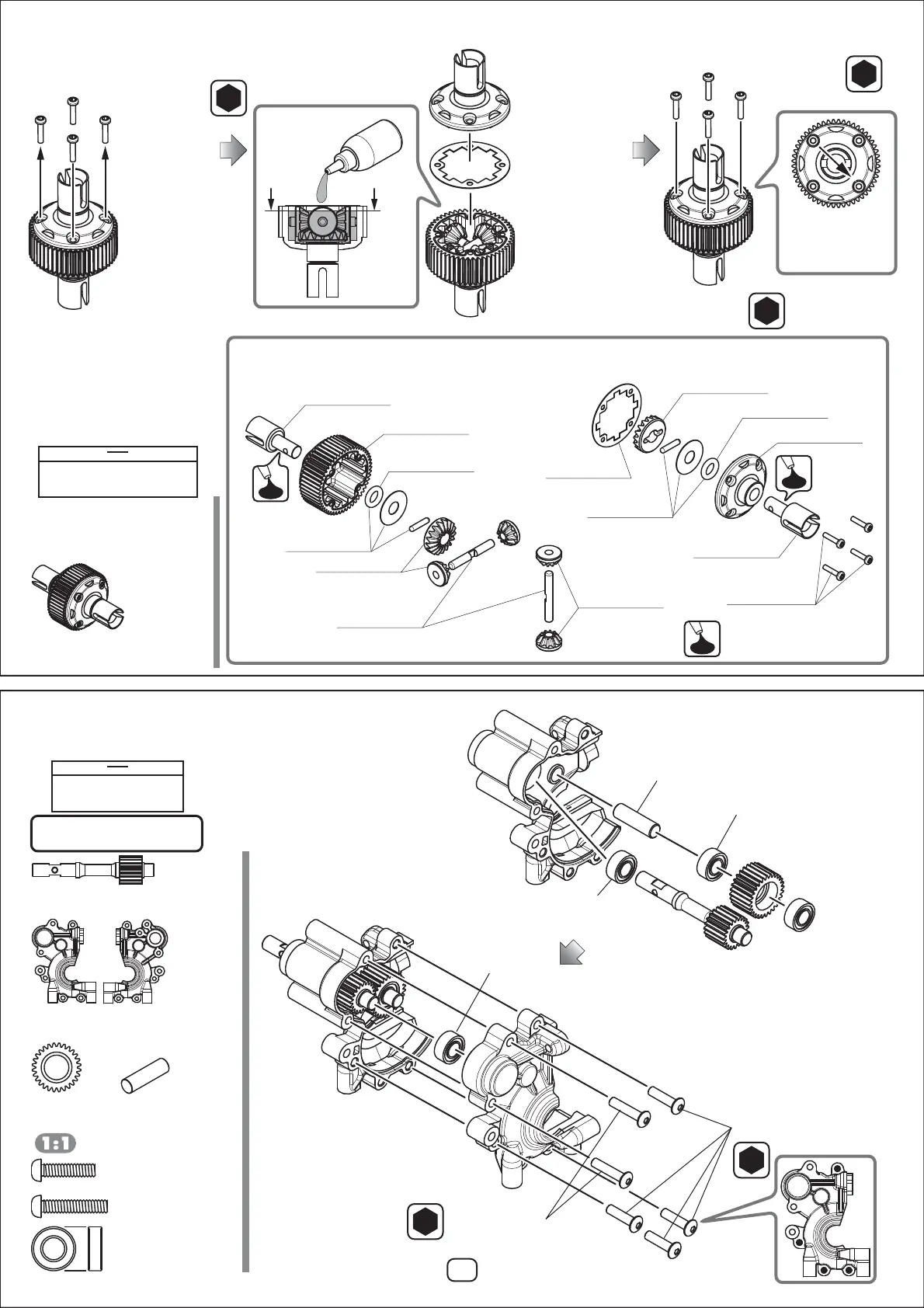

4. ギヤボックスの組み立て
GearBoxAssembly
Y2-500GSA
ギヤデフ ( 組立済 )×1
GearDiff(Assembly)
シリコンオイル #10,000×1
Siliconoil
Y2-503GH/ZC-BH28TP
M2x8タッピングビス
BHTappingScrew
1.5
Ӳ
ӱ
ӳ
Ӵ
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
袋#3の内容
Bag#3Contents
3. ギヤデフの組み立て
GearDiffAssembly
Y2-501GG
ガスケット
Gasket
シリコンオイル#10,000
SiliconOil
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
Y2-503GH/ZC-BH28TP
M2x8タッピングビス
BHTappingScrew
1.5
Y2-500GSA
ギヤデフ ( 組立済 )
GearDiff(Assembly)
このページで使用するパーツ
Partsusedonthispage
袋#4の内容
Bag#4Contents
Ｙ2-631
トップシャフト×1
TopShaft
Y2-303I
アイドラーシャフト×1
IdlerShaft
Ｙ2-503I
アイドラーギヤ×1
IdlerGear
ブラックグリス×1
BlackGrease
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
分解、組立ての際に参照下さい。
Pleaseseebelowfordisassembly/assemblyinstructions.
Y2-501GS2
Y2-500GM3
Y2-503GP
Y2-503GP
Y2-500GM3
Y2-503GH
Y2-500GM3
ZC-BH28TP
Y2-501GS2
Y2-501GG
Y2-503GH
Y2-503GP
BD-500GO
BD-500GO
ブラックグリス（黒）を塗布します。
Applyablackgrease.
Y2-631
トップシャフト
TopShaft
Y2-303I
アイドラーシャフト
IdlerShaft
Y2-503I
アイドラーギヤ
IdlerGear
BB-105-2
5x10ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
Y2-302Z
ギヤボックス R
GearBox
R
BB-105-2
5x10ベアリング
Bearing
Y2-302Z
ギヤボックス L/R各 1
GearBoxL/
R1Ea
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
ZC-BH315
M3x15ボタンヘッド×2
BHSScrew
BB-105-2
5x10ベアリング
Bearing
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
Y2-302Z
ギヤボックス L
GearBox
L
ZC-BH315
M3x15 ボタンヘッド
BHSScrew
2.0
