フロントウイング
Frontwing
Z2-001W3A
マウントワッシャー
MountWasher
ZC-N3LA
M3 ナイロンナット
NylonNut
2.0
ZC-F312A
M3x12サラキャップ
FHSScrew
M3x12 ビスを締めこむ時にナットを
プライヤーで固定してください。
Pleasefixthenutwithpliers
whentighteningM3xM12.

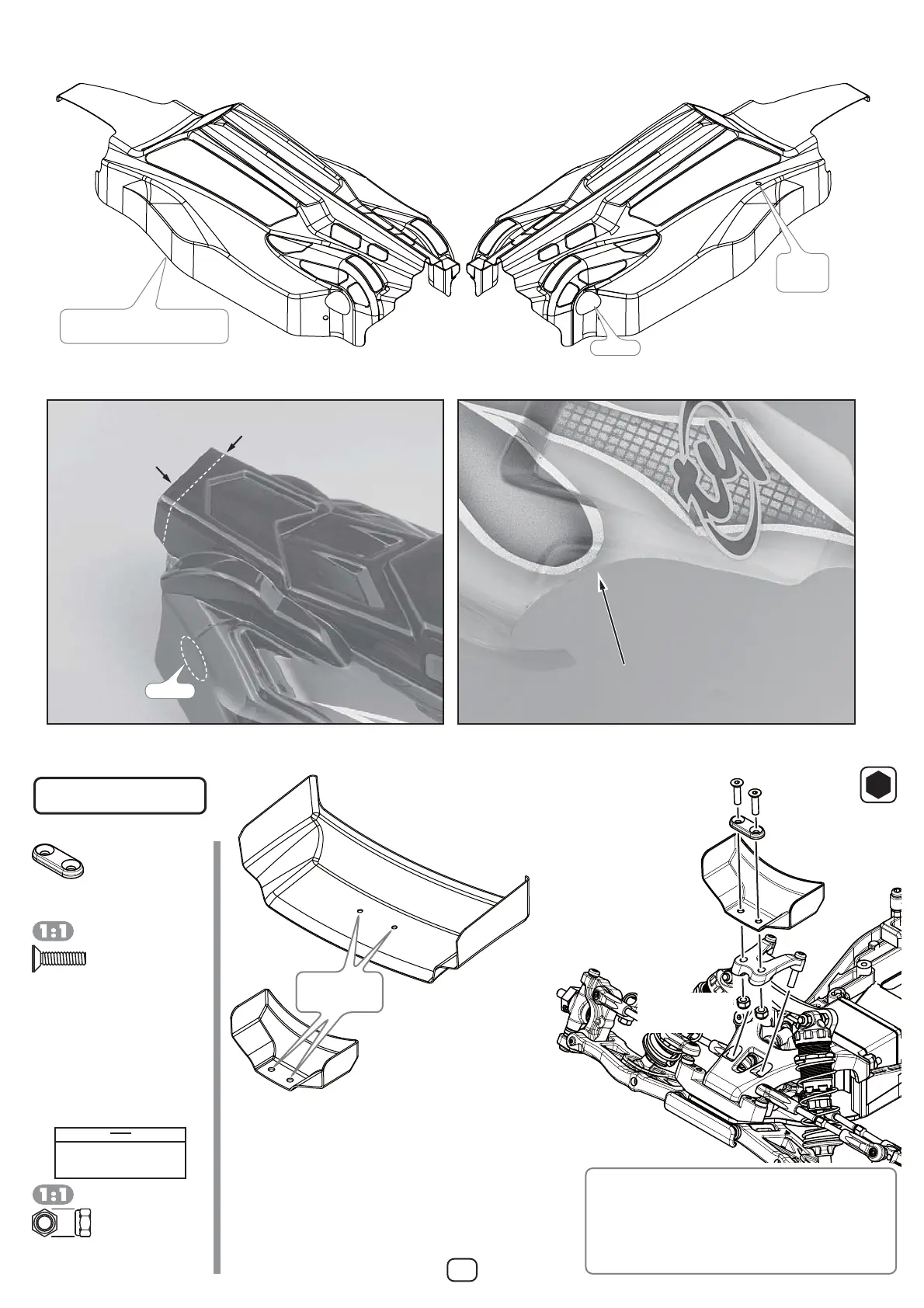

ボディ、ウイングのカット
BodyandWingCutting
26
※ボディをカットする際は、カットラインと異なるためクリアの状態でシャシーと合わせて確認しながらカットしてください。
PleasepayattentiontothecuttinglineinthefrontandrearofbodyastherearedifferentcuttinglinesbetweenLCgearboxandLDgearbox.
カットラインに沿ってカットします。
Cutalongthecuttingline.
φ8mm
アンテナ
Antenna
φ14mm
※ボディ形状はイラストと異なります。
YZ-2 ボディカット例として参照ください。
Thebundledcarbodyshellisdifferentfromtheillustration.
Pleaserefertheillustrationasanexampleofcarbody.
ウイング
Wing
フロントウイング
Frontwing
φ3mm
ウイングマウント
Wingmount
LC ギヤボックス使用時はカット
ラインでカットします。
LCgearboxcutline.
φ14mm
LD ギヤボックス使用時はカット
ラインより前方でカットします。
MorecuttinginfrontforLD
gearbox.
※ボディとシャーシはスパーギヤ部を基準としてを搭載してください。
Fitthebodyandchassiswiththespargearasareference.
LD ギヤボックス使用時はカットラインより
前方でカットします。
MorecuttinginfrontforLDgearbox.
ZC-N3LA
M3 ナイロンナット×2
NylonNut
#13 の内容
Bag#13Contents
Z2-001W3A
マウントワッシャー×1
WMountWasher
★ボディ加工のおすすめアイテム
 カットには YT-CS2A曲線バサミ●1200
 穴あけには YT-BRBAボディリーマー●1600
 Recommendeditemsforpreparingthebody
 YT-CS2ACurvedScissorsforcutting
 YT-BRBABodyReamerforopeningholes
このページで使用するパーツ
Partsusedonthispage
Z2-DTM2BA
YZ-2F2 ボディ×1
YZ-2F2Body
Z2-107FWA
YZ-2フロントウイング×1
YZ-2FrontWing
ZC-F312A
M3x12サラビス×2
FHScrew
※マウントワッシャーは袋 #1 に入っています。

Themountwasherareincludedinbag#1.
ZS-GWBN
ごくらくオフロードウイング・ナロー各 1
OFFROADWingNarrow1Ea
