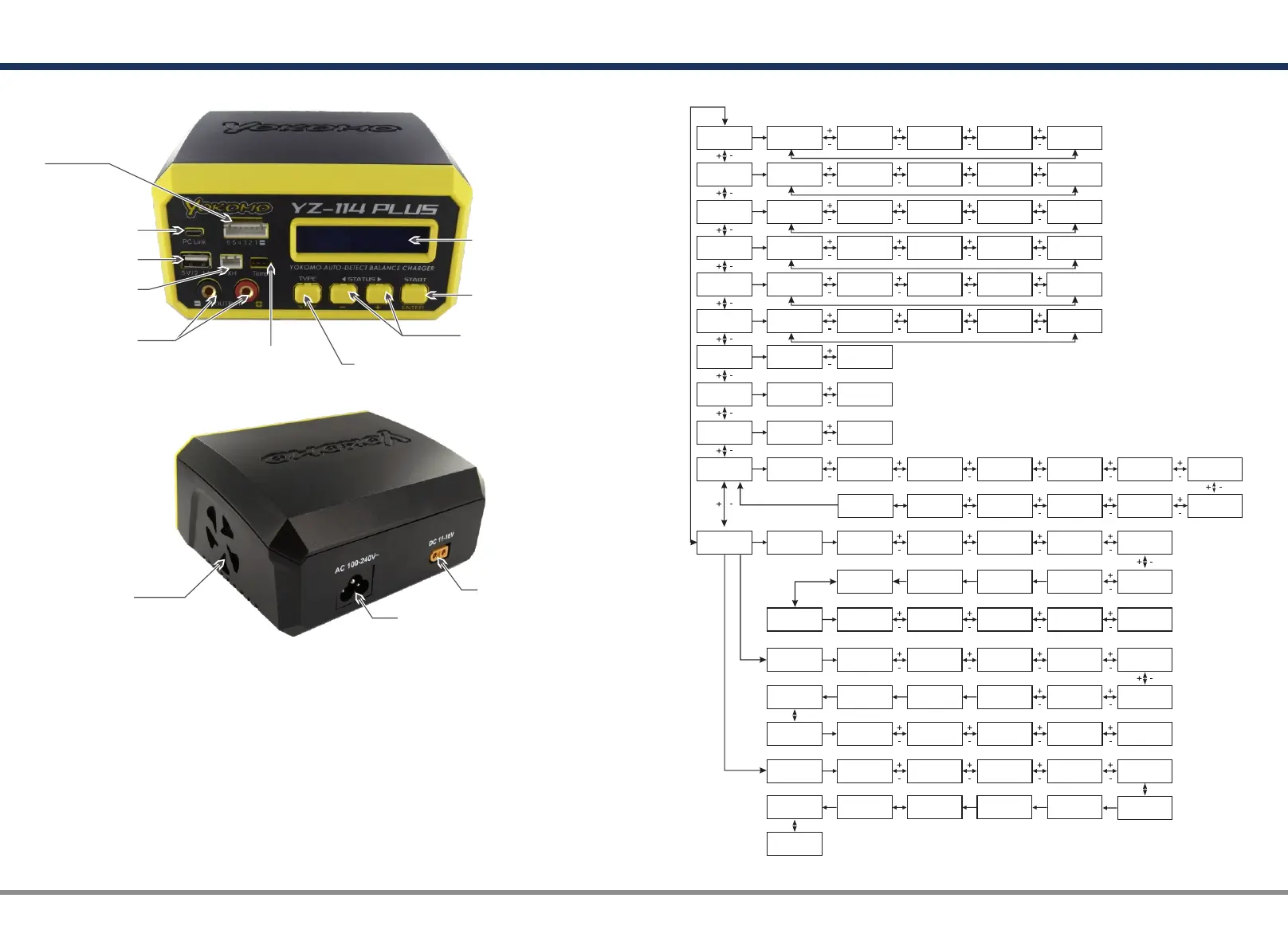

各部位の説明
プログラムのフロー図
YZ-114 PLUSYZ-114 PLUS
■充電時の注意
バッテリーは説明書に記載されている充電方法、推奨している充電電流と充電時間を守ってください。特にリ
チウムバッテリーの充電の際は、必ずバッテリーメーカーが指示する充電方法に従って下さい。急速充電に対
応していることが明示されていないバッテリーは急速充電しないで下さい。
■放電時の注意
放電時はバッテリーを過放電しないように放電終了電圧の設定に注意して下さい。リチウムバッテリーは最低
電圧より低い電圧まで放電してしまうと急激に使用可能な容量が減り、確実に壊れてしまいます。一般的にリ
チウムバッテリーは放電を必要としません。
ニッカド(NiCd)バッテリーやニッケル水素(NiMH)バッテリーはメモリー効果があると言われます。容量を使い
切る前に再度充電してしまうと、次回の充電では容量をフルに使えなくなってしまいます。
充電の開始 、もし くは再開
変更する設 定値の 選択、
設定値の決 定
設定値の変 更時に 値を変えた り、
表示画面の 変更も 行えます
メイン メニ ューの プログ ラム 選択、
及びに実行 中の処 理の取消・ 中止
充電端子
4mm バ ナナ プラグ
バランスコ ネクタ ー端子
(XH, 6S・ バラン スボー ド用)
PC接続用端 子
(Micr o USB )
温度センサ ー端子
5V 2.1A USB端子
LCD(液晶)画 面
AC電源
100～240 V対応
DC電源
11～18V対応
冷却ファン
バランスコ ネクタ ー端子
(XH, 2S用)
BATT/PROGRAM
Pb BATT
ENTER
START
Pb CHARGE
2.0A 2.0V (1P)
Pb DISCHARGE
0.1A 2.0V (1P)
BATT/PROGRAM
NiCd BATT
NiCd CHARGE
CURRENT 2.0A
ENTER
START
NiCd DISCHARGE
0.1A CUT: 1.0V
NiCd CYCLE
CHG>DCHG 1
BATT/PROGRAM
NiMH BATT
ENTER
START
NiMH CHARGE
CURRENT 2.0A
NiMH DISCHARGE
0.1A CUT: 1.0V
NiMH CYCLE
CHG>DCHG 1
BATT/PROGRAM
LiPo BATT
LiPo BALANCE CHG
2.0A 7.4V (2S)
LiPo CHARGE
2.0A 7.4V (2S)
LiPo FAST CHARGE
2.0A 7.4V (2S)
LiPo STORAGE
2.0A 7.4V (2S)
LiPo DISCHARGE
2.0A 7.4V (2S)
ENTER
START
BATT/PROGRAM
LiFe BATT
Lilo BALANCE CHG
2.0A 7.2V (2S)
Lilo CHARGE
2.0A 7.2V (2S)
Lilo FAST CHARGE
2.0A 7.2V (2S)
Lilo STORAGE
2.0A 7.2V (2S)
Lilo DISCHARGE
2.0A 7.2V (2S)
ENTER
START
BATT/PROGRAM
LiIo BATT
LiFe BALANCE CHG
2.0A 6.6V (2S)
LiFe CHARGE
2.0A 6.6V (2S)
LiFe FAST CHARGE
2.0A 6.6V (2S)
LiFe STORAGE
2.0A 6.6V (2S)
LiFe DISCHARGE
2.0A 6.6V (2S)
ENTER
START
BATT/PROGRAM
BATT METER
4.20 4.19 4.19 V
0.00 0.00 0.00 V
MAIN 0.00V
H0.000V L0.000V
NiCd RE-PEAK
1
NiMH RE-PEAK
1
NiMH Auto CHARGE
CURRENT 2.0A
NiCd Auto CHARGE
CURRENT 2.0A
LiHV BALANCE CHG
2.0A 7.6V (2S)
LiHV CHARGE
2.0A 7.6V (2S)
LiHV FAST CHARGE
2.0A 7.6V (2S)
LiHV STORAGE
2.0A 7.6V (2S)
LiHV DISCHARGE
2.0A 7.6V (2S)
BATT/PROGRAM
LiHV BATT
ENTER
START
BATT/PROGRAM
BATT MEMORY
ENTER
START
[ BATT MEMORY 1 ]
ENTER SET->
ENTER
START
BATT TYPE
LiPo
BATT VOLTS
7.4V ( 2S )
CHARGE CURRENT
4.9A
DSCH CURRENT
2.2A
DSCH VOLTAGE
3.0V/CELL
TVC=YOUR RISK
4.20V
ENTER
START
ENTER
START
BATT/PROGRAM
SYSTEM SETTING->
ENTER
START
Stop
Batt Type
SAVE PROGRAM
ENTER
SAVE PROGRAM
SAVE….
[ BATT MEMORY 1 ]
LiPo 7.4V (2S )
[ BATT MEMORY 1 ]
C:4.9A D:2.2A
ENTER CHARGER
LOAD……
LiPo BALANCE CHG
4.9A 7.4V(2S)
LiPo CHARGE
4.9A 7.4V(2S)
LiPo FAST CHARGE
4.9A 7.4V(2S)
LiPo STORAGE
4.9A 7.4V(2S)
LiPo DISCHARGE
2.2A 7.4V(2S)
BATT TYPE
MiMH
BATT VOLTS
2.4V (2S)
ENTER
START
CHARGE CURRENT
3.3A
TRICKLE
100mA
PEAK DELAY
1Min
DSCH CURRENT
2.2A
DSCH VOLTAGE
1.1V/CELL
SAVE PROGRAM
ENTER
ENTER
START
BATT TYPE
Pb
BATT VOLTS
4.0V (2P)
CHARGE CURRENT
3.3A
DSCH CURRENT
1.5A
DSCH VOLTAGE
1.7V/CELL
SAVE PROGRAM
ENTER
DECINC
BATT/PROGRAM
BATT RESISTANCE
ENTER
START
005 003 003 mΩ
005 mΩ
TATAL: 16mΩ
H: 5mΩ L: 3mΩ
ENTER
START
STARG/ENTER>3Seconds
SAVE PROGRAM
SAVE….
ENTER
START
[ BATT MEMORY 2 ]
NiMH 2.4V (2S )
[ BATT MEMORY 2 ]
C:1.0A D:1.0A
STARG/ENTER>3s
ENTER CHARGER
LOAD……
NiMH CHARGE
CURRENT 1.0A
NiMH Auto CHARGE
CURRENT 1.2A
NiMH DISCHARGE
1.0A CUT: 2.0V
NiMH RE-PEAK
2
NiMH CYCLE
DCHG>CHG 1
[ BATT MEMORY 2 ]
ENTER SET->
[ BATT MEMORY 3 ]
ENTER SET->
SAVE PROGRAM
SAVE….
ENTER
START
[ BATT MEMORY 3 ]
Pb 4.0V (2S )
[ BATT MEMORY 3 ]
C:3.3A D:1.5A
ENTER CHARGER
LOAD……
Pb CHARGE
3.3A 4.0V(2P)
Pb DISCHARGE
1.5A 4.0V(2P)
Rest Time
CHG>DCHG 10Min
Safety Timer
ON 120Min
Capacity Cut-Off
ON 5000mAH
Temp Cut-Off
ON 50°C 122°F
NiMH Sensitivity
D.Peak Default
NiCd Sensitivity
D.Peak Default
Key Beep ON
Buzzer ON
Version
HW:1.00 FW: 1.12
Load Factory Set
Enter
Input Power Low
CUT-OFF 11.0V
Bal. Connection
OFF
Temperature Unit
Celsius
ENTER
START
START
ENTER > 3s
Serial Number:
81465535
To Next Page
