操作方法 充電器の準備
1. 電源の接続
A) AC電源を使用する場合
家庭用コンセントを使用する場合は100 V (AC電源)用コードを充電器に接続して下さい。
B) DC電源を使用する場合
安定化電源等のDC電源を使う場合、DC入力に接続して下さい。電圧が11～18 V、出力が120W以上
のDC電源が利用できます。
注： AC電源(100 V)と12 V DC電源(12 V)を同時使用しないで下さい。
2. バッテリーを接続
重要：バッテリーを接続する前に必ず充電器の設定が正しいことを確認して下さい。設定が誤っ
ているとバッテリーが壊れたり、発煙・発火の事故が起こる恐れがあります。
使用される充電ケーブルは十分な太さがあり、金メッキが施された高品質のコネクターが使われ
ているものを使ってください。
バッテリーを充電器の充電ポートに接続して下さい。赤が＋で、黒が－です。充電のバナナプラ
グのショートを避けるため、充電ケーブルは必ず充電器側を接続してからバッテリー側へ接続し
て下さい。ケーブルを外す時は逆の順番で行っ
て下さい。
3. バランス充電ポート
リチウムバッテリー（LiPo、LiIon、LiFe、
LiHV）を「充電」、「急速充電」、「バラン
ス」、「保管」のいずれのモードで充電する際
はバランス充電ケーブルが必須です。電池をバ
ランスケーブルで充電器に繋げてない場合、上
記の充電モードは行えません。
YZ-114 PLUSYZ-114 PLUS
● STOP, MENU/BACKボタン
実行中の操作を中止する場合、メニュー画面を戻る場合に押します。
● － ボタン
メニューの選択操作、及びに設定値を下げる時に押します。
● ＋ ボタン
メニューの選択操作、及びに設定値を上げる時に押します。
● START, ENTER ボタン
充放電の開始、もしくは設定値を変更したい場合、設定値を決定する場合に押します。
プログラムの設定値を変更したいときは、設定項目に「ENTER」ボタンを押して下さい。設定値
が変更可能であることを示す点滅状態が始まるので、「＋」もしくは「－」ボタンで設定値を変
えて下さい。設定値を決定するには再度「ENTER」ボタンを押して下さい。同一プログラム内に
複数の設定項目がある場合、一個目の設定を決定した後に次の値が点滅し、変更が可能になりま
す。
充電・放電を開始するときは「START」ボタンを長押しして下さい。充電・放電を中止したい場
合は「STOP」ボタンを押して下さい。
充電器の電源が入ると「LiPoバランス充電モード（LiPo BALANCE CHG）」に自動的に設定されま
す。その他のLiPoバッテリー充放電モード(CHARGE、FAST CHARGE、STORAGE、DISCHARGE)を選択
するには、「＋」と「－」ボタンで切り替えます。使いたいモードにて「ENTER」ボタンを押し、
LiPoの充電モードを選択して下さい。
LiPoバッテリー以外を充電する場合は、「MENU/BACK」ボタンを押し「BATT/PROGRAM」画面に戻
り、行いたい処理を「＋」と「－」ボタンで選び、「ENTER」ボタンで決定して下さい。

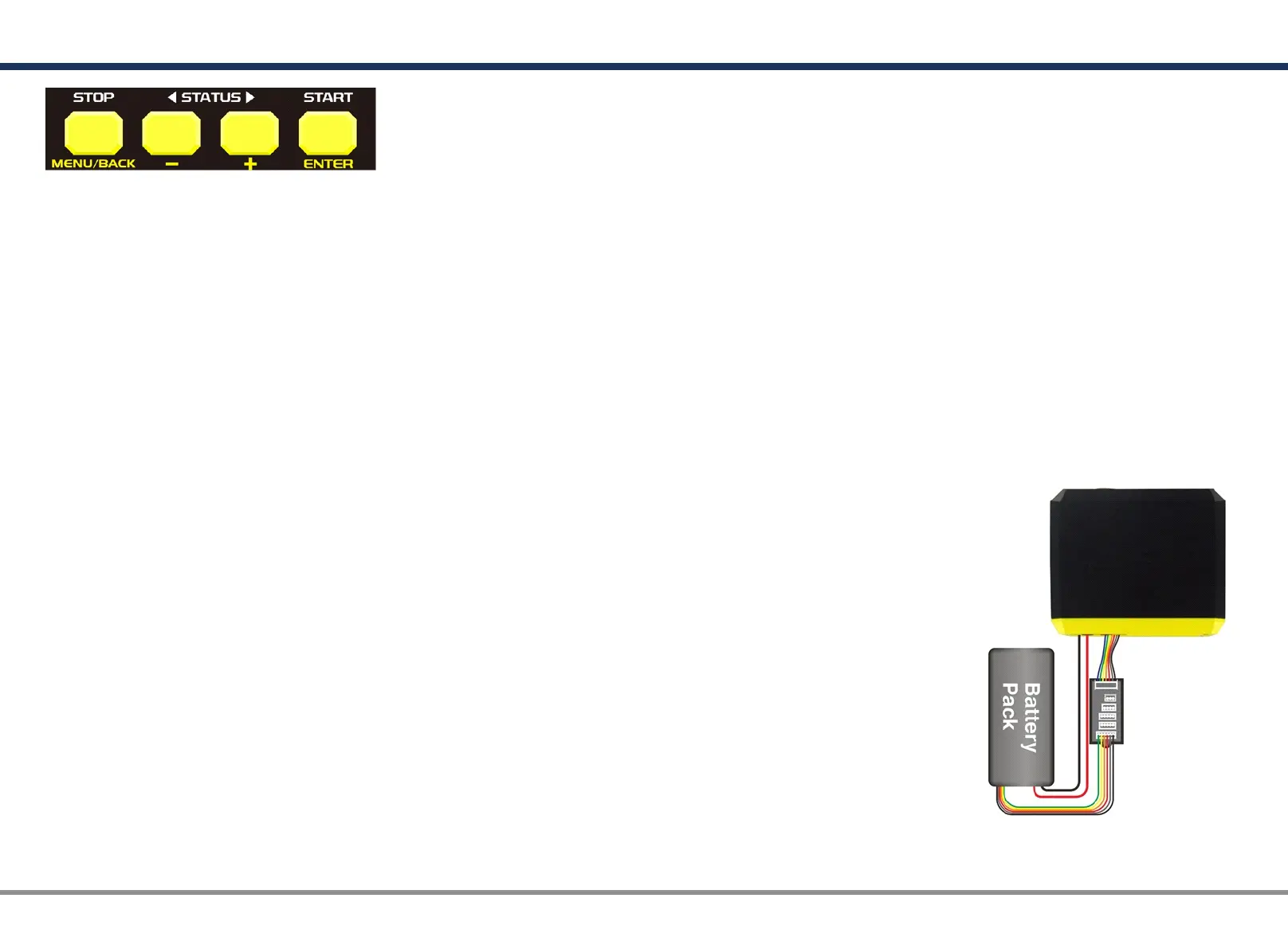

警告：
上記の 図の通 りにバ ランス 充電ケ ーブル を配線
しない と充電 器が損 傷しま す。
