Zeck Audio VECTOR S3A - Aktivsektion

Aktivsystemen von Zeck / siehe Abb.2). Das Direct Out Signal
hat einen Ausgangspegel von 0± 0,5dB relativ zum
Eingangssignal mit einer Ausgangsimpedanz von 200Ω .
System Connector:
Die „System Connector (2)“- Buchse ermöglicht es, die
Boxen der VECTOR-Serie zu einer 3-Wege-Aktivanlage
zusammenzufassen, ohne daß zusätzliche Frequenzweichen
benötigt werden.
Dafür benötigt man ein Stereo-Klinkenkabel, mit dem man
die „SYSTEM CONNECTOR“- Buchse und die „INSERT“-
Buchse wie z.B. der VECTOR T3A oder T2AM verbinden kann
(siehe Abb.). Dabei wird das Fullrange-Signal, welches das
gesamte Frequenzspektrum des Audio-Signals enthält, von
der VECTOR T3A oder T2AM an die VECTOR S3A gesendet.
Während das Signal nun die internen Frequenzweichen der
S3A passiert, wird es in einen Tief- und einen Mitten-
/Hochtonbereich aufgespalten.
Der Tieftonbereich wird direkt von der S3A übertragen und
der Mitten/Hochtonbereich wird wieder über das Stereo-
Klinkenkabel zurückgesendet. Die VECTOR T3A oder T2AM
teilen dieses Signal nochmals bei 1,8kHz in einen Mitten-
und einen Hochtonbereich auf.
5. Aktivsektion
Endstufen / Frequenzweiche:
Die 300W Class-D-Endstufe für den 12“ Tieftöner wird
unterhalb einer Trennfrequenz von 120Hz angekoppelt.
Durch diese intern festgelegte und optimale Einstellung der
Trennfrequenz sind weitere Einstellungsarbeiten nicht mehr
notwendig.
Limiter:
Der elektronische Limiter funktioniert automatisch. Sobald
dieser im Einsatz ist, leuchtet die „LIMITER ACTIVE-LED (5)“
auf. In diesem Fall sollte das Eingangssignal soweit zurück-
genommen werden, daß die LED gerade nicht mehr leuchtet.
Der Limiter sollte nicht mit einem Gain verwechselt werden.
Es wird in der Elektronik der S3A das Eingangssignal
detektiert und als Referenz verwendet.
In der S3A wird das thermische Verhalten des Lautsprechers
simuliert und als Referenz für den elektronischen Limiter
verwendet. Der Limiter „weiß“ also immer, welche Schwing-
spulentemperatur real vorhanden ist und kann dementsprechend
die Leistung zum Tieftöner begrenzen. Durch diese Schutzmaß-
nahme wird der Tieftöner vor Überlastung oder Zerstörung
geschützt.
Steller:
Durch den „VOLUME-Steller (4)“ kann die Lautstärke
eingestellt werden. Der „BASS ENHANCE-Steller (6)“
ermöglicht das Absenken bzw. Anheben des Bassignals um
± 6dB bei 85Hz.
5
VECTOR S3A
Bedienungsanleitung VECTOR S3A © Zeck Audio

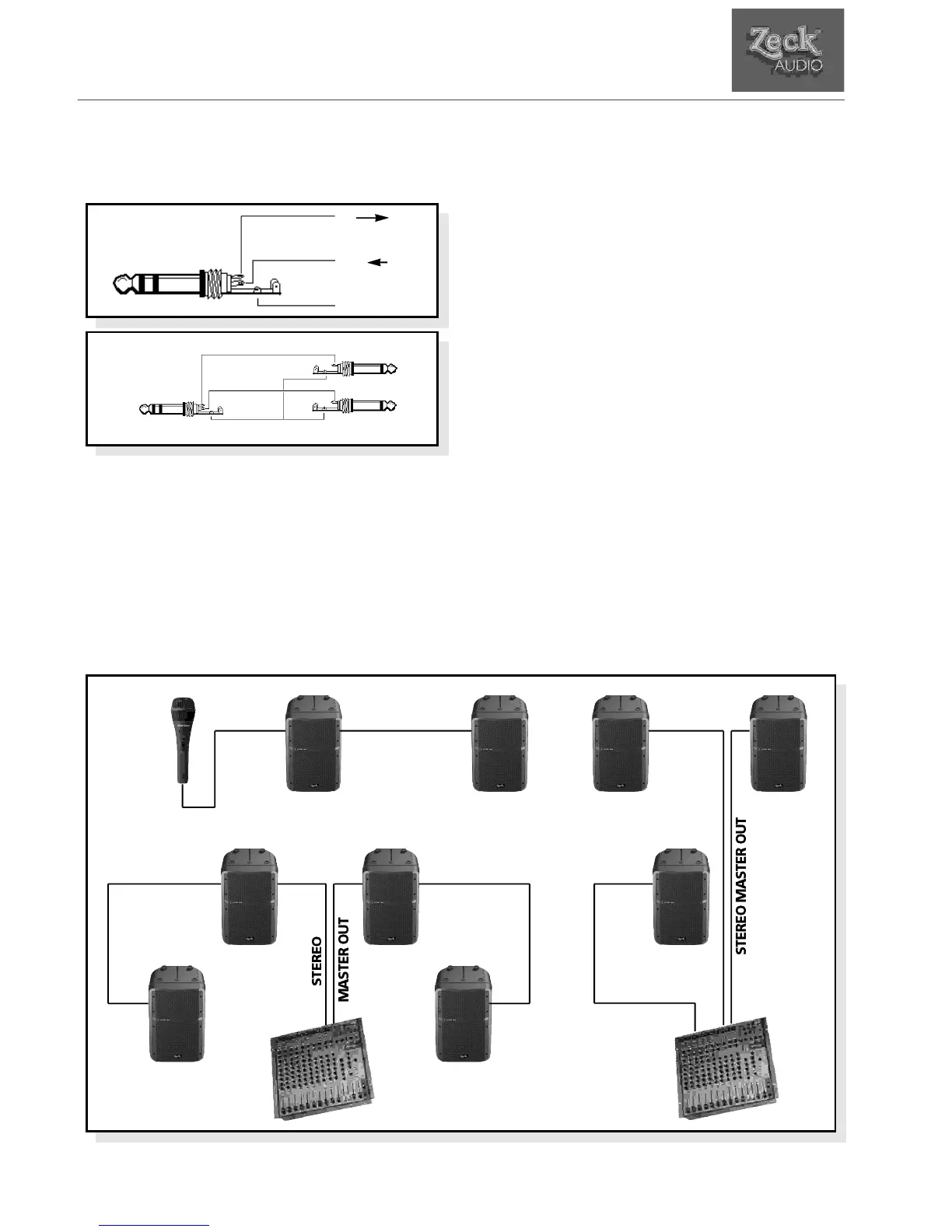

Abb. 1
