Bedienungsanleitung VECTOR S3A © Zeck Audio
Netzanschluß:
Über den „MAINS INPUT (9)“ wird das Gerät an das Netz
(230V / 50Hz bzw. 60Hz) angeschlossen. Der„POWER ON-
Schalter (8)“ schaltet das Gerät ein. Sobald die „POWER
ON-LED (7)“ leuchtet, ist die S3A funktionsbereit.
Ebenfalls wurde ein unter neuesten Gesichtspunkten
entwickelter EMV-Filter eingebaut, der hochfrequente
Störungen vom Netz fernhält.
6. Modulschacht
Der Modulschacht ermöglicht das Einbauen von zusätzlichen
Modulen wie: Line-Delay und Monitor-Modul sowie das
Drahtlos-System Zeck d.a.i.sy.
7. Technische Daten
Modell Vector S3A
Ausgangsleistung . . . . . . . . . . . . . . . . . . . . .cont. 300WRMS
Schalldruck max. cont. . . . . . . . . . . . . . . . . . . . . . . . . .123dB
Frequenzumfang . . . . . . . . . . . . . . . . . . . . . . 40Hz - 120Hz
Trennfrequenz . . . . . . . . . . . . . . . . . . . . . . . . .120Hz (active)
Wirkungsgrad . . . . . . . . . . . . . . . . . . . . . . .90% über 150W
Kühlung . . . . . . . .Konventionelle Kühlung mit minimalem
Kühlblech, da Class-D-Verstärker
Abmessungen (B x H x T) . . . . . . . . . . . . . . .39 x 62 x 31,2cm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19kg
Eingang
Eingangsimpedanz . . . . . . . . . . . . . . . . . .20kΩ symmetrisch
. . . . . . . . . . . . . . .10kΩ unsymmetrisch
Eingangsempfindlichkeit . . . . . . . . . . . .0,25VRMS linepegel
(max. output power@1kHz) . . . . . . . . . .10mVRMS micpegel
Max. level . . . . . . . . . . . . . . . . . . . . . . . . . .7,2VRMS linepegel
. . . . . . . . . . . . . . . . . . . . . . . . .430mVRMS miclevel
Steckverbinder . . . . . . . . . . . . . . . . . . . . . . .female XLR-3pin
Symmetrischer Ausgang
Gain . . . . . . . . . . . . . . .0 ± 0,5dB relativ zum Eingangspegel
Ausgangsimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . .200Ω
Steckverbinder . . . . . . . . . . . . . . . . . . . . . . . . .male XLR-3pin
System Connector
Ausgangsgain nominal . . . . . . . . . . . .0 ± 0,5dB relativ zum
Eingangssignal SystemConnector
Ausgangsimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . .200Ω
Eingangsimpedanz . . . . . . . . . . . . . . . . . . . . . . . . .min. 10kΩ
Ausgangspegel . . . . . . . . . . . . .Variabel bei aktivem Limiter
Bass-Enhancer
Bassenhance . . . . . . . . . . . . . . . . . . . . . . . . . . .±6 dB @ 85Hz
Frequenzweiche . . . . . . . . . . . . . . . . . . . . .24dB pro Oktave
Schutzmechanismen
- Simulation des thermischen Verhaltens der Schwingspule
- Thermisch gesteuerter Limiter
- Hochfrequenzfilter
- EMV - Filter
- Notch filter zur Begrenzung der Membranauslenkung
- Subsonicfilter
Netzanschluß . . . . .230V ± 10% ; 50-60Hz IEC-3 Anschluß

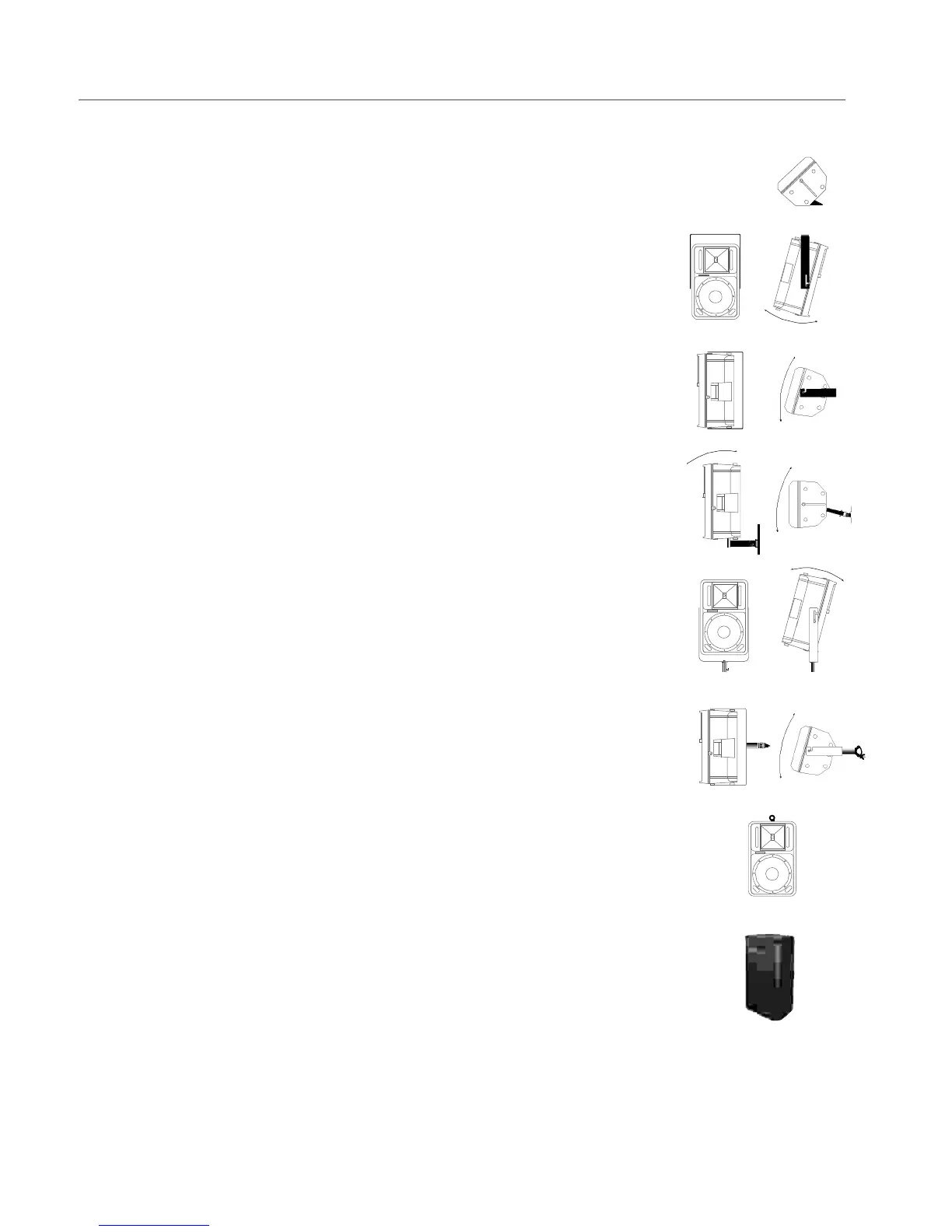

9. Halterungen & Zubehör
VECA1: Kippschutz für Monitoranwendung
Dieser steckbare Kunststoff-Fuß gibt der Box bei
Monitoranwendung einen stabilen Halt.
VEC12M1: Montagebügel für
vertikale Positionierung
Diese robuste Halterung wird
direkt an die Decke montiert.
VEC12M2:
Montagebügel für Längsachse
Diese robuste Halterung kann
direkt an die Wand oder die Decke
montiert werden.
Mit Hilfe des Montageadapters
VEC12M3 kann dieser Montage-
bügel z.B. an Traversen befestigt
werden. Dadurch wird ein Schwen-
ken um die Längsachse
ermöglicht.
Mit Hilfe des Montageadapters
VEC12M4 kann dieser Montagebü-
gel auf einem Boxenhochständer be-
festigt werden. Dadurch wird ein
Schwenken um die Querachse er-
möglicht.
VEC12M5: Wandhalterung
Diese Halterung wird mit Schrau-
ben an der Wand befestigt und er-
möglicht das Schwenken in zwei
Richtungen.
M10: Ringöse
Diese stabile Metall-Öse dient als
zusätzliche Sicherung bei geflogenen
VECTOR-Systemen.
VEC12COVER: Schutzhülle
