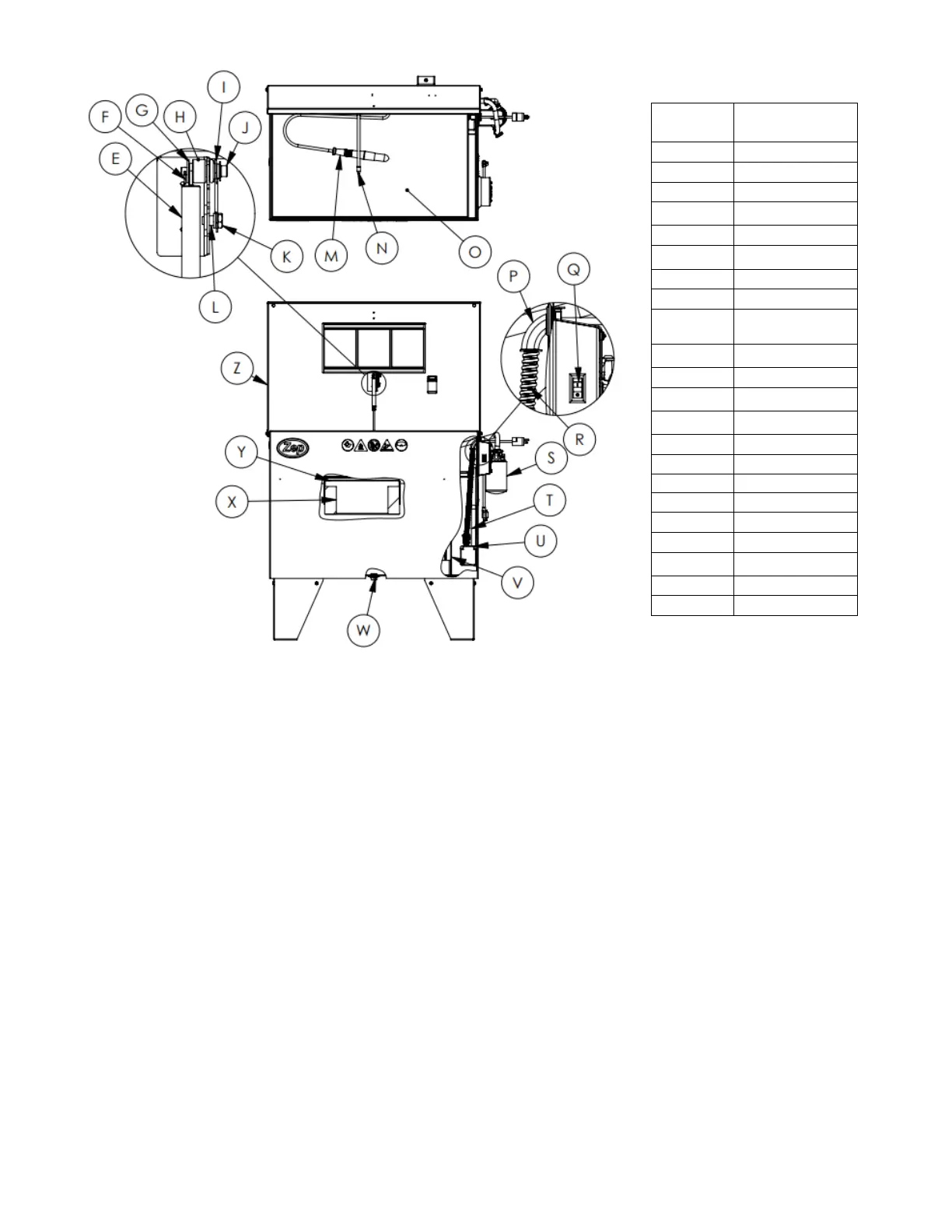

FIGURA 2
Nunca deje la Dyna-Brute/Dyna-Brute XL desatendida con piezas en el depósito, ya que podrían impedir
que la tapa cierre completamente en caso de incendio. Asegúrese de que la manguera del cepillo esté
guardada correctamente dentro de la unidad. Siempre asegúrese de que la tapa permanezca en su
posición correcta, ligeramente inclinada hacia adelante cuando está abierta. NO manipule ni desmonte
el eslabón fusible de seguridad. Si el eslabón de seguridad se rompe o se pierde, reemplace
inmediatamente. Mantenga la tapa cerrada cuando la unidad no esté en uso.
COMPONENTE
REFERENCIA
DESCRIPCIÓN
E
RESORTE A GAS
F
CHAVETA
G
ARANDELA PLANA
H
PERNO DE RESORTE A
GAS, M6
I
ESLABÓN FUSIBLE
J
TUERCA, CAPUCHÓN A
PRESIÓN 5/16"
K
PERNO, 1/4-20 NC x 1/2
L
MANGUITO
M
CEPILLO DE FLUJO
INTERNO CON
MANGUERA DE 48"
N
MANGUERA METÁLICA
FLEXIBLE
O
ESTANTE DE DRENADO
P
CODO DE CONDUCTO
Q
INTERRUPTOR DE
VOLQUETE
R
CONDUCTO FLEXIBLE
S
FILTRO EXTERNO
T
TUBO 1/2" DIÁ. INT.
U
BOMBA
V
GUARDA DE LA BOMBA
W
TAPÓN DE TUBERÍA
X
BLOQUE DE ESPUMA
FILTRANTE
Y
COLADOR
Z
TAPA
