Zephyr AK9440BS User Manual

16
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Préparation et installation
Verrouillage des onglets
Vis du panneau inférieur
2
1

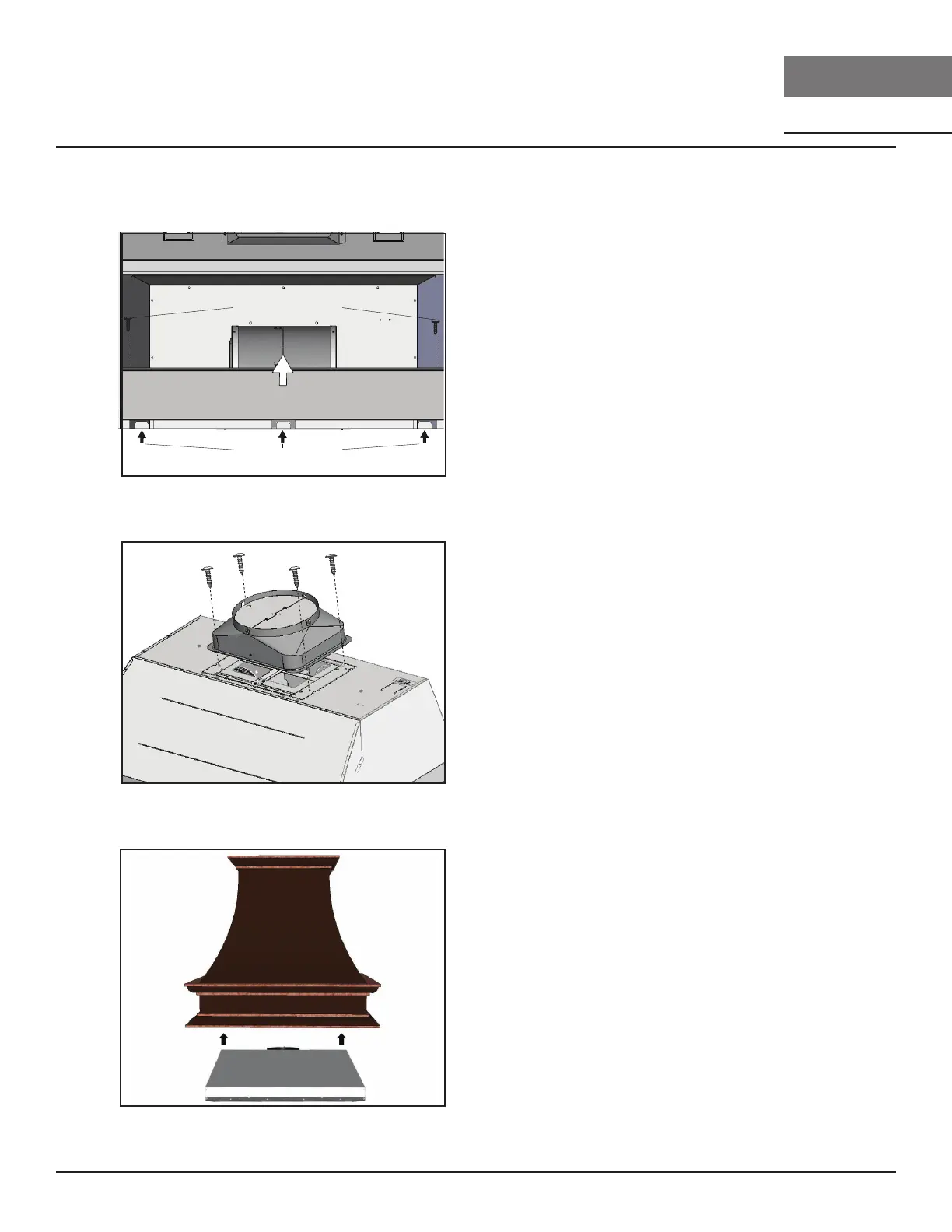

4. Retirez le panneau inférieur en:
1) Retirez les (2) vis des côtés
gauche et droit du panneau
inférieur. 2) Tirer le panneau
inférieur vers l’avant de la
doublure pour le dégager des
languettes de verrouillage.
6. La préparation des conduits
verticaux est terminée. Reportez-
vous à la page 14, étape 4 pour
terminer l’installation.
5. Fixez le collier de conduit rond
de 8 po ou 10 po au sommet de
l’insert à l’aide de (4) vis M4 x 6
mm.

Zephyr AK9440BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Number of Fan Speeds	6
CFM	5 cubic feet per minute
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	40 3/8 inches
Net Weight	55 pounds
