Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM

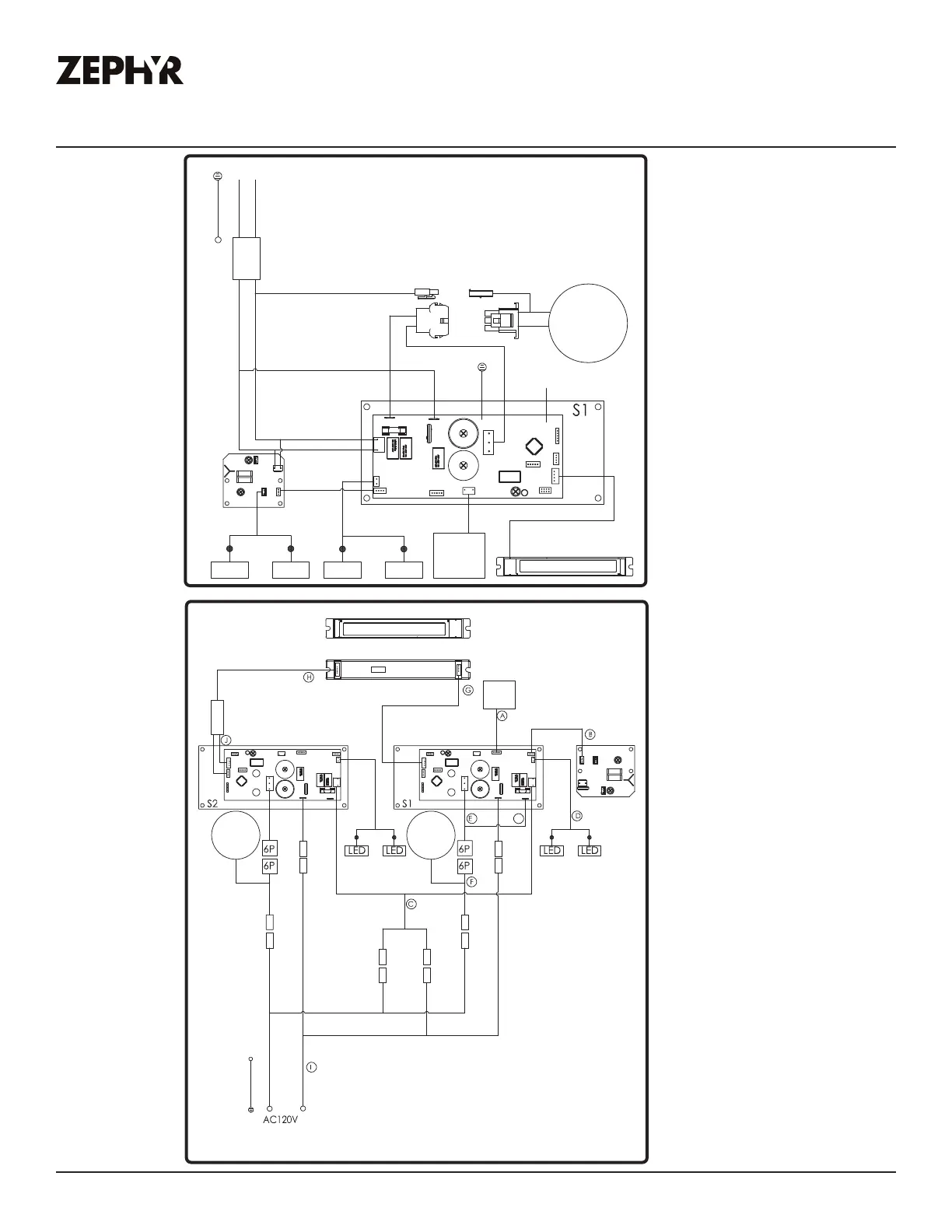

Schéma de câblage
Noir
Blanc
Rouge
Noir
Vert
Blanc
Noir
Corps
Blanc
Noir
LED
LED
WIFI
Vert
Corps
Moteur
ANT
AK9446BS Schéma
LEDLED
WIFI
BLANC
BLANC/NOIR
NOIR
NOIR
NOIR
NOIR
NOIRNOIR
NOIR
BLANC/NOIR
BLANC
BLANC
BLANC
BLANC
BLANC
VERT
CORPS
MOTEUR-1
MOTEUR-2
BLANC
K
Soueur
simple
Double
ventilateur
A. Fil de connexion Wi-Fi
B. Fil de carte PCB de LED
C.Câble d’alimentation pour PCB d’extension
D.Câble d’alimentation pour PCB d’extension
E. Fil de connexion du ventilateur
F. Fil de connexion du ventilateur
G. Fil de connexion de contrôle
H. Circuit imprimé à double ventilateur pour
passer le fil
I. Cordon d’alimentation
J. Fil de connexion du double ventilateur
K. Fil de connexion du ventilateur
