ATTENTION : Compte tenu du poid
s
et des dimensions de la hotte, au moin
s
deux installateurs sont nécessaires
.
AVERTISSEMENT : Le câblage électrique doit être réalisé par une
personne qualifiée en conformité avec tous les codes et toutes les normes
en vigueur. Cette hotte doit être mise à la terre convenablement. Coupez
l’alimentation électrique du panneau électrique avant de procéder au câblage.
!

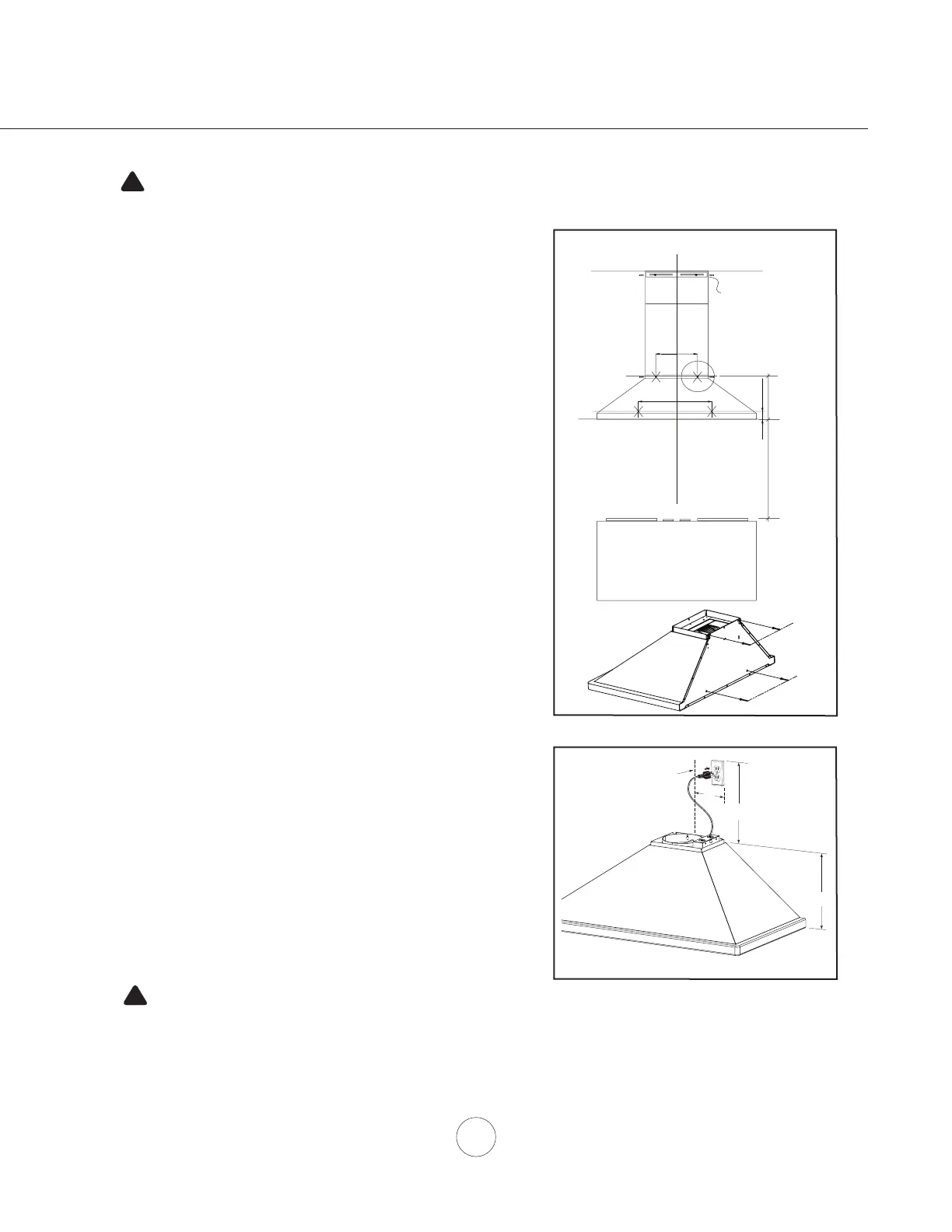

Installation – Montage de la hotte
1. Prenez la mesure entre la surface de la cuisinière et la base de la hotte;
marquez la ligne A (min. 26” à partir du dessus de la cuisinière).
2. Marquez la ligne centrale avec exactitude.
3. Marquez la ligne de hauteur de montage B (à 1-5/16” de la ligne A).
4. Marquez la ligne de hauteur de montage C (à 13-1/8” de la ligne A).
5. Marquez la largeur de montage B à partir de la L/C (12-3/4”).
6. Marquez la largeur de montage C à partir de la L/C (9-7/16”).
7. Fixez (2) vis M4 x 38 aux poutres de la ligne C. Ne tournez pas les vis
jusqu’au fond. Note : Vous pourriez avoir à ajouter des renforcements
de bois derrière la cloison sèche si aucune poutre n’est présente. Des
dispositifs d’ancrage au mur peuvent également être utilisés, mais
vériez d’abord les réglementations locales avant d’utiliser de tels
dispositifs. Le fait de ne pas utiliser des ancrages muraux et des vis
convenables pour soutenir le poids de la hotte pourrait entraîner des
blessures ou endommager la surface de cuisson ou le comptoir.
8. Installez le collier du conduit circulaire de 8” avec registre antirefoulement
sur la partie supérieure du bâti de la hotte à l’aide de quatre (4) vis à tête
plate M4 x 8.
9. Suspendez la hotte aux vis et serrez-les à la main (FIG. A #1). Utilisez la
dernière vis M4 x 38 pour xer plus solidement la hotte au mur à partir de
l’intérieur de la hotte.
10. Centrez et xez à l’aide de (2) vis M4 x 38 le support de montage du
recouvrement de conduit au mur juste en dessous du plafond ou de la
retombée de plafond.
11. Procédez à l’installation des composantes électriques.
12.*Installez le conduit et appliquez le ruban à conduit.
13.Allumez la hotte et assurez-vous qu’il n’y a pas de fuites autour du ruban à
conduit.
14.Fixez les plaques de recouvrement coulissantes du conduit à la hotte et
faites glisser la plaque de recouvrement intérieure (partie supérieure) vers
le haut. Fixez-la au support de xation du recouvrement de conduit à l’aide
de deux (2) vis M4 x 8.
* Si vous utilisez le mode de reprise d’air, vous devez xer la plaque
du déecteur d’air au mur avant d’installer le conduit et les pièces de
recouvrement du conduit. Vous aurez également à installer des ltres à
charbon et des supports. Consultez la page 10 pour obtenir plus de détails.
