13
Installation – Montage de la hotte
5. Enlevez le ruban qui retient le support de montage du dispositif électronique à la hotte et placez-le comme sur la FIG. E.
Installez l’électricité et le conduit. Les normes locales peuvent exiger l’’utilisation d’un raccord de câble, non fourni (FIG.
E). Scellez les conduits d’aération avec du ruban à conduit en aluminium.
6. Mettez la hotte sous tension pour vous assurer du bon fonctionnement de toutes les fonctions et vériez s’il y a des fuites
d’air autour du ruban à conduit.
7. Assemblez les pièces de recouvrement de conduit (avec les trous des grilles d’aération) et xez-les ensemble au cadre
du support supérieur à l’aide des bandes magnétiques. Note : Si vous utilisez la hotte en mode de reprise d’air, vous
devez xer la pièce avec les trous pour déecteurs au cadre de xation supérieur avant d’assembler les pièces de
recouvrement de conduit. Consultez la page 11 pour plus de détails.
8. Fixez les pièces de recouvrements supérieures au cadre de xation supérieure à l’aide de quatre vis 3/16 x 1/4” (FIG. D1).
9. Assemblez les pièces de recouvrement inférieures par-dessus les pièces de recouvrement supérieures et xez-les
ensemble à l’aide des bandes magnétiques.
AVERTISSEMENT : Le câblage électrique doit être effectué par une ou
!
des personnes qualifiées selon les stipulations de tous les normes et
standards en vigueur. Éteignez l’alimentation électrique à l’entrée de
service avant de procéder au câblage.
1

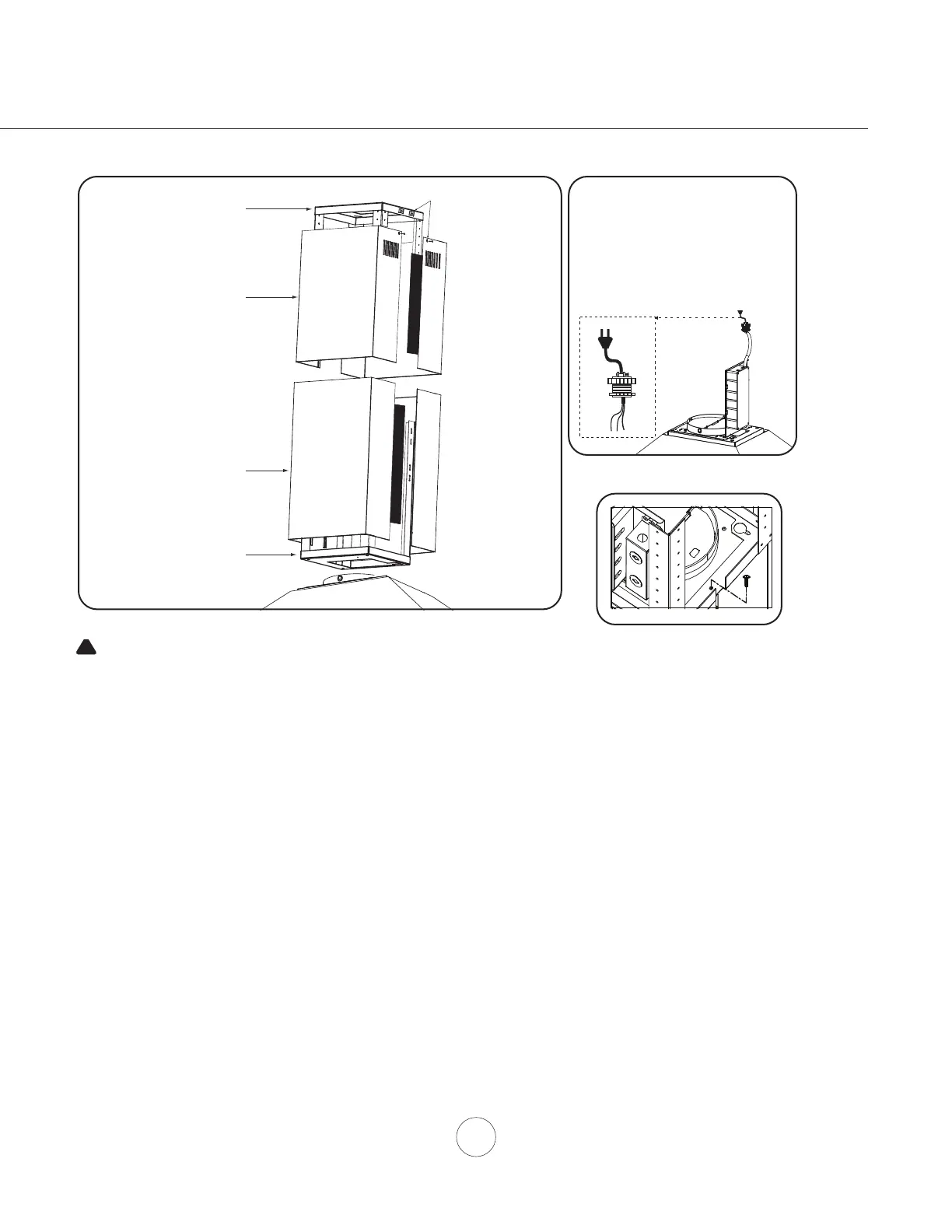

Cadre de fixation
supérieur
Pièces de recouvrement
supérieures
Pièces de recouvrement
inférieures
Cadre de fixation
inférieur
FIG. D
Raccord de câble
Un raccord de câble (non inclus)
pourrait également être exigé par les
normes et réglementations locales.
Informez-vous des exigences et des
normes locales. Achetez et installez le
connecteur approprié si nécessaire.
FIG. E
FIG. F
