Zepro 31799 - Hydraulisk Auto-Tilt; Hydraulic Auto-Tilt

74285TL
14
Vinkelgivare / Angle sensor 31799
Hydraulisk auto-tilt / Hydraulic auto-tilt.
Fäste 33376 för montering på
bred arm.
Bracket 33376 for attachment
on wide lift arm.
Fäste 56501, för montering
på smal arm: 16-20 mm.
Bracket 56501 for attachment
on thin lift arm: 16-20 mm

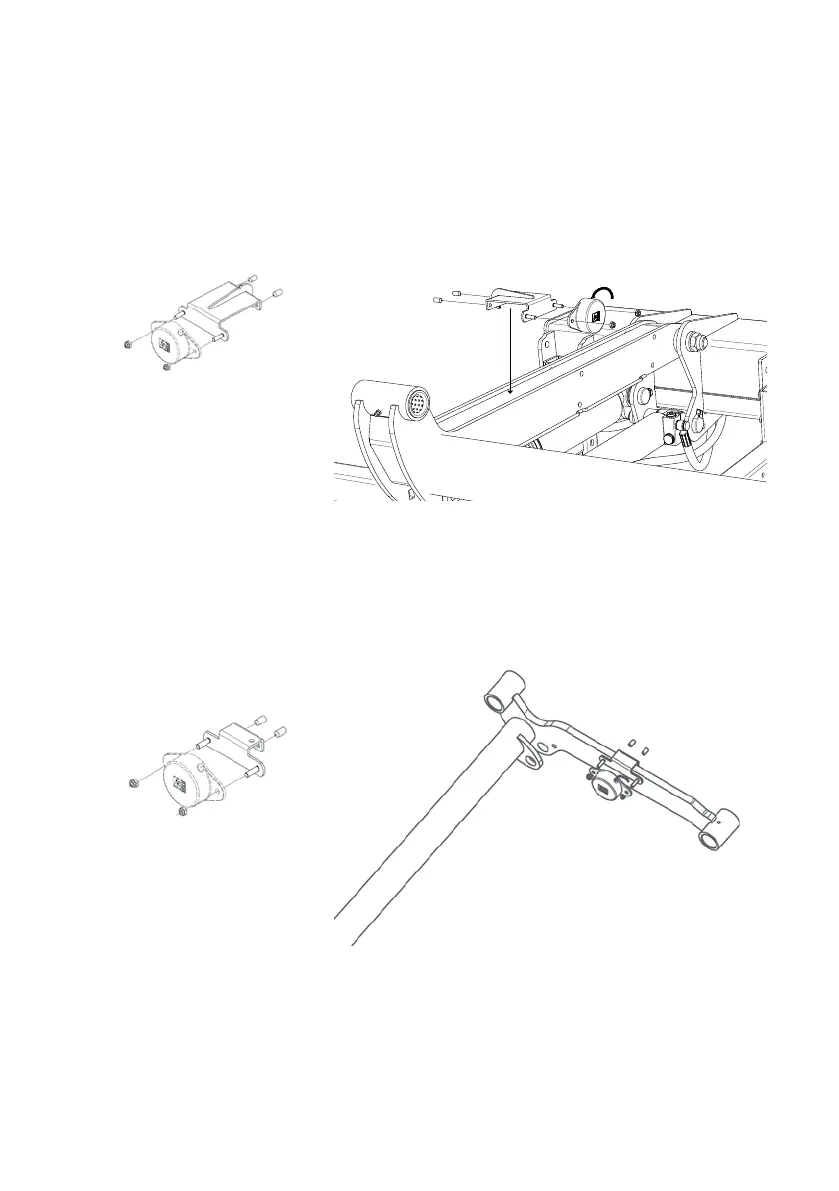

Montera fäste 33376 på lyftarmen enligt bild nedan,
vinkelgivaren ska vara vänd så den har kabeln uppåt.
Attach the bracket 33376 on the lift arm as shown below,
angle sensor should be facing so it has the cable upwards.
Montera fäste 56501 på lyftarmen enligt bild nedan,
vinkelgivaren ska vara vänd så den har kabeln uppåt.
Attach the bracket 56501 on the lift arm as shown below,
angle sensor should be facing so it has the cable upwards.
För inkoppling se sidorna med el och hydraulscheman för den lyftmodell det berör.
For connection see pages with el- and hydraulic schematic for the lift model it concerns.
