ZF 311 Series User Manual

27
I
F
E
D
L'invertitore può essere fornito con o senza acces-
sori (scambiatore di calore, giunto elastico, staffe,
trolling valve).
L'invertitore viene consegnato senza olio.
L'inverseur est fourni avec ou sans accessoires
(échangeur de chaleur, joint élastique, brides, trol-
ling valve).
L'inverseur est livré sans huile.
El inversor se puede entregar con o sin accesorios
(intercambiador de calor, acople elástico, soportes,
grapas, válvula trolling).
El inversor se entrega sin aceite.
Das Getriebe wird mit oder ohne Zubehör (Ölkühler,
drehelastische Kupplung, Bügel, Trolling valve)
geliefert.
Das Getriebe wird ohne Öl geliefert.

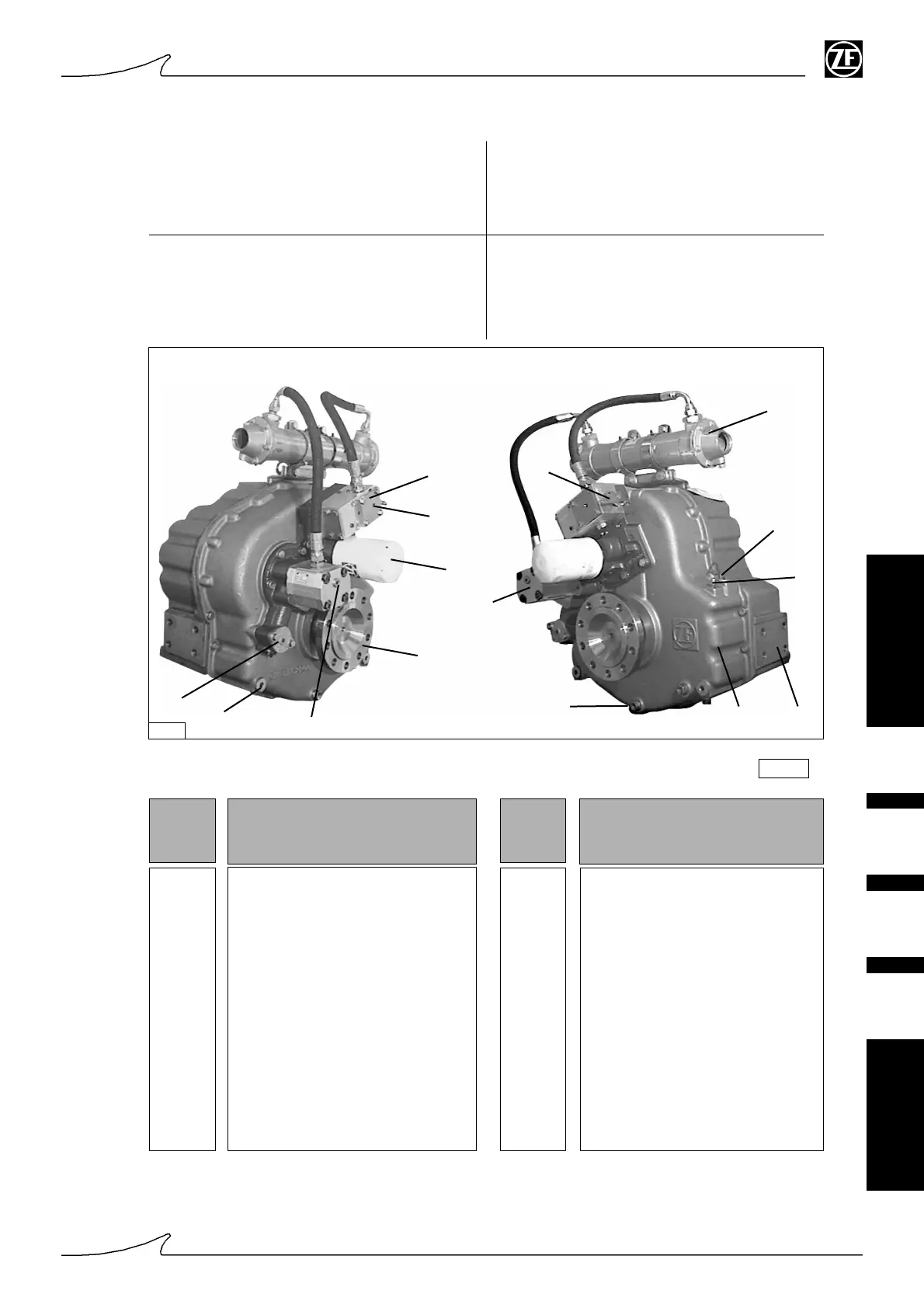

Tab. 1
POS.
POS.
REP.
POS.
DESCRIZIONE
DESCRIPTION
DESCRIPCIÓN
BEZEICHNUNG
1
2
3
4
5
6
7
8
Filtro olio / Filtre à huile
Filtro de aceite / Ölfilter
Pompa olio / Pompe à huile
Bomba de aceite / Ölpumpe
Albero uscita / Arbre de sortie
Árbol de salida / Abtriebswelle
Distributore / Distributeur
Válvula distribuidora / Verteiler
Tappi di scarico / Bouchons de vidange
Tapones de salida / Ablassstopfen
Leva comando / Levier de commande
Palanca de mando / Schalthebel
Presa pressione pompa M14x1,5 / Prise
de pression M14x1,5 / Toma de presión
M14x1,5 / Druckmessstelle M14x1,5
Scambiatore di calore / Echangeur de
chaleur / Intercambiador de calor/ Ölküh-
ler
POS.
POS.
REP.
POS.
9
10
11
12
13
14
15
Presa temperatura M22 / Prise tempéra-
ture M22 / Enchufe temperatura M22 /
Steckdose temperatur M22
Filtro a rete-Filtro olio / Filtre à grille-Filtre
à huile / Filtro de red-Filtro de aceite /
Netzfilter-Ölfilter
Sfiato / Event Purgador / Entlüftung
Semicarcassa anteriore / Demi-carcasse
avant / Semicarcasa delantera / Vordere
Gehäusehälfte
Semicarcassa posteriore / Demicarcasse
arrière / Semicarcasa trasera / Hintere
Gehäusehälfte
Asta di livello / Jauge Varilla de nivel /
Ölmessstab
Presa pressione 1/8 NPTF / Prise de
pression 1/8 NPTF / Toma de presión 1/8
NPTF / Druckmessstelle 1/8 NPTF
DESCRIZIONE
DESCRIPTION
DESCRIPCIÓN
BEZEICHNUNG
ZF 311 - ZF 311A
4
15
1
3
9
10
7
2
6
8
5
13
12
11
14
Fig.5
