Zibro CARMEN - Elektrischer Anschluss

10
B.3 ELEKTRISCHER ANSCHLUSS
Machen Sie sich mit den Sicherheits- und Warnhinweisen aus Kapitel A vertraut.
Der elektrische Anschluss muss von einer qualifizierten Fachkraft mit dem geliefer-
ten Kabel und Stecker vorgenommen werden. Stellen Sie sicher, dass Sie eine für
den Anschlusswert und die Anschlussspannung ausgelegte Steckdose verwenden
- siehe hierzu die Tabelle der technischen Spezifikationen in Kapitel H.
Stellen Sie sicher, dass die Installation ausreichend und im Einklang mit den örtli-
chen Bestimmungen geerdet wird.
Aus Sicherheitsgründen sollten Sie einen einpoligen Trennschalter instal-
lieren, um die vollständige Trennung vom Stromnetz zu gewährleisten.

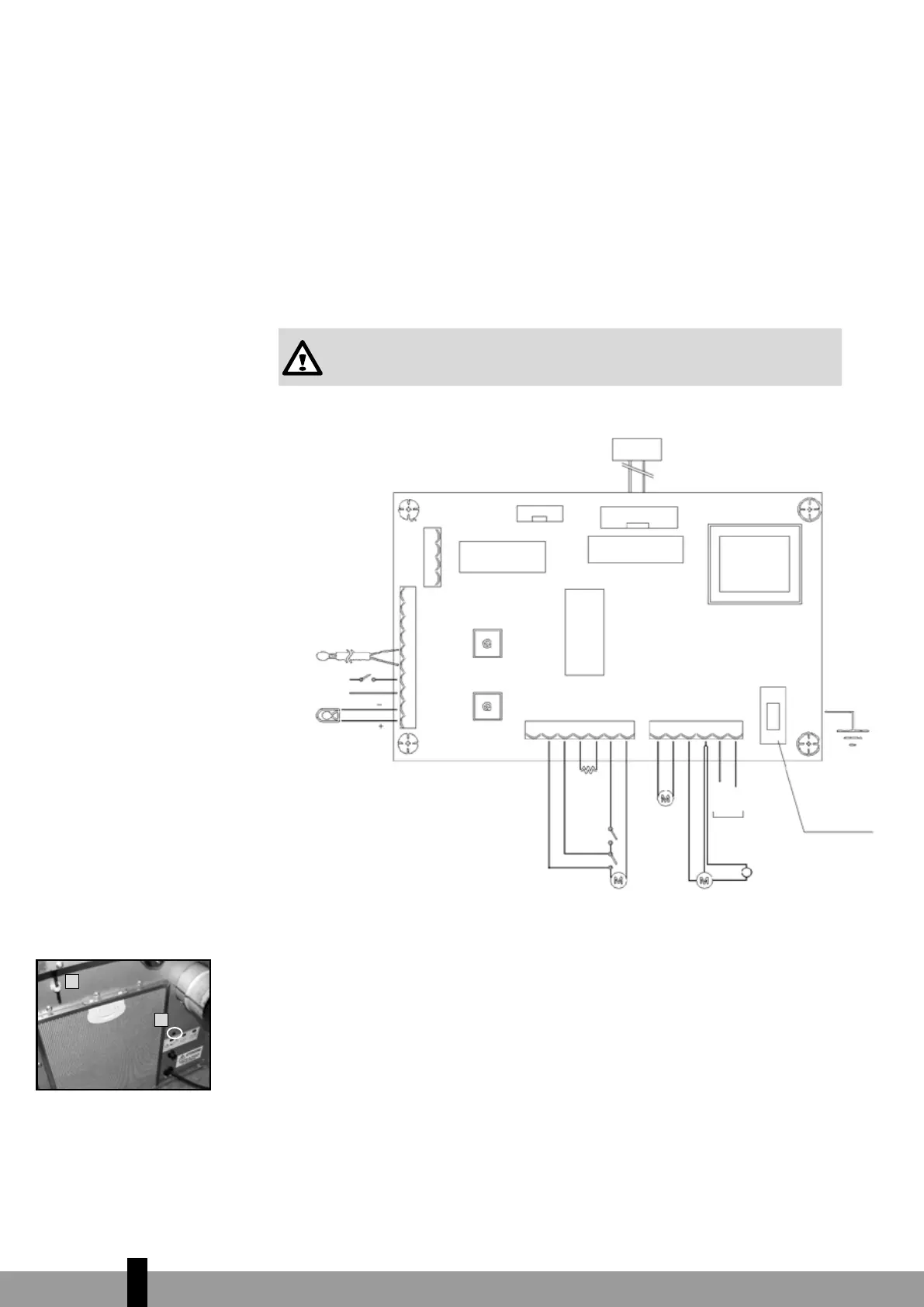

B.3.1 Schaltplan
ALP = Druckschalter für die allgemeine
Sicherheit
ALT = Thermostat für die allgemeine
Sicherheit (von Hand zurücksetzen)
Schaltbild 1
Bedien-
feld
Flachkabel
Serieller Anschluss
Anzeige Anschluss
Mikroprozessor
Uhrmodul
Startrelais
Umgebungsfühler
Externer Thermostat
Thermoelement Dämpfe
Blau
Rot
Dampfabsauger
Kondensator
Sicherung+4A 5X20 “F”
Weiß
Orange
Grau
Schwarz
Weiß
Braun
Blau
Braun/Schwarz/Blau
Blau
Rot
Neutral
Phase
230 VCA
Braun
Blau
Startwiderstand
Tangentialgebläse
Zufuhrrohr
ALT
ALP
B.4 THERMOSTAT
Das Heizgerät kann dank des Thermostates halbautomatisch betrieben werden.
Der Thermostat befindet sich rückseitig am Heizgerät (siehe T in Abbildung 5).
Stellen Sie sicher, dass die Messungen des Heizgeräts durch keine andere Heiz-
quelle außer dem Heizgerät selbst beeinflusst werden.
Das Heizgerät kann mit jedem externen Thermostat verbunden werden. Nutzen
Sie ein Kabel 2x0,5 mm²; führen Sie das Kabel durch die Aussparung unter dem
Pellet-Aufgabetrichter (siehe H in Abbildung 5). Verbinden Sie die Kabel mit den
entsprechenden Stellen an der Platine (siehe Schaltbild 1). Diese Arbeiten müssen
von einem qualifizierten Techniker ausgeführt werden.
2
Abb. 5
H
T
