Den mekaniske ventilations
kapacitet [m
3
/t]
Ekstra påkrævet ventilation [cm
2
]
<50 140
50 – 100 280
101 – 150 420
• Sørg altid for, at indtaget til frisk luft er i fuld overensstemmelse med
den lokale lovgivning!
• Sørg for, at indtaget til frisk luft er dækket med (for eksempel) et gitter
for at forhindre, at dyr kan komme ind.
B.3 ELEKTRISK TILSLUTNING
Læs sikkerhedsforanstaltningerne og advarslerne i kapitel A.
Ovnen skal tilsluttes af en kvalificeret elektriker ved hjælp af det medfølgende
kabel og stik. Sørg for at bruge en stikkontakt, der passer til den enkelte models
strøm og spændingskrav, som angivet i skemaet med specifikationer (se afsnit H).
Sørg for, at der er en effektiv jordforbindelse, som er i overensstemmelse med
gældende regler.
Af hensyn til sikkerheden under vedligeholdelsesarbejde tilrådes det at
montere en enpolet afbryder, så strømmen kan afbrydes fuldstændigt.

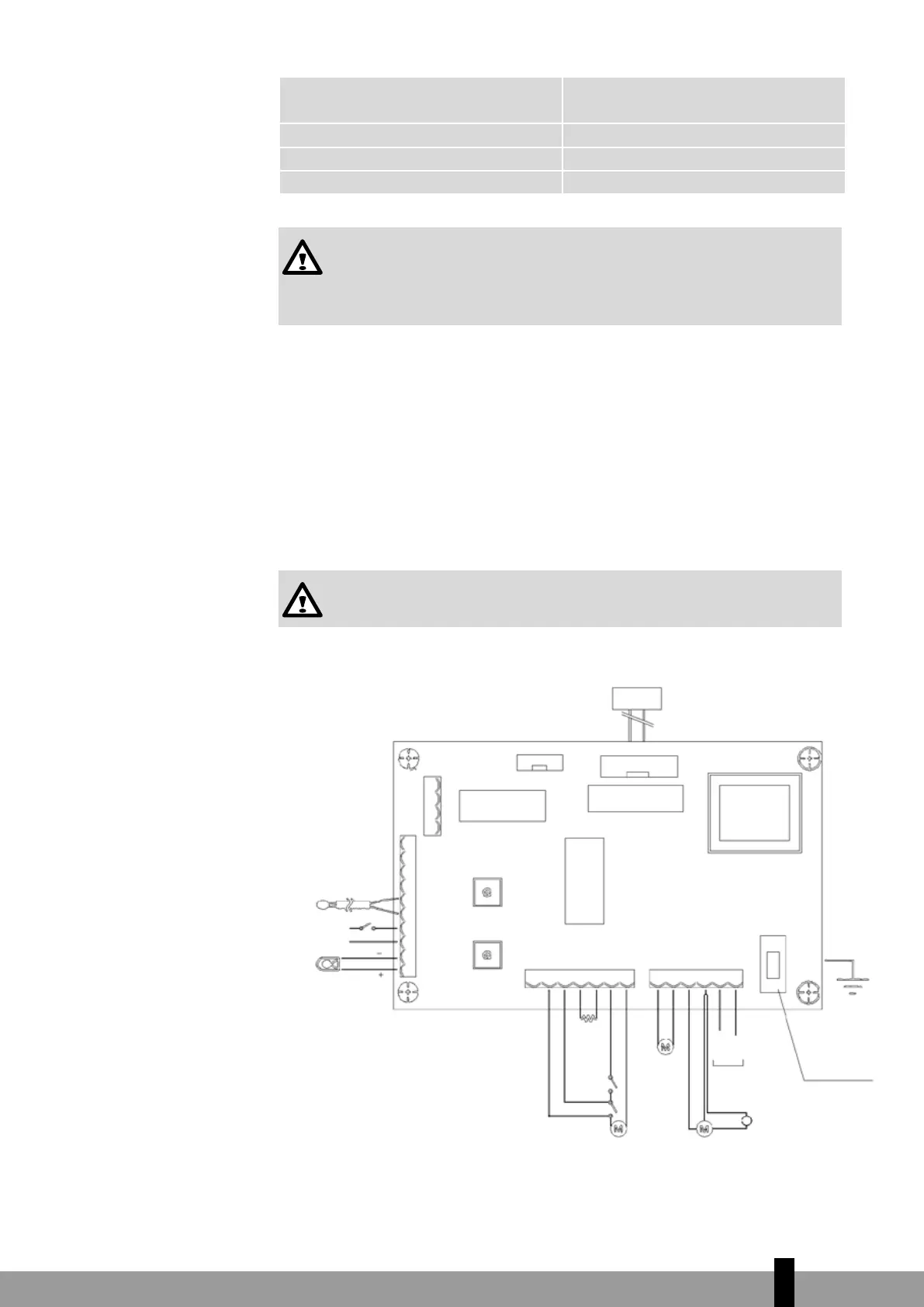

B.3.1 Ledningsdiagram
ALP = Generel sikkerhedstrykafbryder
ALT = Generel sikkerhedstermostat
(manuel nulstilling)
Eldiagrammet 1
Konsol
Fladkabel
Serietilslutning
Displaytilslutning
Mikroprocessor
Timermodul
Startrelæ
Rumsensor
Ekstern termostat
Røgtermoelement
Blå
Rød
Sikring
Kondensator
Fuse+4A 5X20 “F”
Hvid
Orange
Grå
Sort
Hvid
Brun
Blå
Brun/Sort/Blå
Blå
Rød
Neutral
Fase
230VCA
Brun
Blå
Startmodstand
Røgventilator
Snegl
ALT
ALP
6
