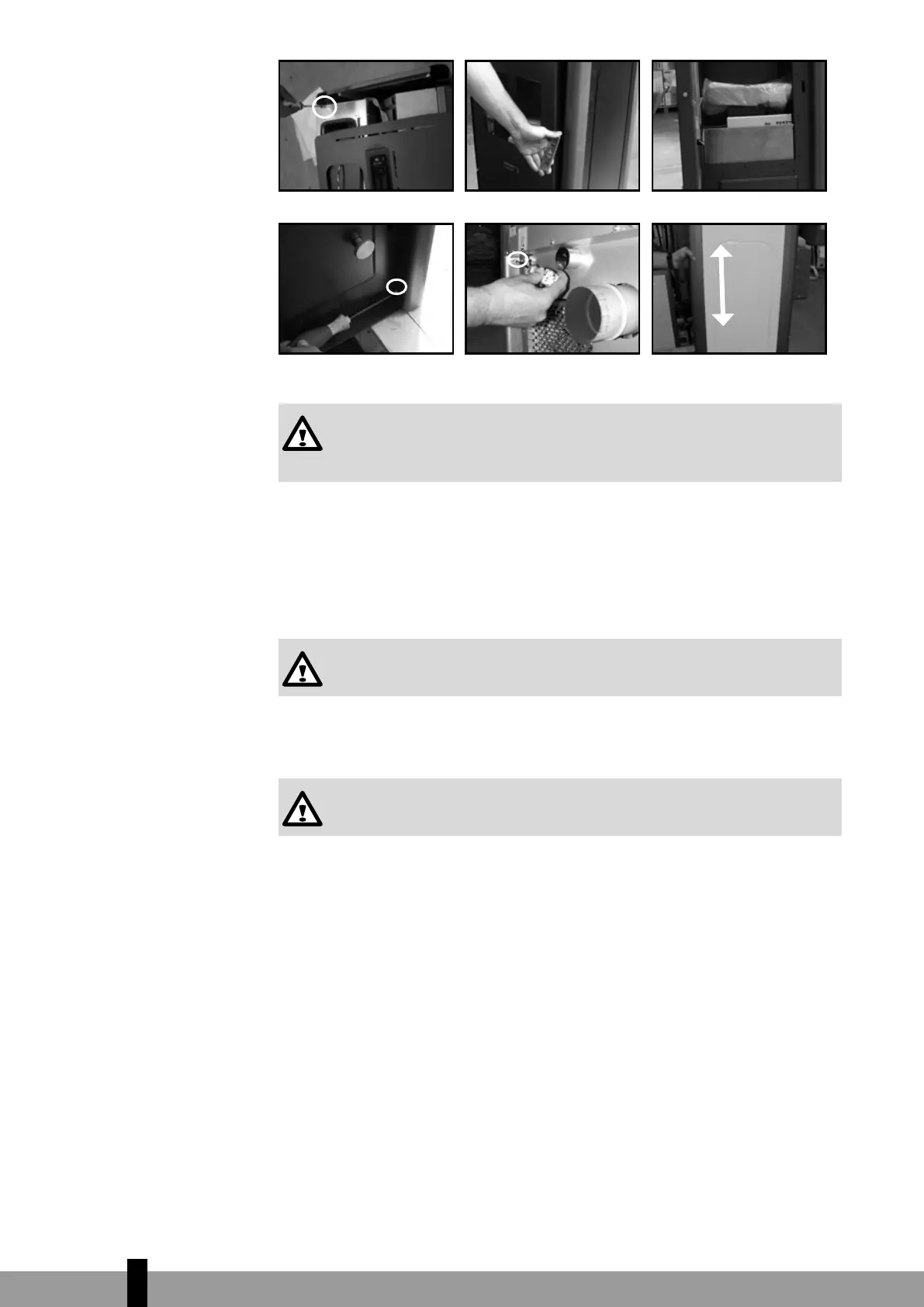

Abb. 14
Abb. 15
Abb. 16
Abb. 17
Abb. 18
Abb. 19
Wenn Sie die Abdeckungen wieder anbauen: Achten Sie darauf, dass
Sie das elektrische Kabel zwischen dem Display und der Platine nicht
beschädigen.
D.3.5 Reinigen des Raumluft-Umlüfters
Der Raumluft-Umlüfter muss einmal jährlich von einem autorisierten Zibro-Kunden-
dienstmonteur gereinigt werden.
1. Entfernen Sie die beiden Seitenteile des Heizgeräts. Siehe Kapitel D.3.4.
Stellen Sie vorher sicher, dass das Heizgerät vom Stromnetz getrennt
wurde.
2. Entfernen Sie den Luftfilter, der sich an der Rückseite befindet. Siehe Abbildung 20.
3. Lösen Sie beide Schrauben, um das Gitter zu entfernen. Siehe Abbildung 21.
Stellen Sie vorher sicher, dass das Heizgerät vom Stromnetz getrennt
wurde.
4. Reinigen Sie den Bereich um den Raumluft-Umlüfter mit einem Industriesauger.
Siehe Abbildung 22.
Für weitere Wartungsarbeiten muss der Raumluft-Umlüfter aus der Halterung ausge-
baut werden.
5. Lösen Sie die Mutter, die den Kondensator sichert; hierzu benötigen Sie einen 13er
Schraubenschlüssel. Siehe Abbildung 23.
6. Lösen Sie die 5 Schrauben am Gebläsehalteblech. Schraube 1 (Siehe Abbildung 24),
Schraube 2 (Siehe Abbildung 25), Schraube 3 (Siehe Abbildung 26); Schraube 4 & 5
(Siehe Abbildung 27)
7. Lösen Sie beide Schrauben vom Stromanschluss. Siehe Abbildung 28.
8. Ziehen und drehen Sie das Lüftergehäuse vorsichtig, und reinigen Sie die Lüfter-
schaufel mit einer weichen Bürste und einem Industriesauger. Siehe Abbildung 29.
9. Nach der Reinigung setzen Sie den Lüfter sowie die Schrauben wieder ein.
2
