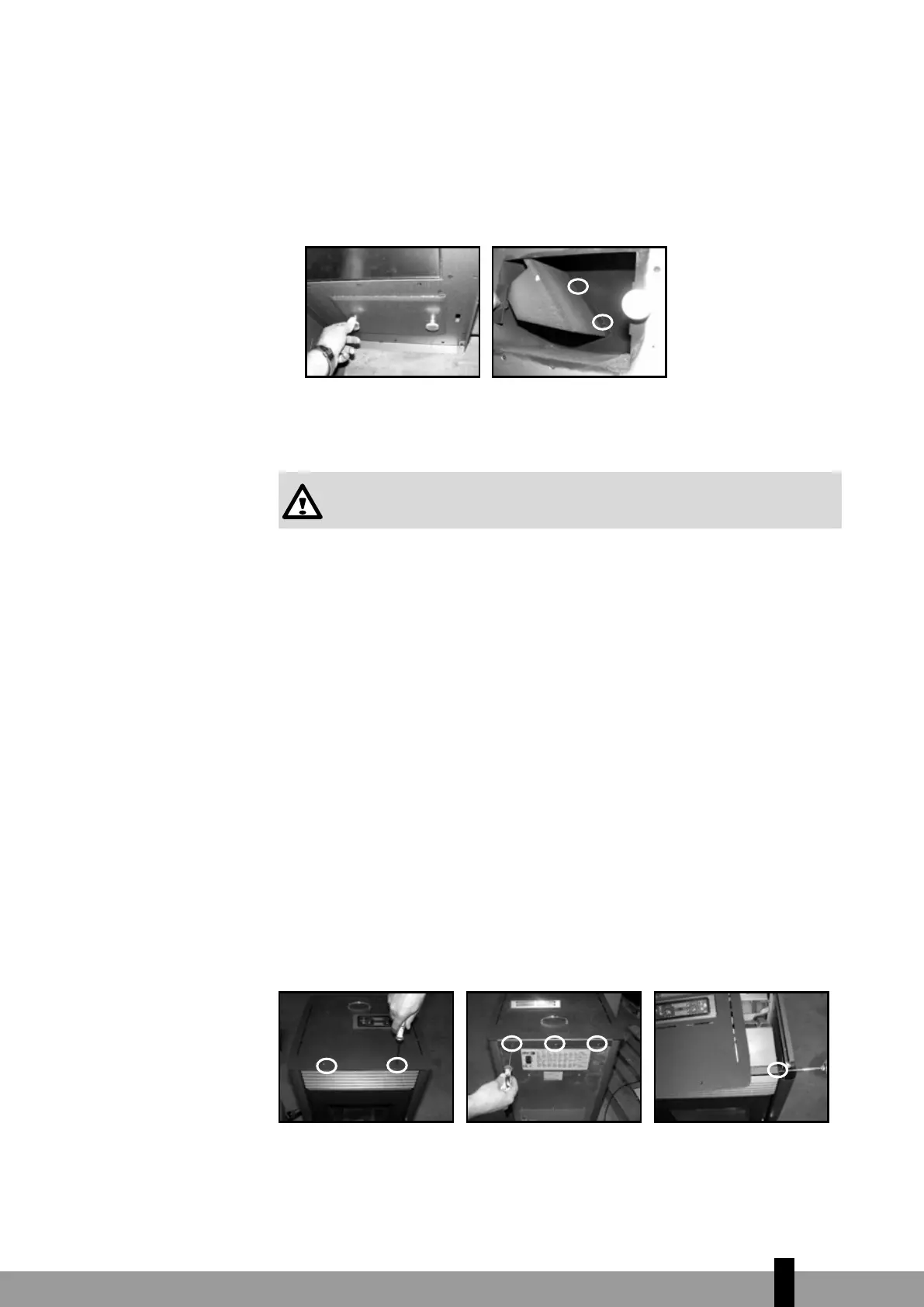

3. Verwijder de bouten van de beschermingsplaat, zie het pijltje en de cirkel. Zie
afbeelding 10.
4. Reinig het gebied achter de beschermingsplaat met een zachte borstel en een
stofzuiger.
5. Plaats de beschermingsplaat terug.
6. Plaats het deksel van de rookkamer terug. Controleer of de afdichting tussen het
deksel en de kachelkamer nog steeds goed is.
Afbeelding 9
Afbeelding 10
D.3.4 De boven- en zijpanelen verwijderen
Voor onderhoud dienen de boven- en zijdpanelen verwijderd te worden.
Zorg ervoor dat de kachel is losgekoppeld van het elektriciteitsnet.
1. Verwijder de 2 zwarte schroeven bovenaan. Zie afbeelding 11.
2. Verwijder de 3 schroeven aan de achterkant. Zie afbeelding 12.
Het bovenste paneel kan nu verwijderd worden van de bovenkant van de kachel. De
schroeven van de zijpanelen zijn nu bereikbaar.
De elektrische verbinding tussen display en printplaat is nog steeds op zijn plaats. Zorg
ervoor dat u de kabel niet beschadigt terwijl u het bovenste paneel verwijdert.
3. Per zijpaneel: Verwijder de 2 schroeven van de bovenzijde van de zijpanelen. Houd
de elektrische verbinding tussen display en printplaat op zijn plaats. Zie afbeelding
13 & 14.
4. Open de vuurdeur met behulp van de hendel. Zie afbeelding 15.
5. De kachel kan nu geopend worden. Zie afbeelding 16.
6. Per zijpaneel: Verwijder de schroef onderaan. Zie afbeelding 17.
7. Aan de achterkant, halfweg in de hoogte van de kachel, moet er nog 1 extra
schroef verwijderd worden per paneel. Zie afbeelding 18.
8. Het zijpaneel kan nu weggenomen worden door het naar boven te schuiven. Be-
waar de panelen zorgvuldig.
Afbeelding 11
Afbeelding 12
Afbeelding 13
