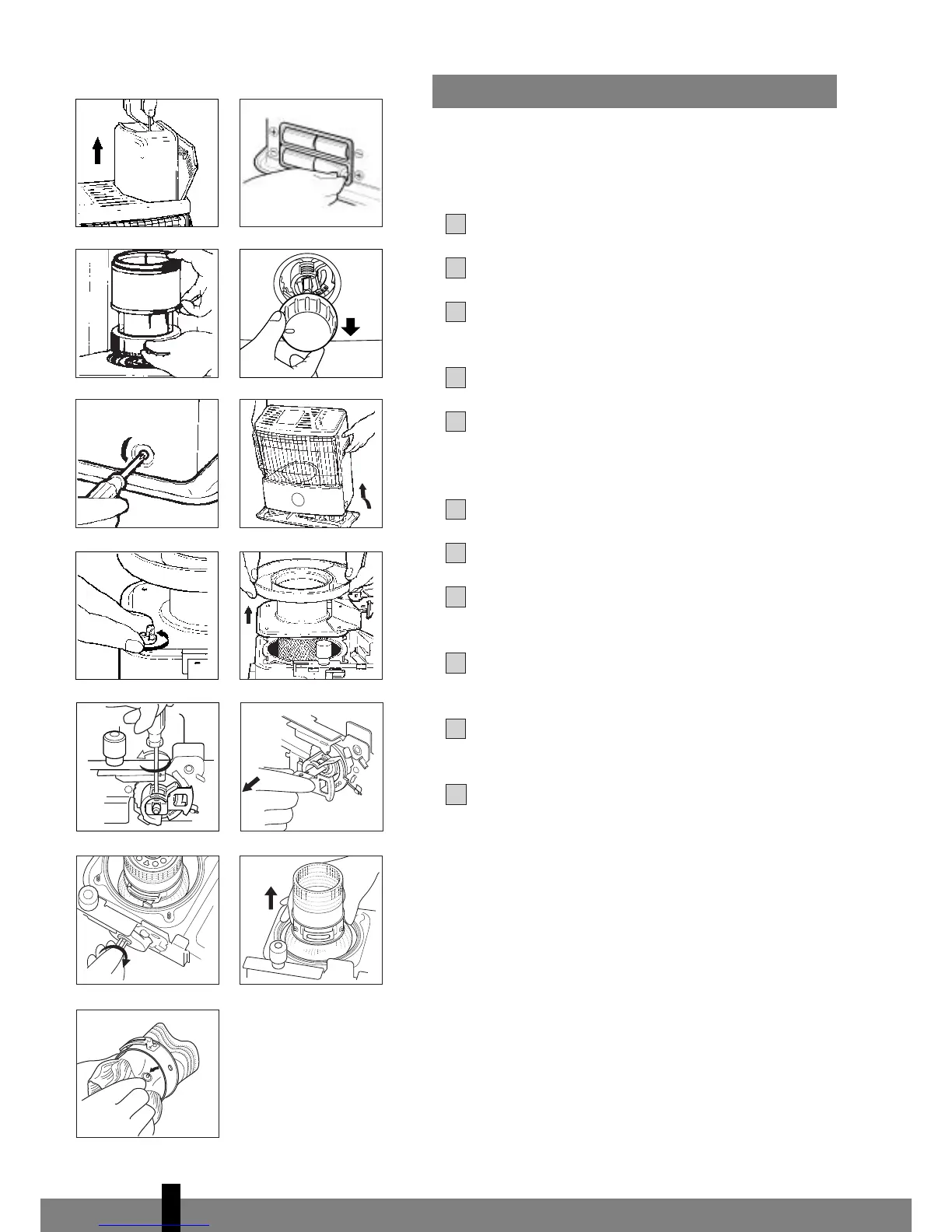

SKIFTE UT VEKEN
M PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU
BEGYNNER Å BYTTE VEKEN.
Åpne lokket og ta ut den uttakbare beholderen.
Ta batteriene ut av batteriholderen.
Åpne gitteret foran. Ta forbrenningskammeret ut av
varmeovnen. Lukk gitteret.
Trekk den riflede vekereguleringsbryteren av varmeovnen.
Løsne de tre kabinettskruene på baksiden og sidene av
varmeovnen. Trekk kabinettet litt frem og fjern det
deretter fra sokkelplaten.
Skru av de fire vingemutrene fra vekeholderen.
Løft vekeholderen og vekemekanismen.
Ta skruen av stammen som holder braketten og ta av
braketten, fjæren og vekehøydelåsen.
Drei stammen så langt som mulig til høyre og fjern
vekehylsen (med veken).
Løft opp vekehylsen og ta den ut av den primære luft-
slangen.
Klem på veken for å løsne de tre veketappene og ta
veken av vekehylsen. Pass på å bruke hansker og at du
har en beholder som du kan legge den gamle veken i.
