104

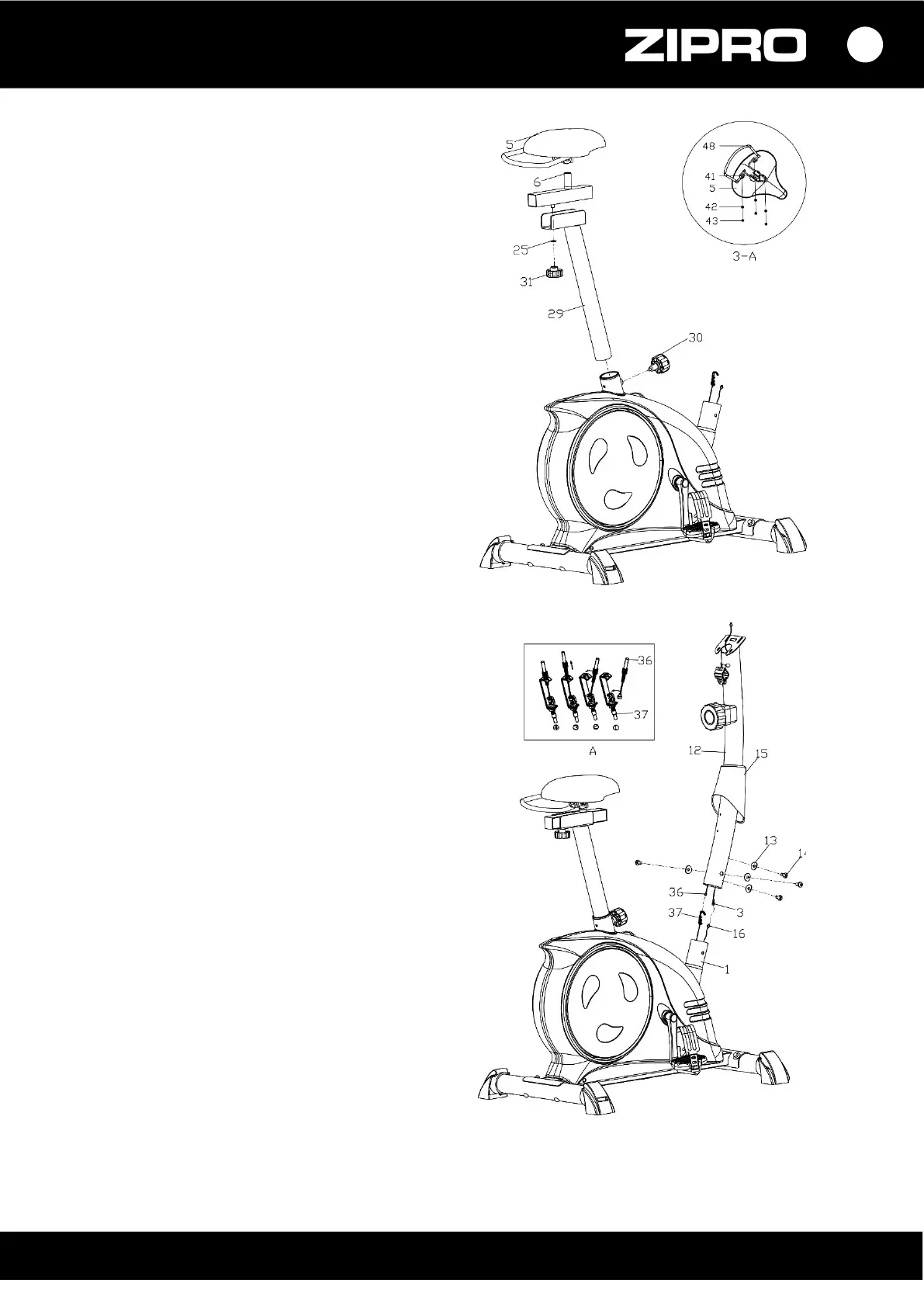

3. Namontujte sedlo
Namontujte sedlo (5) a držák na ručník (48)
k vedení sedla (6) s použitím samokontrovacích
matic (43) a plochých podložek (42). Namontujte
vedení (6) se sedlem (5) ke sloupku sedla (29).
Nastavte sedlo do požadované polohy a zajistěte
je kolečkem vodorovného nastavovaní (31) a
podložkou (25).
Sloupek (29) spolu se sedlem (5) vsuňte do zadní
části hlavního rámu. Nastavte sedlo na
požadovanou výšku a zajistěte je kolečkem pro
svislé nastavení (30).
POZOR! Když nastavujete výšku sedla,
nepřekročte označenou na sloupku minimální a
maximální výšku.
4. Namontujte sloupek řídítek
Spojte kabel počítače (3) se spojovacím kabelem
(16) a kabel nastavení odporu (37) se spojovacím
kabelem nastavení odporu, jak je to zobrazeno
na následujícím obrázku.
