NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené
ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti. Vzhľadom ku veľkej hmotnosti
niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

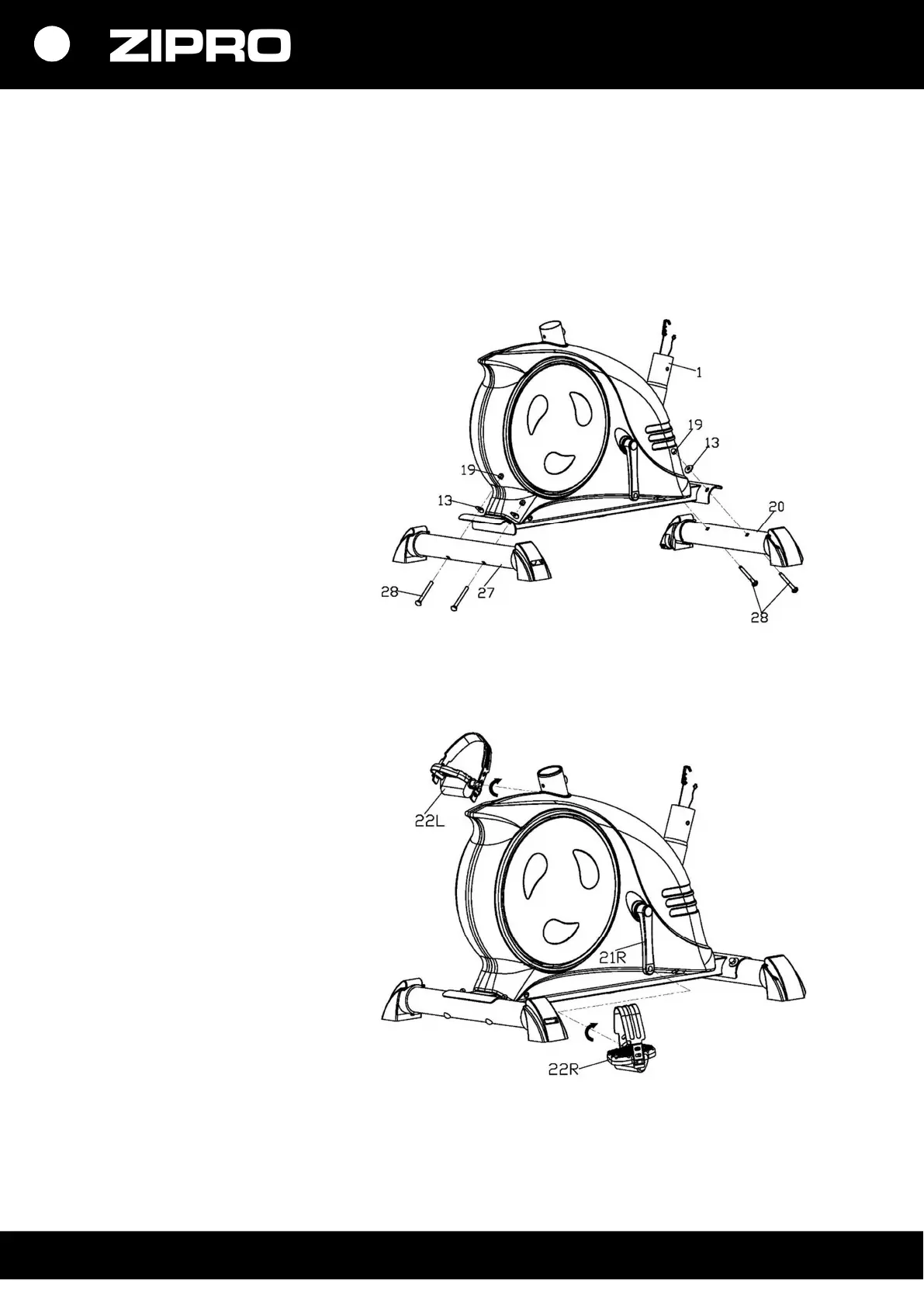

1. Namontujte predný a zadný
podstavec
Namontujte predný (20) a zadný
(27) podstavec ku hlavnému rámu
(1) s použitím skrutiek (28)
oblúkových podložiek (13) a matíc
(19).
POZOR! Pred inštaláciou
podstavcov odstráňte plastový
alebo kartónový prepravný zámok,
ak je prítomný.
2. Namontujte pravý a ľavý pedál
Priskrutkujte pravý a ľavý pedál
(22L/R) ku kľuke (21L/R). Skrutku
pravého pedálu (22R) utiahnite v
smere pohybu hodinových
ručičiek, skrutku ľavého pedálu
(22L) v protismere pohybu
hodinových ručičiek.
POZOR! Pravý a ľavý pedál sú
označené písmenami: “R” pre
pravý a “L” pre ľavý.
