MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

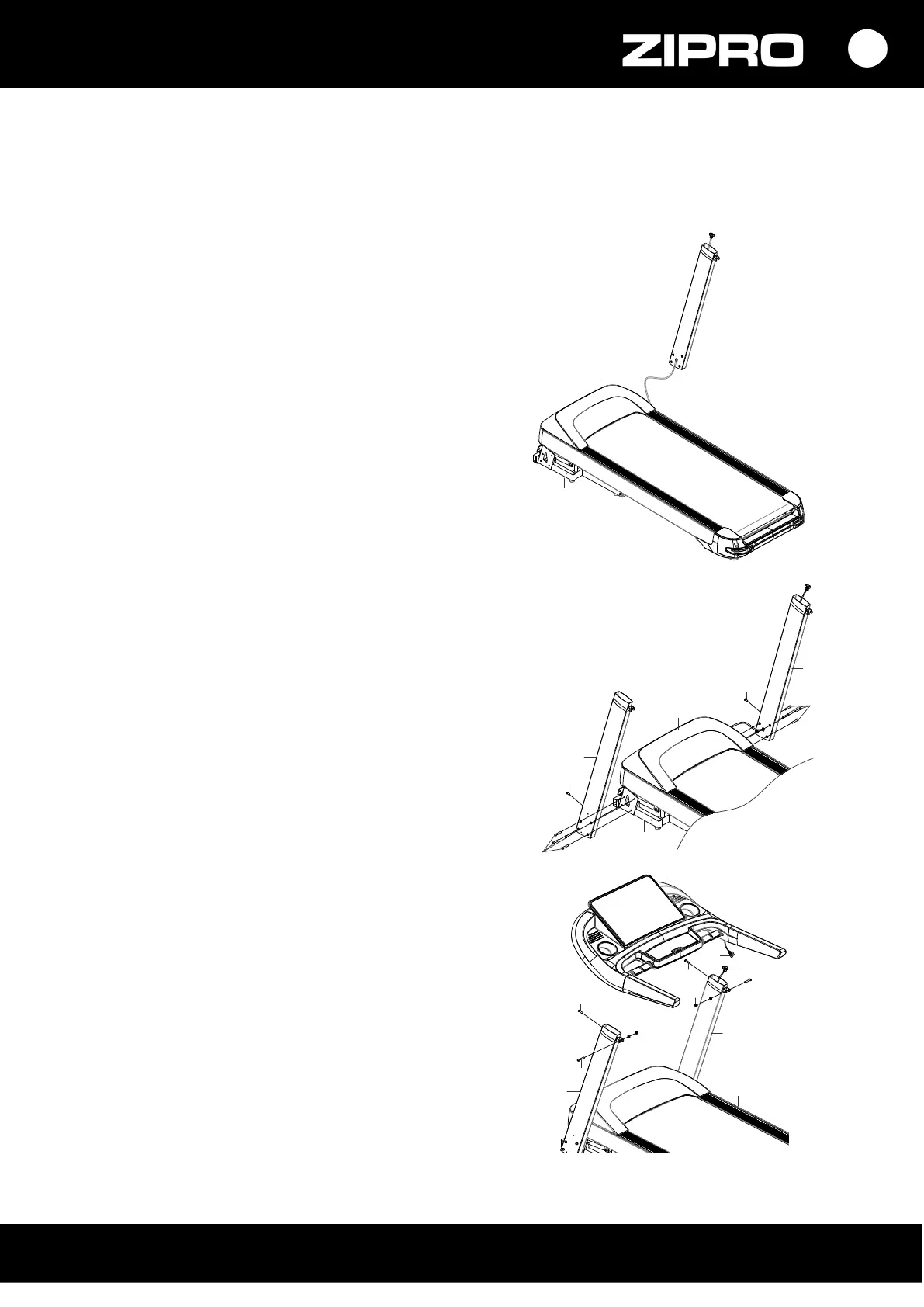

1 žingsnis
Išimkite visus elementus iš dėžutės. Pagrindinį rėmą (01)
pastatykite ant plokščio pagrindo, prie dešiniojo takelio (05)
stulpelio prijunkite signalinį laidą (74).
2 žingsnis
Varžtų angas kairiajame takelio stulpelyje (04) pritaikykite
prie angų apatinio rėmo kairėje pusėje (3). Prisukite varžtus
(51) ir (52) taip kaip parodyta iliustracijoje.
Taip pat varžtais (51) ir (52) prisukite dešinįjį bėgimo
takelio stulpelį (5) prie apatinio rėmo (3).
3 žingsnis
Varžtais (56), poveržlėmis (60), veržlėmis (58) ir varžtais (52)
prisukite kompiuterio rėmą (35) prie kairiojo ir dešiniojo
bėgimo takelio stulpelio (04)(05) (žr. iliustraciją).
