INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

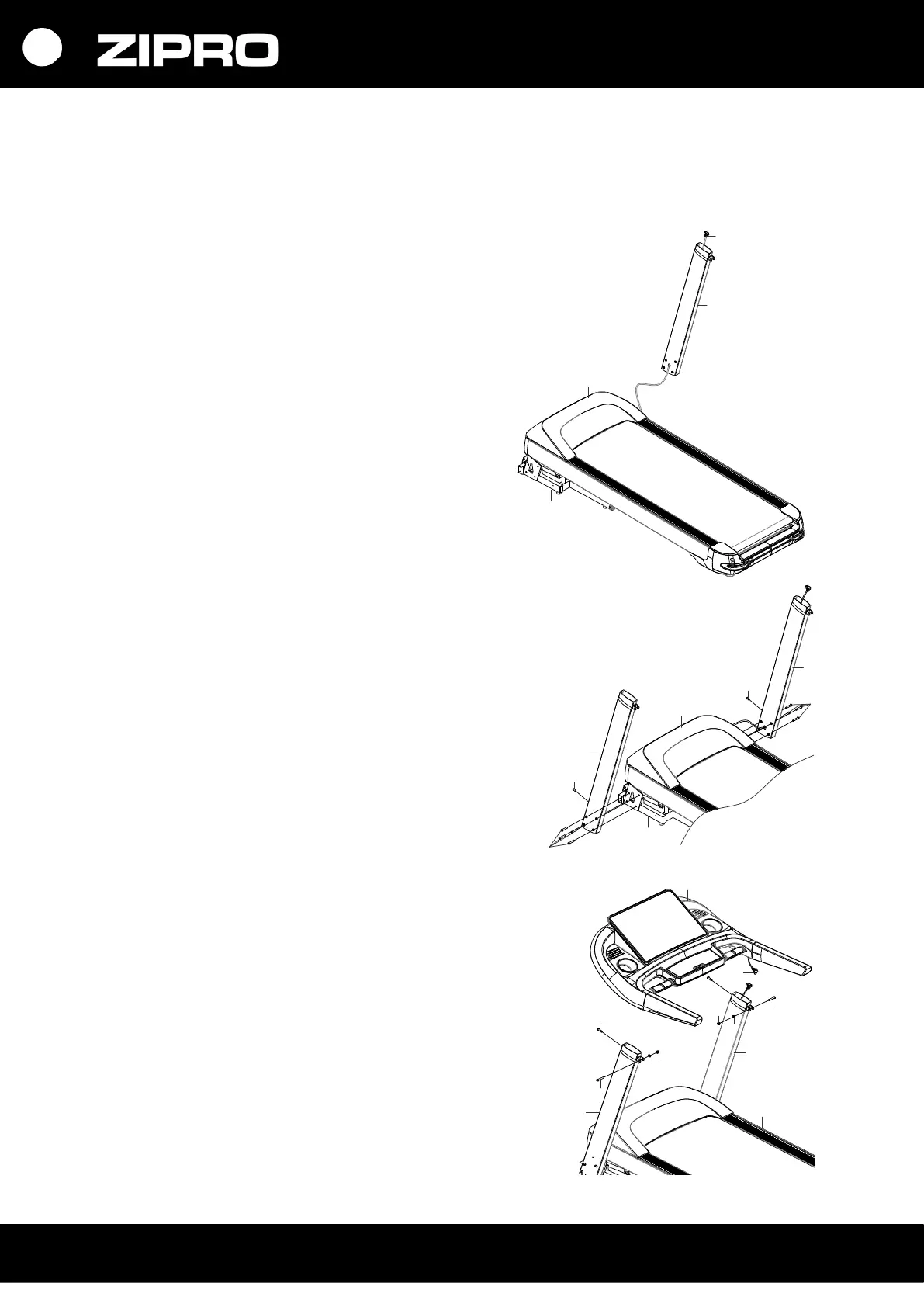

Krok 1
Wyjmij wszystkie elementy z pudełka. Połóż ramę główną
(01) na płaskiej powierzchni, przypnij przewód sygnałowy
(74) do prawej kolumny bieżni (05).
Krok 2
Dopasuj otwory na śruby lewej kolumny bieżni (4) do
otworów z lewej strony ramy dolnej (3) i przykręć ją za
pomocą śrub (51) i śruby (52) jak na ilustracji.
Następnie analogicznie przykręć prawą kolumnę bieżni
(5) do ramy dolnej (3)
z użyciem śrub (51) i (52).
Krok 3
Połącz ramę komputera (35) z lewą i prawą kolumną
bieżni (04)(05) za pomocą śrub (56), podkładek (60),
nakrętek (58) i śrub (52) jak na ilustracji.
