Zipro Wave White - Page 117

117
FR
LISTE DES PIÈCES
NO
DESCRIPTION
QUANTITÉ
NO
DESCRIPTION
QUANTITÉ
1
Cadre principal
1
33
Adaptateur
1
2
Potence de guidon
1
34
Grand essieu
1
3
Stabilisateur avant
1
35
Cache du guidon
1
4
Stabilisateur arrière
1
36L/R
Pédale
1/1
5L/R
Jambe
1/1
37
Cache de console
1
6
Poignée de guidon
1
38
Cache de console
1
7L/R
Manche
1/1
39
Connecteur
1
8
Attache des supports de pédales
2
40
Embout du bras
2
9L/R
Support de pédale
1/1
41
Capuchon carré
2
10
Vis M8× L45 Φ8
4
42
Poignée en mousse
2
11
Vis allen M8x15
14
43
Guidon
2
12
Vis allen M8x38xL12
2
44
Embout de guidon
2
13
Vis allen M10x20
4
45
Cache du guidon
1
14
Vis hexagonale M8x30
2
46L/R
Cache antérieur des supports de pédale
2xL/R
15
Vis hexagonale Φ12xM10x80
2
47
Cache postérieur des supports de pédale
2
16
Vis hexagonale M8x30
6
48
Cache postérieur des supports de pédale
2
17
Vis hexagonale M10x55
2
49
Cache de jambe
2
18
Vis à empreinte cruciforme ST4.2x18
12
50
Cache de jambe
2
19
Vis à empreinte cruciforme ST3.5x13
4
51
Embout de nivellement
4
20
Vis à empreinte cruciforme M5x10
4
52L/R
Capuchon de fond
2xL/R
21
Rondelle élastique D8
16
53
Manchon du bras
4
22
Rondelle élastique D10
4
54
Manchon d'axe en plastique
6
23
Rondelle ondulée Φ8xΦ20x2xR30
6
55
Manchon
4
24
Rondelle plate D8xΦ16x1.5
22
56
Manchon de vis pivotante
4
25
Rondelle plate 10.5xΦ20x2
6
57
Roue de transport
2
26
Rondelle plate D12xΦ24x1.5
2
58
Vis à empreinte cruciforme M5x10
4
27
Rondelle en forme de D ΦO28xΦI16.2x14xB5
4
59
Console
1
28
Rondelle plate Φ17xΦ23x0.3
4
60
Capteur d'impulsions
2
29
Écrou en nylon M8
12
61
Fil du capteur d'impulsions
2
30
Écrou en nylon M10
4
62
Fil du capteur
1
31
Écrou hexagonal extérieur M10
4
63
Fil d'extension du capteur
1
32
Couverture décorative de la base
4
INSTRUCTIONS DE MONTAGE
ATTENTION! Pendant l’installation, suivez les étapes ci-dessous et utilisez les outils fournis.
Préparez un espace libre suffisant pour monter l'appareil.
En raison du poids élevé de certains composants, il est recommandé d'être deux pour le montage.

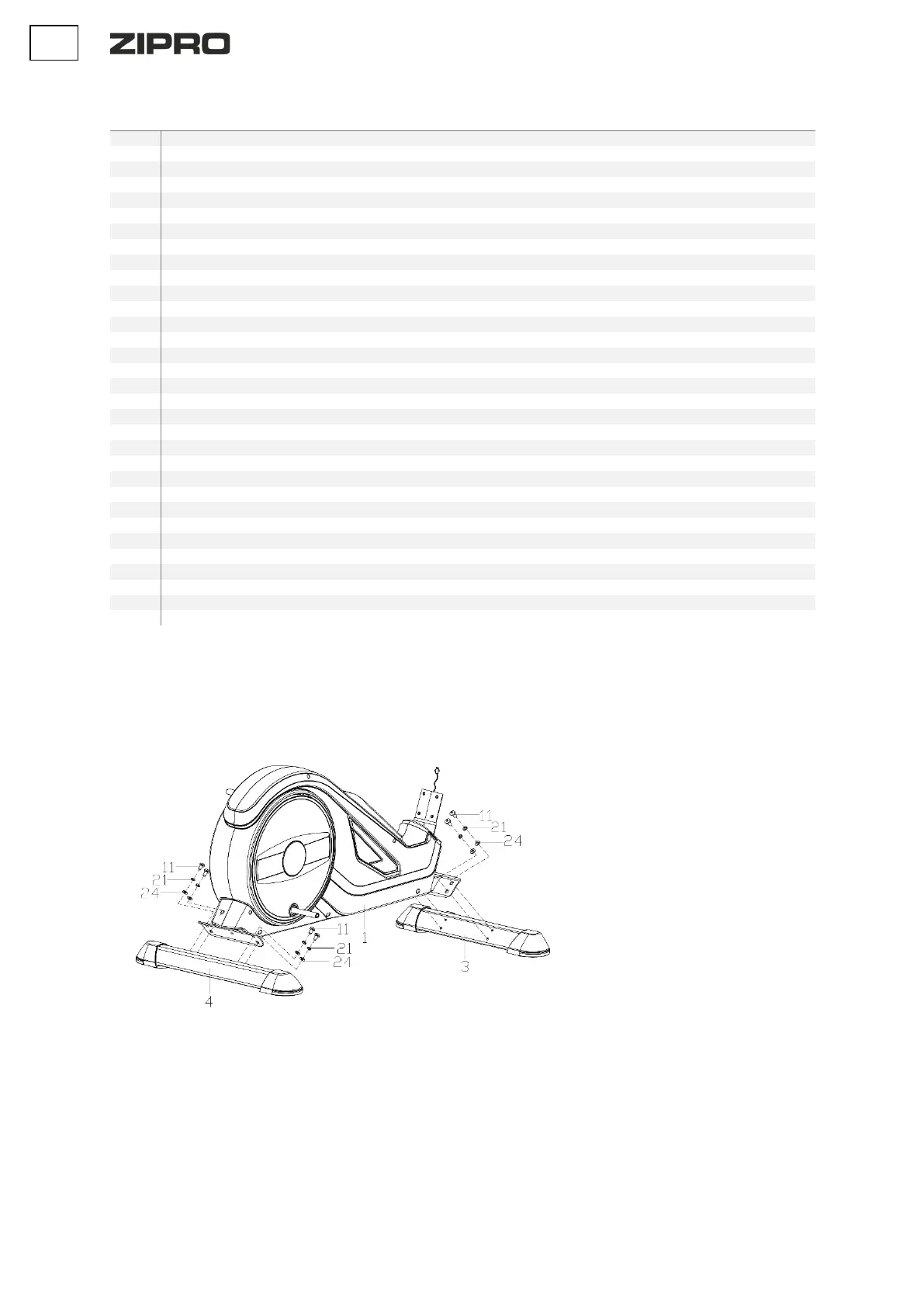

ÉTAPE 1.
Montez le stabilisateur arrière (4) et avant (3) au
cadre principal (1) à l’aide des rondelles plates
(24), des rondelles élastiques (21), des vis (11).
ATTENTION ! Avant d’installer les stabilisateurs,
retirez la protection de transport en plastique ou
en carton, le cas échéant.
ATTENTION ! Le stabilisateur avant est équipé de
roulettes de transport.
