118
ÉTAPE 2.

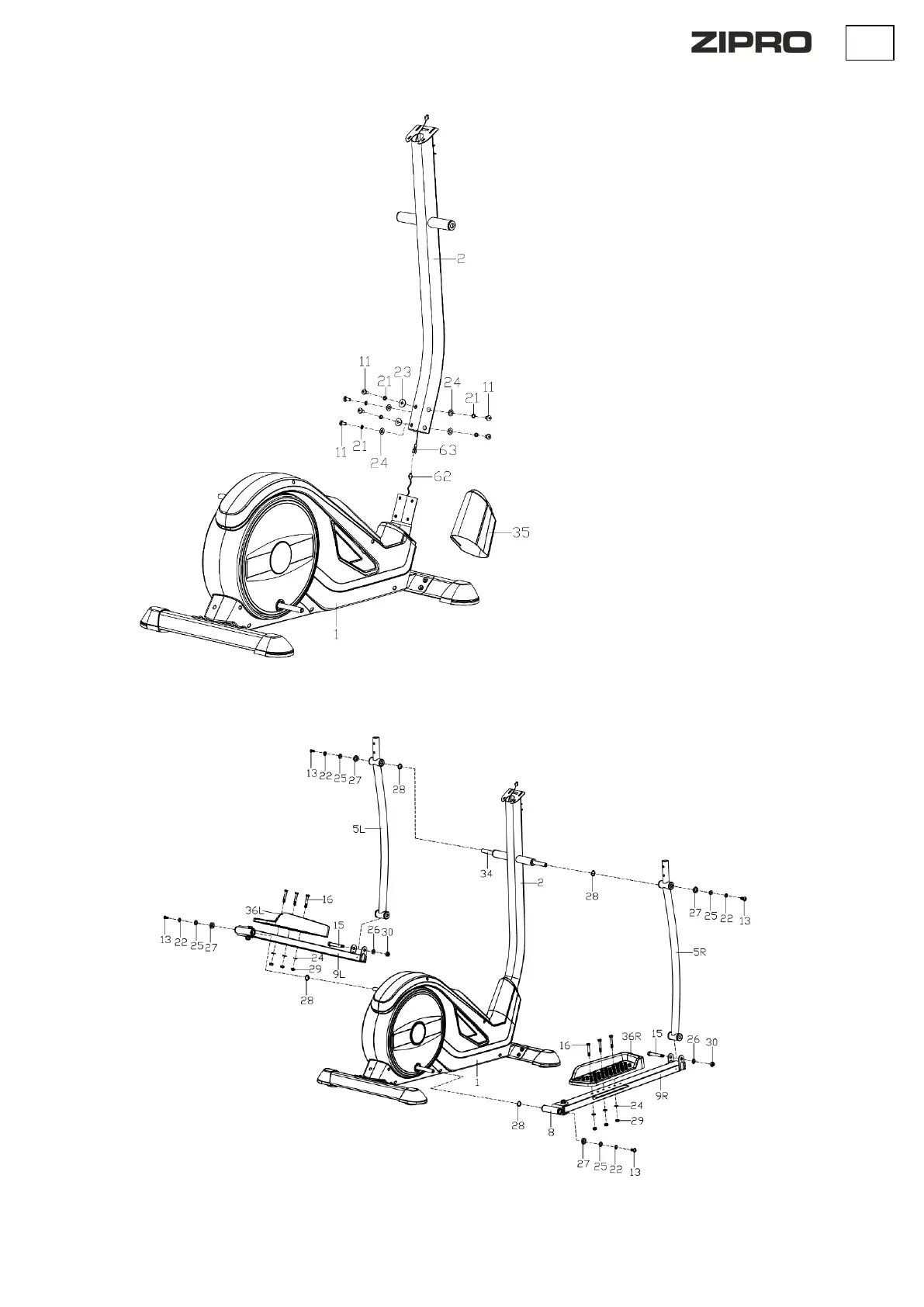

Placer le cache (35) sur la tige du guidon (2).
Connectez le fil de console (63) au fil de connexion
(62).
Fixez le montant du guidon (2) au cadre principal
(1) à l'aide de boulons Allen (11), de rondelles
élastiques (24), de rondelles courbes (23) et de
rondelles plates (21).
a. Glisser l'axe long (34) horizontalement dans l'emplacement approprié sur le montant de la direction (2). Monter les bras gauche et droit du
guidon (5L/R) sur l'axe long (34) à l'aide des vis (13), des rondelles en forme de D (27), des rondelles plates (25), des rondelles élastiques (22) et des
rondelles ondulées (28). À ce stade, ne serrez pas les composants installés au maximum.
