b. Placez les parties arrière des supports de pédale (9L/R) sur le pédalier
et fixez-les à l’aide de vis (13), de rondelles élastiques (22) et de
rondelles plates (10).
À ce stade, ne serrez pas les composants installés au maximum.
Découvrez comment réaliser cette étape.
Scannez le code QR et regardez la vidéo.
c. Vissez les jambes gauche et droit (5L/R) aux supports de pédale
gauche et droit (9L/R) en utilisant les vis (15), les rondelles plates (26) et
les écrous (30).
Serrez tous les composants.
d. Fixez les pédales gauche et droite (36L/R) aux supports de pédale
gauche et droit (9L/R) à l’aide de vis hexagonales (16), de rondelles
plates (24) et d'écrous (29).
REMARQUE ! Les pédales gauche et droite portent le symbole « R » pour
celle de droite et « L » pour celle de gauche.

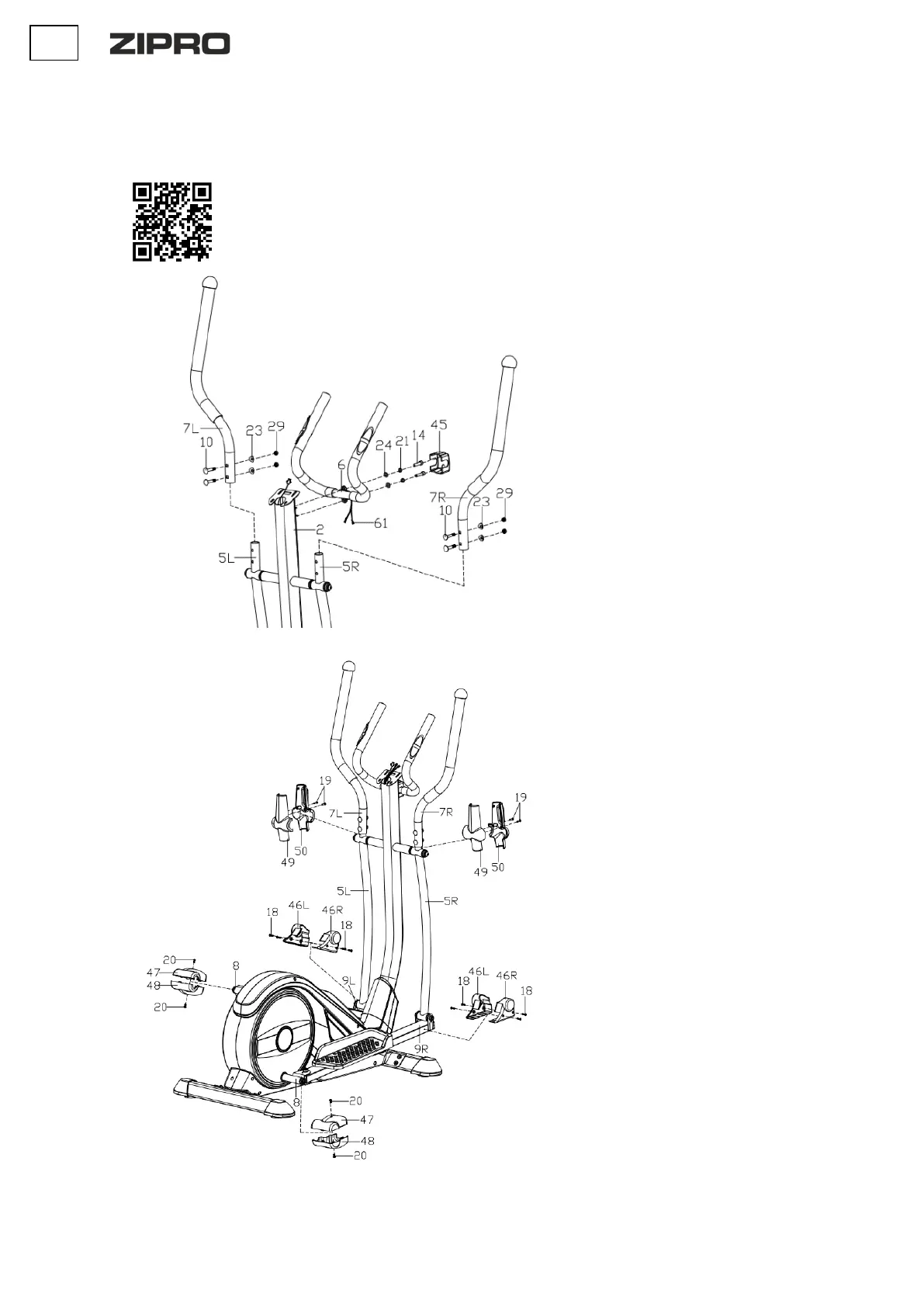

ÉTAPE 4.
a. Fixez les bras gauche et droit (5L/R) aux
jambes gauche et droite (5L/R) à l’aide des vis
(10), des rondelles ondulées (23) et des écrous
hexagonaux (29).
b. Retirez les câbles de mesure du pouls (61) du
guidon (6) à travers la potence de guidon (2).
c. Fixez le guidon (6) à la potence du guidon (2)
à l’aide de vis (14), de rondelles élastiques (21)
et de rondelles plates (24), comme indiqué à la
figure.
Mettez la cache du guidon (45).
ÉTAPE 5.
Installez et vissez le cache du bras de jambe
(49, 50) avec les vis (19).
Installez et visser le cache antérieur des
supports de pédale (46L/R) avec les vis (18).
Installez et visser le cache postérieur des
supports de pédale (47, 48) avec les vis (20).
