Zipro Wave White - Page 128

128
IT
10
Vite M8×L45 Φ8
4
42
Schiuma dell’impugnatura
2
11
Vite a brugola M8x15
14
43
Manubrio
2
12
Vite a brugola M8x38xL12
2
44
Tappo del manubrio
2
13
Vite a brugola M10x20
4
45
Coperchio del manubrio
1
14
Vite esagonale M8x30
2
46L/R
Coperchio anteriore per i supporti dei pedali
2xL/R
15
Vite esagonale Φ12xM10x80
2
47
Coperchio posteriore per i supporti dei pedali
2
16
Vite esagonale M8x30
6
48
Coperchio posteriore per i supporti dei pedali
2
17
Vite esagonale M10x55
2
49
Coperchio del braccio inferiore
2
18
Vite a croce ST4.2x18
12
50
Coperchio del braccio inferiore
2
19
Vite a croce ST3.5x13
4
51
Coperchio di livellazione
4
20
Vite a croce M5x10
4
52L/R
Tappo base
2xL/R
21
Appoggio flessibile D8
16
53
Manicotto del braccio superiore
4
22
Appoggio flessibile D10
4
54
Stivale in plastica per assale
6
23
Rondella curva Φ8xΦ20x2xR30
6
55
Manicotto
4
24
Rondella piatta D8xΦ16x1.5
22
56
Manicotto della vite girevole
4
25
Rondella piatta 10.5xΦ20x2
6
57
Ruota di trasporto
2
26
Rondella piatta D12xΦ24x1.5
2
58
Vite a croce M5x10
4
27
Rondella a D ΦO28xΦI16.2x14xB5
4
59
Computer
1
28
Rondella ondulata Φ17xΦ23x0.3
4
60
Sensore di impulsi
2
29
Dado in nylon M8
12
61
Filo del sensore di impulsi
2
30
Dado in nylon M10
4
62
Filo del sensore
1
31
Dado esagonale esterno M10
4
63
Cavo di prolunga del sensore
1
32
Coperchio decorativo della base
4
INSTRUZIONI DI MONTAGGIO
ATTENZIONE! Durante l’installazione, seguire i passi seguenti e usate gli strumenti forniti con il prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono raccomandate per il montaggio.

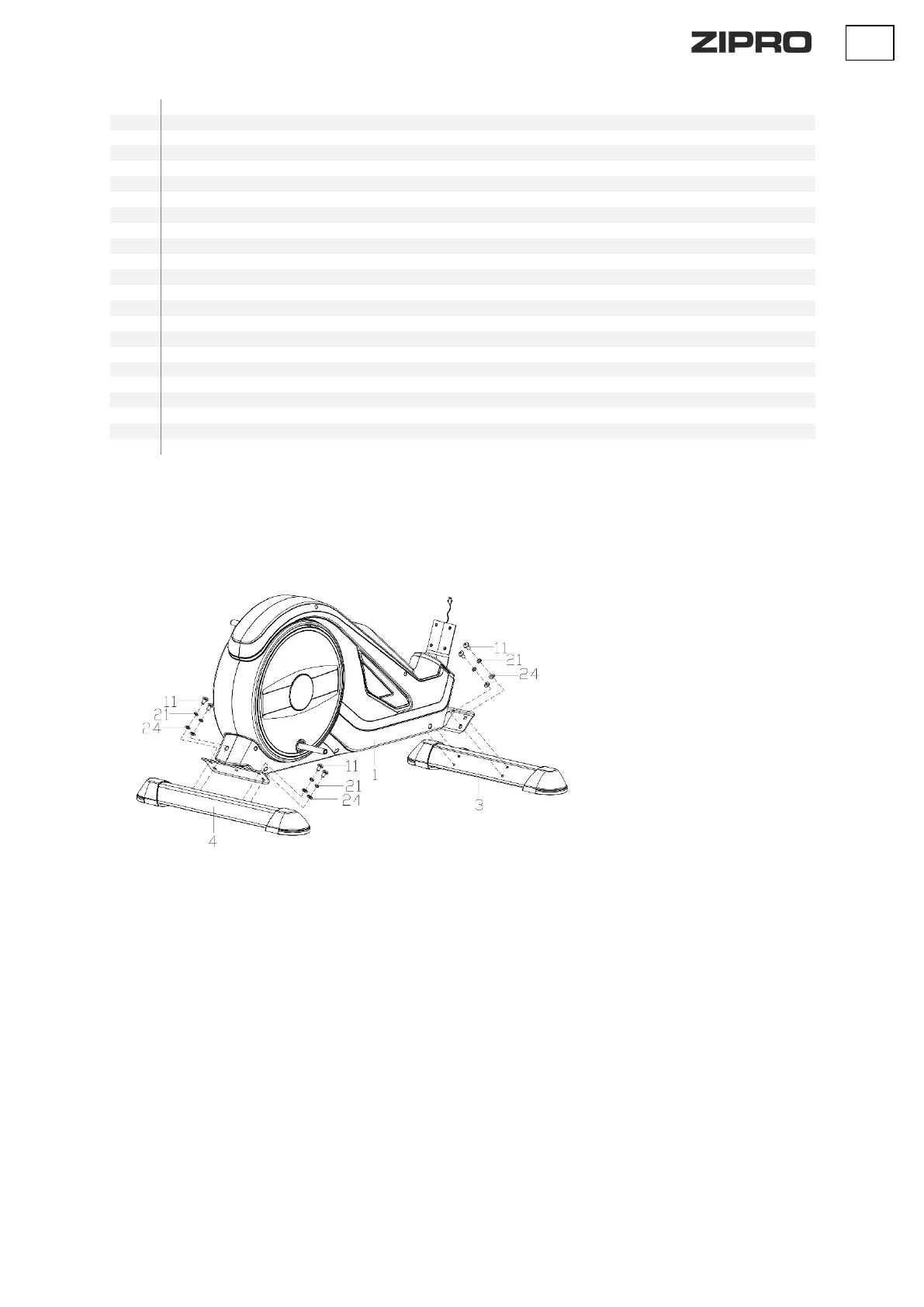

PASSO 1.
Fissare lo stabilizzatore posteriore (4) e lo
stabilizzatore anteriore (3) al telaio principale
(1) utilizzando le rondelle piatte (24), gli
appoggi flessibili (21), le viti (11).
ATTENTION ! Avant d’installer les
stabilisateurs, retirez la protection de
transport en plastique ou en carton, le cas
échéant.
ATTENZIONE! Lo stabilizzatore anteriore ha
ruote di trasporto.
