129

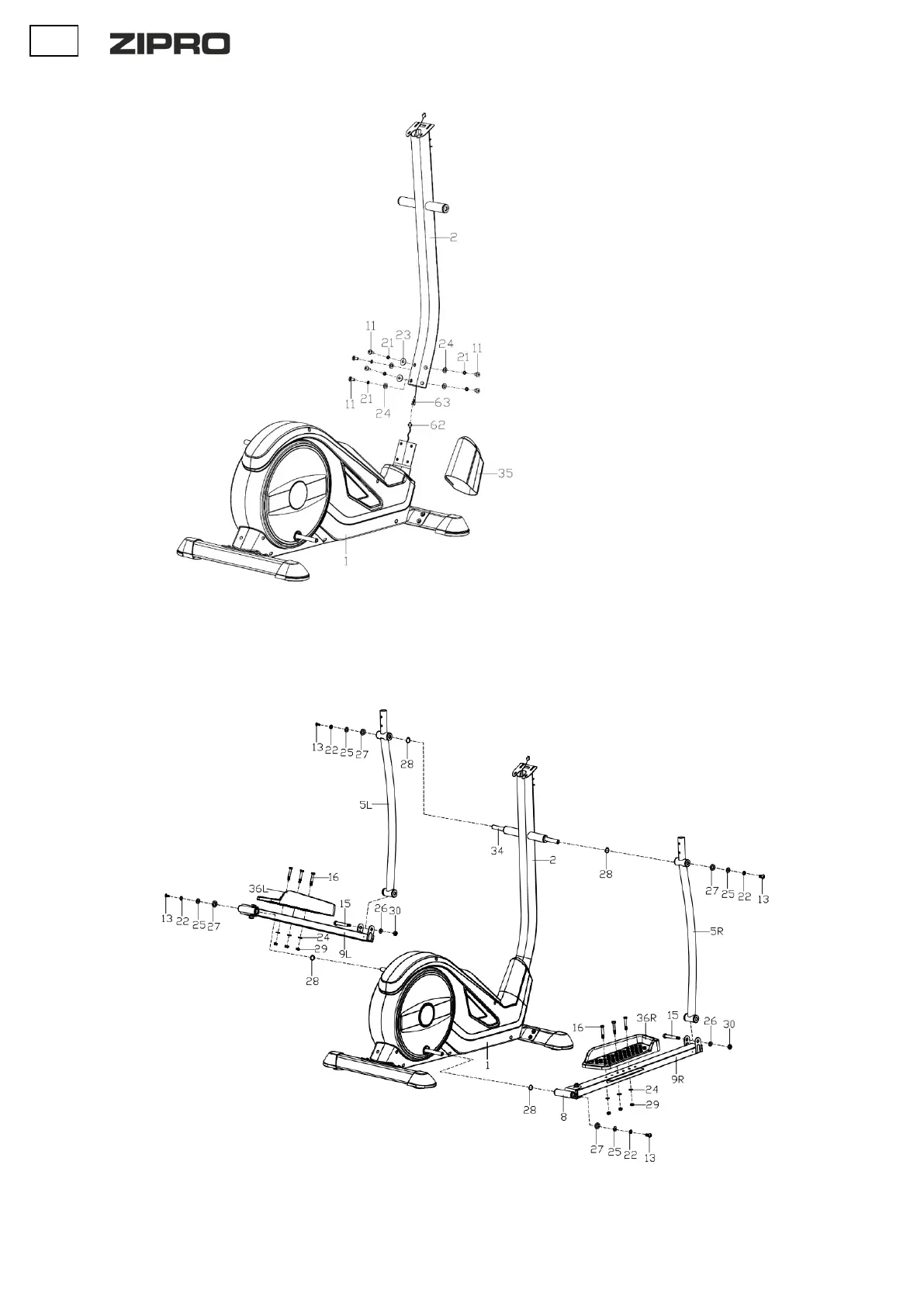

PASSO 2.
Posizionare la copertura (35) sul montante
manubrio (2).
Collegare il cavo del computer (63) al cavo di
connessione (62).
Fissare il montante del manubrio (2) al telaio
principale (1) con bulloni a brugola (11),
rondelle elastiche (24), rondelle curve (23) e
rondelle piatte (21).
PASSO 3.
a. Far scorrere l'asse lungo (34) orizzontalmente nella posizione appropriata sul piantone dello sterzo (2). Montare i bracci del manubrio destro e
sinistro (5L/R) sull'asse lungo (34) utilizzando le viti (13), le rondelle a D (27), le rondelle piatte (25), le rondelle elastiche (22) e le rondelle a onda
(28).
In questa fase, non serrare al massimo i componenti installati.
