130
b. Inserire le parti posteriori dei supporti dei pedali (9L/R) sulla pedivella
fissandole con le viti (13), le rondelle elastiche (22) e le rondelle piatte
(10).
In questa fase, non serrare al massimo i componenti installati.
Scopri come fare questa fase.
Scansiona il codice QR e guarda il film.
c. Avvitare i bracci inferiori, destro e sinistro (5L/R) ai supporti dei
pedali, destro e sinistro (9L/R) utilizzando le viti (15), le rondelle piatte
(26) ed i dadi (30).
Serrare tutti gli elementi.
d. Fissare i pedali, destro e sinistro (36L/R) sui supporti dei pedali,
destro e sinistro (9L/R) usando le viti esagonali (16), le rondelle piatte
(24) ed i dadi (29).
ATTENZIONE! I pedali destro e sinistro sono contrassegnati “R” per il
destro e “L” per il sinistro.

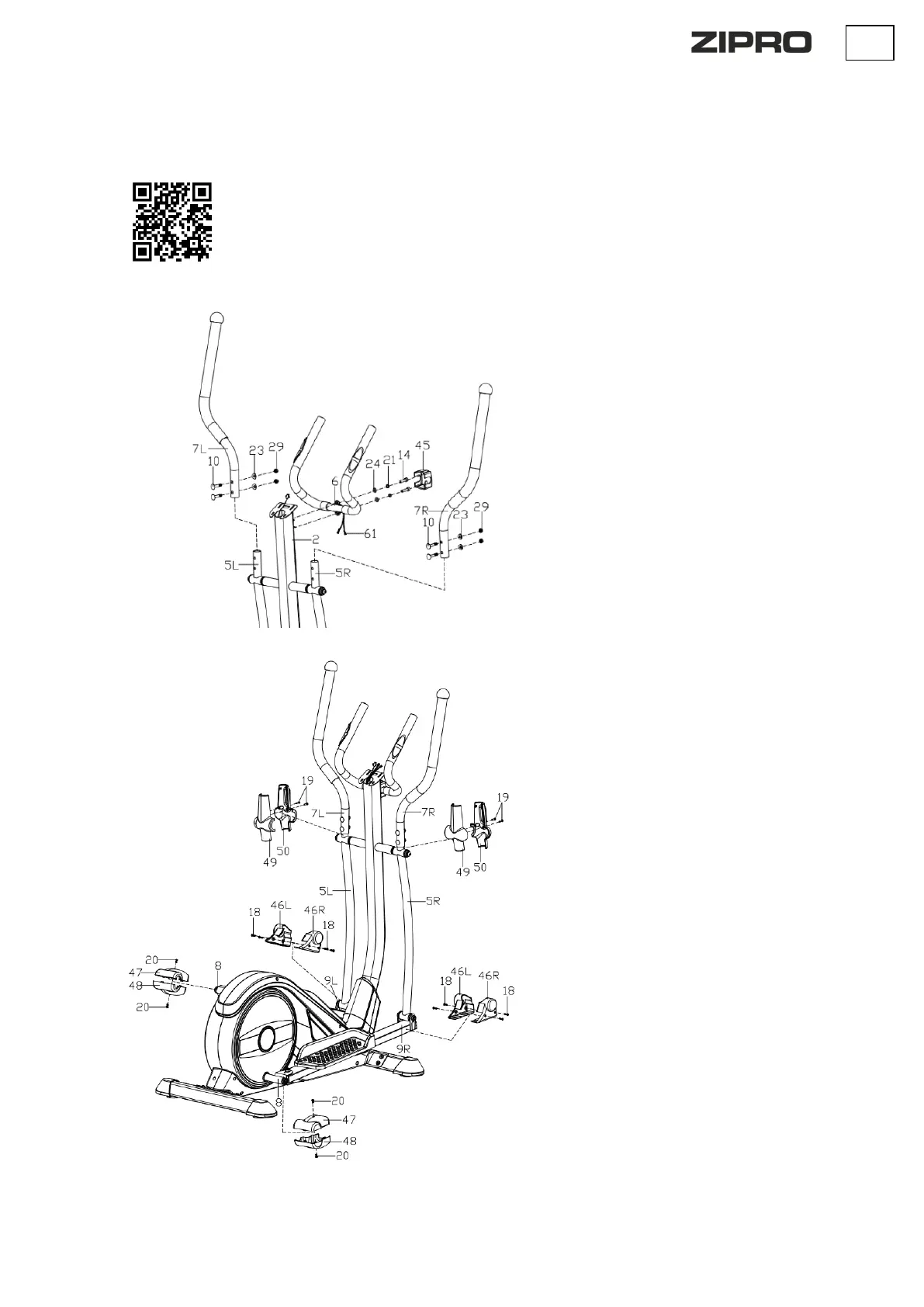

PASSO 4.
a. Fissare i bracci superiori, sinistro e destro (5L/R)
ai bracci inferiori, sinistro e destro (5L/R)
utilizzando le viti (10), le rondelle curve (23) ed i
dadi (29).
b. Tirare i cavi di misurazione del polso (61) dal
manubrio (6) attraverso il supporto del manubrio
(2).
c. Fissare il manubrio (6) al supporto del manubrio
(2) utilizzando le viti (14), gli appoggi flessibili (21)
e le rondelle piatte (12) come nella figura.
Mettere il coperchio del manubrio (45).
PASSO 5.
Fissare e avvitare il coperchio del braccio inferiore
(49, 50) con le viti (19).
Fissare e avvitare il coperchio anteriore per i
supporti dei pedali (46L/R) con le viti (18).
Montare e avvitare il coperchio posteriore per i
supporti dei pedali (47, 48) con le viti (20).
