MONTAGESCHEMA (→ Siehe Seite 2)
ACHTUNG! Es ist verboten, Teile zu verwenden, die aus anderen Quellen als vom Hersteller stammen.
TEILLISTE
NR.
BESCHREIBUNG
MENGE
NR.
BESCHREIBUNG
MENGE
1
Hauptrahmen
1
33
Netzgerät
1
2
Lenkerkolumne
1
34
Achse lang
1
3
Vorderer Fuß
1
35
Lenkerabdeckung
1
4
Hinterer Fuß
1
36L/R
Pedal
1/1
5L/R
Handgriffstütze
1/1
37
Computergehäuse
1
6
Lenkergriff
1
38
Computergehäuse
1
7L/R
Handgriff
1/1
39
Stecker
1
8
Verbindungsstück der Pedalbasis
2
40
Handgriffblende
2
9L/R
Pedalbasis
1/1
41
Quadratische Kappe
2
10
Schraube M8×L45 Φ8
4
42
Schaumstoffteil für Handgriff
2
11
Innensechskantschraube M8x15
14
43
Lenker
2
12
Innensechskantschraube M8x38xL12
2
44
Lenkerabdeckung
2
13
Innensechskantschraube M10x20
4
45
Lenkerabdeckung
1
14
Sechskantschraube M8x30
2
46L/R
Vordere Abdeckung der Pedalbasis
2xL/R
15
Sechskantschraube Φ12xM10x80
2
47
Hintere Abdeckung der Pedalbasis
2
16
Sechskantschraube M8x30
6
48
Hintere Abdeckung der Pedalbasis
2
17
Sechskantschraube M10x55
2
49
Handgriffstützenabdeckung
2
18
Kreuzschlitzschraube ST4.2x18
12
50
Handgriffstützenabdeckung
2
19
Kreuzschlitzschraube ST3.5x13
4
51
Nivellierauflage
4
20
Kreuzschlitzschraube M5x10
4
52L/R
Bodenkappe
2xL/R
21
Federunterlage D8
16
53
Handgriffhülse
4
22
Federunterlage D10
4
54
Achsmanschette aus Kunststoff
6
23
Gewölbte Scheibe Φ8xΦ20x2xR30
6
55
Hülse
4
24
Flache Unterlegscheibe D8xΦ16x1.5
22
56
Drehschraubenhülse
4
25
Flache Unterlegscheibe 10.5xΦ20x2
6
57
Transportrad
2
26
Flache Unterlegscheibe D12xΦ24x1.5
2
58
Kreuzschlitzschraube M5x10
4
27
D-Form-Scheibe ΦO28xΦI16.2x14xB5
4
59
Computer
1
28
Federscheibe Φ17xΦ23x0.3
4
60
Impulssensor
2
29
Nylonmutter M8
12
61
Pulssensordraht
2
30
Nylonmutter M10
4
62
Sensordraht
1
31
Äußere Sechskantmutter M10
4
63
Sensorverlängerungsdraht
1
32
Dekorative Abdeckung der Basis
4
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen durchzuführen.

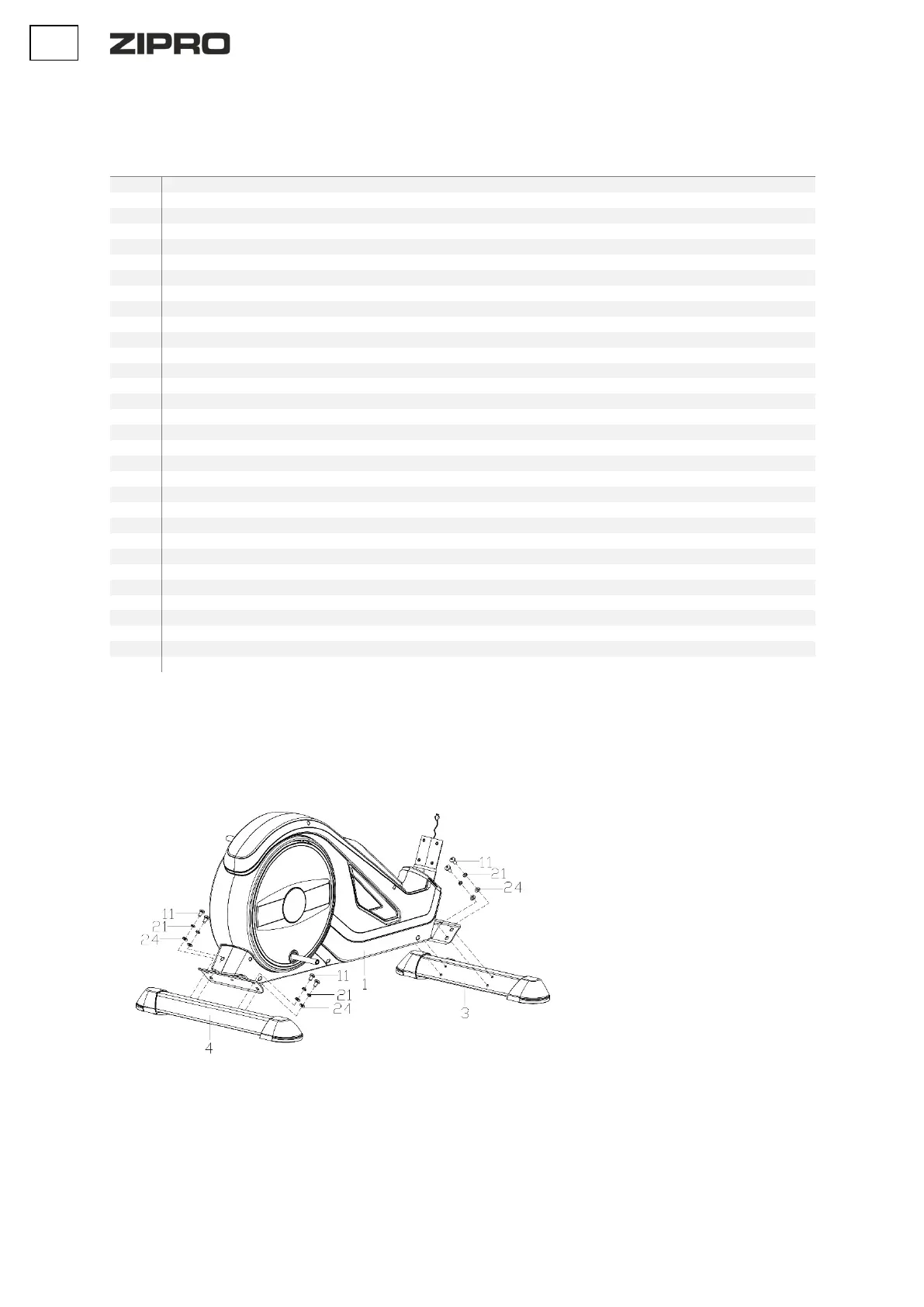

SCHRITT 1.
Befestigen Sie den hinteren (4) und vorderen (3)
Fuß mithilfe der flachen Unterlegscheiben (24),
Federunterlagen (21) und Schrauben (11) an den
Hauptrahmen (1).
ACHTUNG! Vor der Montage der Basis die Plastik-
oder Karton-Transportschutzvorrichtungen
entfernen, falls vorhanden.
ACHTUNG! Die vordere Basis hat Transporträder.
