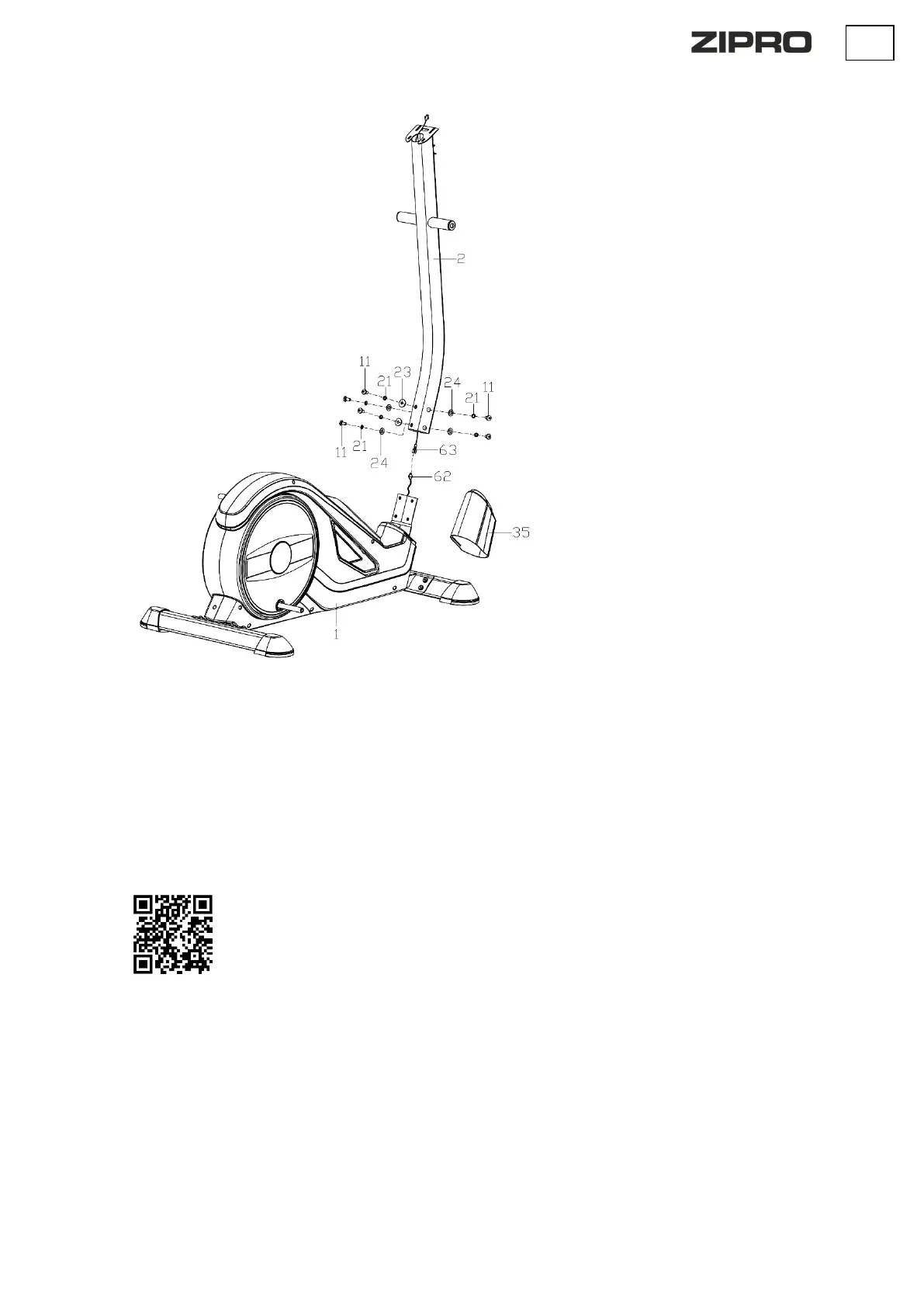

SCHRITT 2.
Befestigen Sie die Abdeckung (35) auf der
Lenkerkolumne (2).
Schließen Sie die Computerverbindungsleitung
(63) an die Sensorleitung (62) an.
Befestigen Sie die Lenkerkolumne (2) auf dem
Hauptrahmen (1), indem Sie die
Innensechskantschrauben (11) Flache
Unterlegscheibe (24), Gewölbte Scheibe (23) und
flachen Unterlegscheiben (21) verwenden.
SCHRITT 3.
a. Schieben Sie die lange Achse (34) waagerecht an die entsprechende
Stelle der Lenksäule (2). Montieren Sie den linken und rechten
Lenkerarm (5L/R) mit Schrauben (13), D-Scheiben (27),
Unterlegscheiben (25), Federscheiben (22) und Wellenscheiben (28) an
der langen Achse (34).
. Ziehen Sie in diesem Schritt die installierten Elemente noch nicht fest.
b. Setzen Sie die hinteren Teile der Pedalbasen (9L/R) auf die Kurbel
auf und befestigen Sie sie mit den Schrauben (13), Federunterlagen (22)
und flachen Unterlegscheiben (10).
Ziehen Sie in diesem Schritt die installierten Elemente noch nicht fest.
Sehen Sie, wie dieser Schritt ausgeführt wird.
Scannen Sie den QR-Code und sehen Sie sich den
Film an.
c. Schrauben Sie die linke und rechte Handgriffstütze (5L/R) mit der
linken und rechten Pedalbasis (9L/R) zusammen, indem Sie die
Schrauben (15), flachen Unterlegscheiben (26) i Muttern (30)
verwenden.
Ziehen Sie alle Elemente fest.
d. Befestigen Sie das linke und rechte Pedal (36L/R) an der linken und
rechten Pedalbasis (9L/R), indem Sie die Sechskantschrauben (16),
flachen Unterlegscheiben (24) und Muttern (29) verwenden.
ACHTUNG! Das linke und rechte Pedal sind mit „R“ für das rechte und
„L“ für das linke Pedal gekennzeichnet.
