5
PL
14
Śruba sześciokątna M8x30
2
46L/R
Przednia osłona podstaw pod pedały
2xL/R
15
Śruba sześciokątna Φ12xM10x80
2
47
Tylna osłona podstaw pod pedały
2
16
Śruba sześciokątna M8x30
6
48
Tylna osłona podstaw pod pedały
2
17
Śruba sześciokątna M10x55
2
49
Osłona ramienia rękojeści
2
18
Śruba krzyżakowa ST4.2x18
12
50
Osłona ramienia rękojeści
2
19
Śruba krzyżakowa ST3.5x13
4
51
Nakładka poziomująca
4
20
Śruba krzyżakowa M5x10
4
52L/R
Zaślepka podstawy
2xL/R
21
Podkładka sprężysta D8
16
53
Tuleja rękojeści
4
22
Podkładka sprężysta D10
4
54
Plastikowa tuleja osi
6
23
Podkładka łukowa Φ8xΦ20x2xR30
6
55
Tuleja
4
24
Podkładka płaska D8xΦ16x1.5
22
56
Tuleja śruby obrotowej
4
25
Podkładka płaska 10.5xΦ20x2
6
57
Kółko transportowe
2
26
Podkładka płaska D12xΦ24x1.5
2
58
Śruba krzyżakowa M5x10
4
27
Podkładka D-kształtna ΦO28xΦI16.2x14xB5
4
59
Komputer
1
28
Podkładka falista Φ17xΦ23x0.3
4
60
Sensory pulsu
2
29
Nylonowa nakrętka M8
12
61
Przewody pulsu
2
30
Nylonowa nakrętka M10
4
62
Przewód komputera
1
31
Zewnętrzna nakładka sześciokątna M10
4
63
Przewód łączący
1
32
Dekoracyjna nakładka podstawy
4
INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia. Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

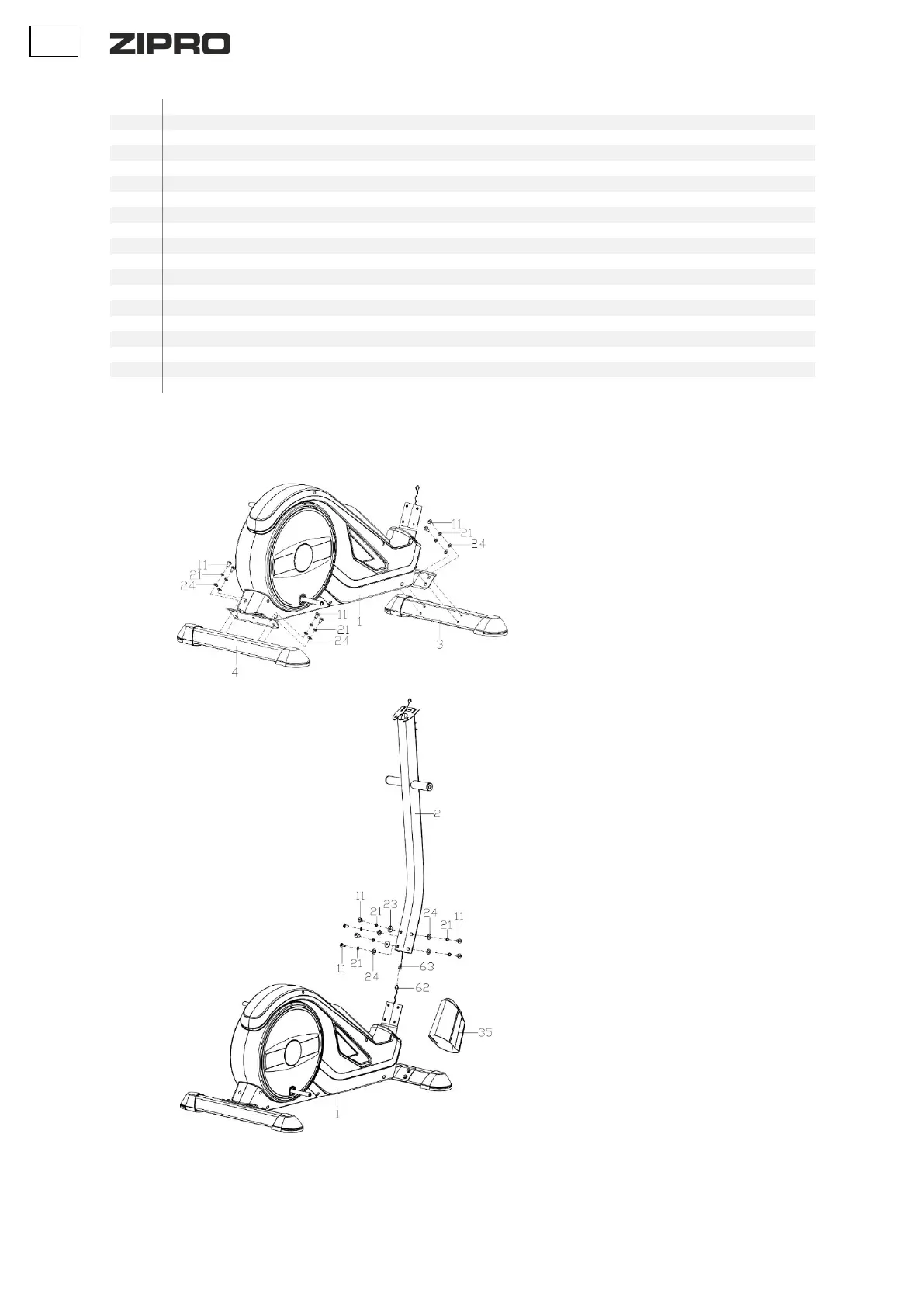

KROK 1.
Zamontuj tylną podstawę (4) oraz przednią (3) do
ramy głównej (1) używając podkładek płaskich
(24), podkładek sprężystych (21) oraz śrub (11).
UWAGA! Przed zamontowaniem podstaw usuń
plastikowe lub tekturowe zabezpieczenie
transportowe, jeżeli występuje.
UWAGA! Przednia podstawa posiada kółka
transportowe.
KROK 2.
Załóż osłonę (35) na sztycę kierownicy 2).
Połącz przewód komputera (62) z przewodem
łączącym (25).
Zamontuj sztycę kierownicy (2) na ramie głównej
(1) używając śrub imbusowych (11), podkładek
sprężystych (21), podkładek łukowych (23) i
podkładek płaskich (24).
