6
PL

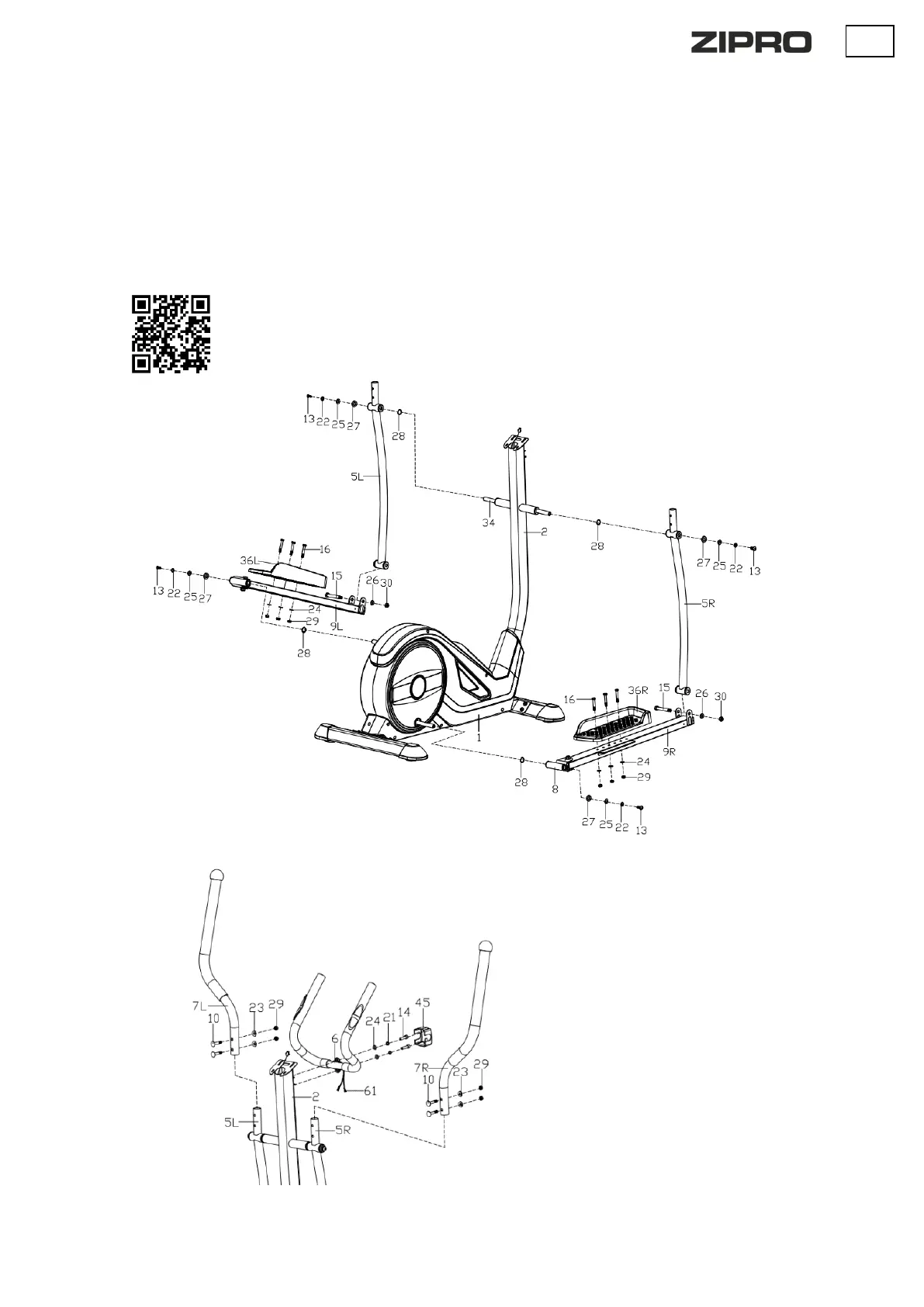

KROK 3.
a. Wsuń poziomo oś długą (34) w odpowiednie miejsce sztycy
kierownicy (2). Nałóż lewe i prawe ramię rękojeści (5L/R) na oś długą
(34) używając śrub (13), podkładek płaskich (25), podkładek D-
kształtnych (27), podkładek łukowych (23) oraz podkładek falistych
(28). Na tym etapie nie dokręcaj do oporu instalowanych elementów.
b. Nałóż tylne części podstaw pod pedały (9L/R) na korbę i zamocuj je
za pomocą śrub (13), podkładek sprężystych (22) oraz podkładek
płaskich (25).
Na tym etapie nie dokręcaj do oporu instalowanych elementów.
Sprawdź jak wykonać ten krok.
Zeskanuj kod QR i obejrzyj film.
c. Skręć lewe i prawe ramię rękojeści (5L/R) z lewą i prawą podstawą
pod pedał (9L/R) za pomocą śrub (15), podkładek płaskich (26) i
nakrętek (30).
Dokręć wszystkie elementy.
d. Zamontuj lewy i prawy pedał (36L/R) do lewej i prawej podstawy pod
pedał (9L/R) za pomocą śrub sześciokątnych (16), podkładek płaskich
(24) i nakrętek (29).
UWAGA! Prawy i lewy pedał są oznaczone “R” dla prawego i “L” dla
lewego.
KROK 4.
a. Zamontuj lewą i prawą rękojeść (7L/R) do
lewego i prawego ramienia rękojeści (5L/R)
używając śrub (10), podkładek łukowych (23) oraz
nakrętek (29).
b. Z kierownicy (6) przez sztycę kierownicy 2)
wyjmij przewody pomiaru pulsu (61).
c. Zamontuj kierownicę (6) do sztycy kierownicy
(2) za pomocą śrub (14), podkładek sprężystych
(21) i podkładek płaskich (24) jak na rysunku.
Załóż osłonę kierownicy (45).
