Zipro Wave White - Page 61

61
LT
18
Kryžminis varžtas ST4.2x18
12
50
Rankenos peties apsauga
2
19
Kryžminis varžtas ST3.5x13
4
51
Išlyginantysis antgalis
4
20
Kryžminis varžtas M5x10
4
52L/R
Pagrindo dangtelis
2xL/R
21
Elastinga poveržlė D8
16
53
Rankenos įvorė
4
22
Elastinga poveržlė D10
4
54
Plastikinis ašies batas
6
23
Banguota poveršlė Φ8xΦ20x2xR30
6
55
Įvorė
4
24
Plokščia poveržlė D8xΦ16x1.5
22
56
Varžto su kilpa įvorė
4
25
Plokščia poveržlė 10.5xΦ20x2
6
57
Transportavimo ratas
2
26
Plokščia poveržlė D12xΦ24x1.5
2
58
Kryžminis varžtas M5x10
4
27
D formos poveržlė ΦO28xΦI16.2x14xB5
4
59
Kompiuteris
1
28
Banguota poveržlė Φ17xΦ23x0.3
4
60
Impulsų jutiklis
2
29
Nailoninė veržlė M8
12
61
Impulsų jutiklio laidas
2
30
Nailoninė veržlė M10
4
62
Jutiklio laidas
1
31
Išorinė šešiakampė veržlė M10
4
63
Jutiklio ilginamasis laidas
1
32
Dekoratyvinis pagrindo dangtelis
4
MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu pristatytus įrankius. Įsitikinkite, ar įrenginio
montavimui turite pakankamai vietos. Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

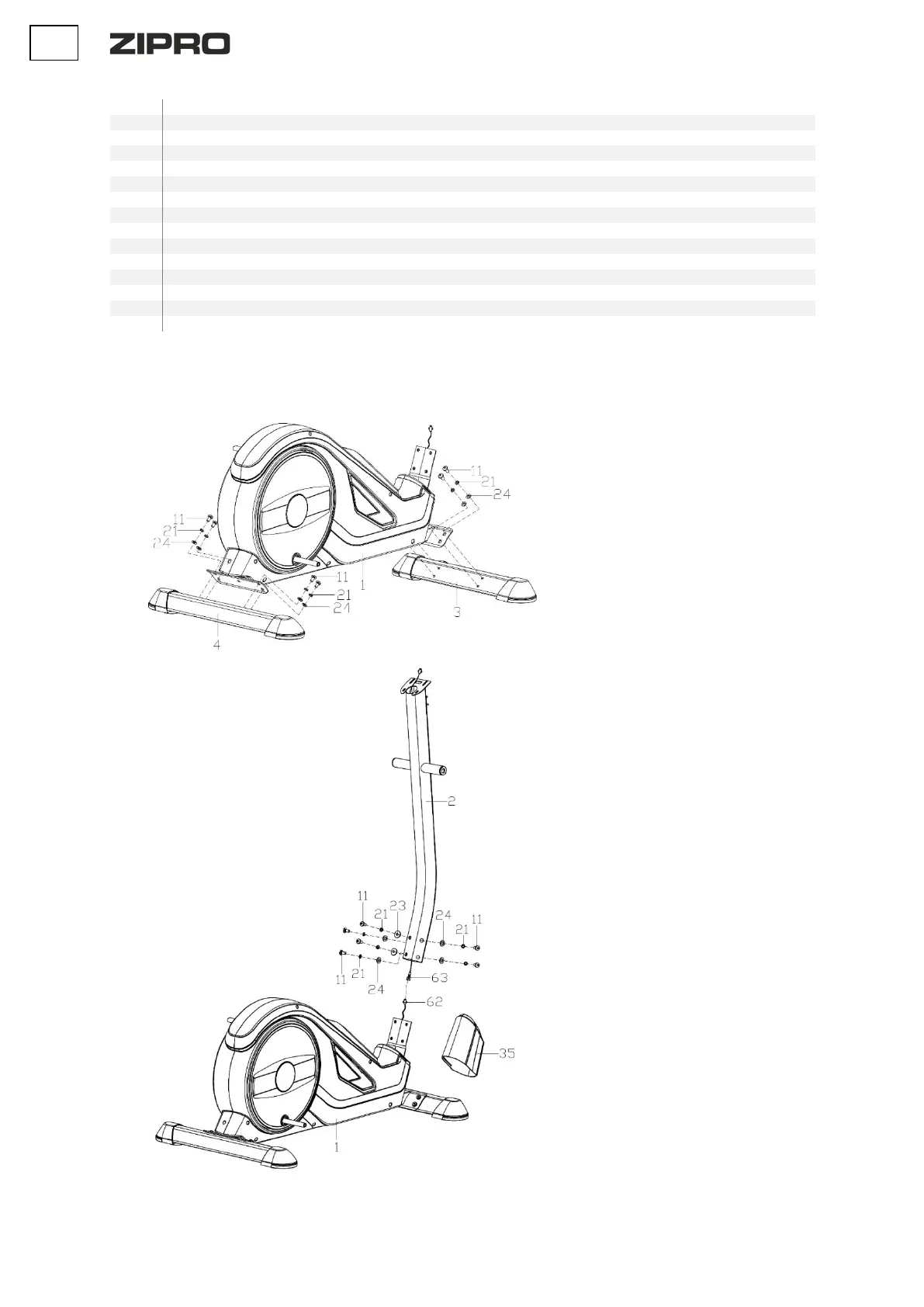

1 ŽINGSNIS.
Varžtais (11), plokščiomis poveržlėmis (24),
elastingomis poveržlėmis (21) bei prie pagrindinio
rėmo (1) pritvirtinkite galinį (4) ir priekinį pagrindą
(3).
DĖMESIO! Prieš pradėdami montuoti pagrindą,
nuimkite plastikines arba kartonines apsaugas,
panaudotas transportavimo metu (jeigu jos yra).
DĖMESIO! Priekiniame pagrinde yra
transportavimo ratukai.
2 ŽINGSNIS.
Ant vairo iškyšos (35) uždėkite apsaugą (2).
Sujunkite kompiuterio jungiantįjį laidą (63) su
jutiklio laidu (62).
Varžtais su šešiakampe įpjova (11), plokščia
poveržlėmis (24), banguota poveržlėmis (23) ir
plokščiomis poveržlėmis (21) prie pagrindinio
rėmo (1) pritvirtinkite vairo iškyšą (2).
