62

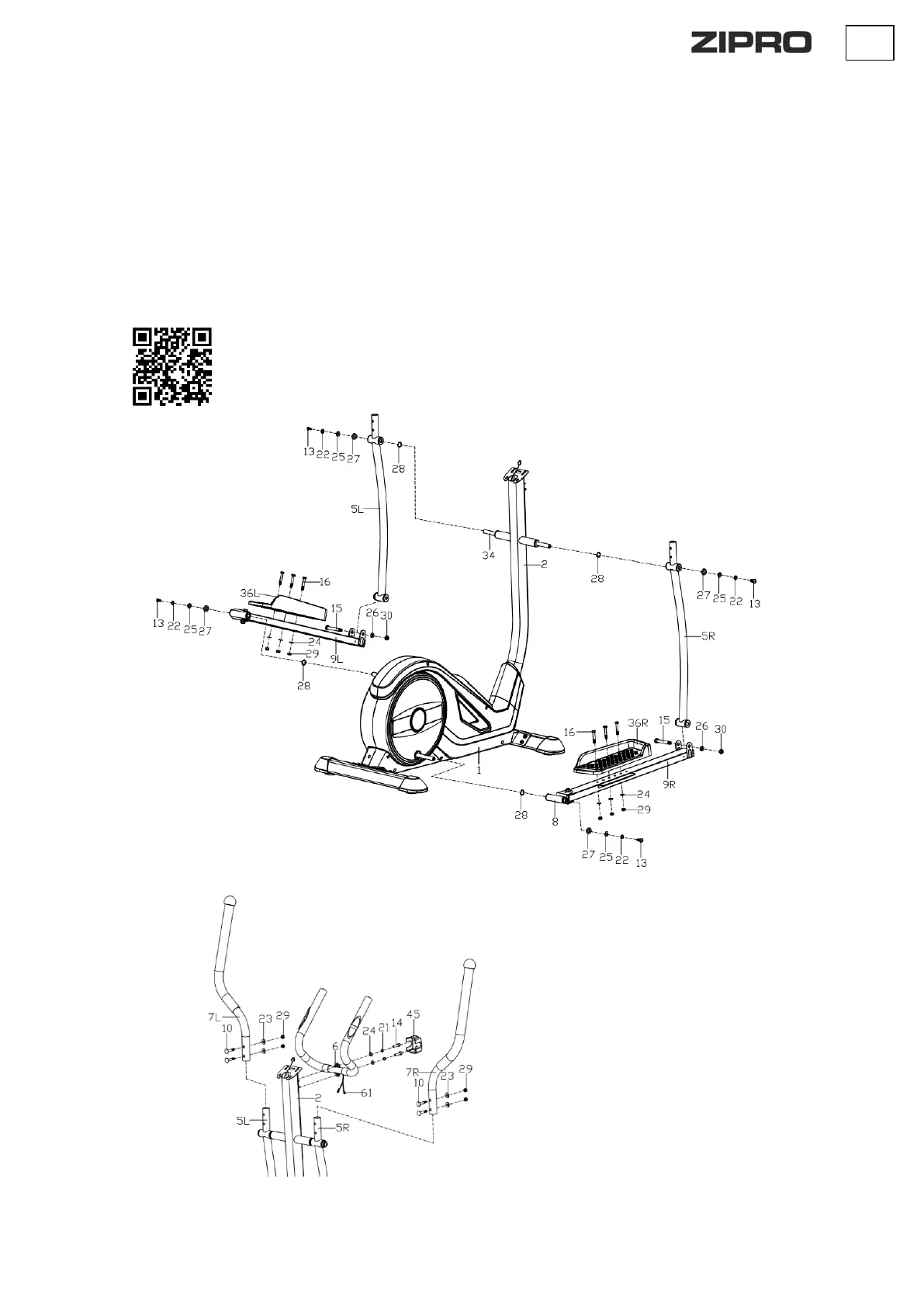

a. Horizontaliai įstumkite ilgąją ašį (34) į reikiamą vairo stulpelio (2)
vietą. Ant ilgosios ašies (34) pritvirtinkite kairės ir dešinės pusės vairo
svirtis (5L/R), naudodami varžtus (13), D formos poveržles (27),
plokščias poveržles (25), spyruoklines poveržles (22) ir bangines
poveržles (28).
Dar neprisukite visų elementų iki galo.
b. Ant skriejiko uždėkite galines pedalų pagrindo (9L/R) dalis ir
prisukite jas varžtais (13), elastingomis poveržlėmis (22) ir plokščiomis
poveržlėmis (10).
Dar neprisukite visų elementų iki galo.
Patikrinkite, kaip atlikti šį veiksmą.
Nuskaitykite QR kodą ir pažiūrėkite vaizdo įrašą.
c. Varžtais (15), plokščiomis poveržlėmis (26) ir veržlėmis (30) prisukite
kairįjį ir dešinįjį rankenos petį (5L/R) prie kairiojo ir dešiniojo pedalo
pagrindo (9L/R).
Gerai prisukite visus elementus.
d. Varžtais su šešiakampėmis galvutėmis (16), plokščiomis poveržlėmis
(24) ir veržlėmis (29) pritvirtinkite kairįjį ir dešinįjį pedalą (36L/R) prie
kairiojo ir dešiniojo pedalo pagrindo (9L/R).
DĖMESIO! Dešinysis ir kairysis pedalai pažymėti raidėmis: „R“ raidė
rodo dešinįjį pedalą, o „L“ raidė kairįjį.
4 ŽINGSNIS.
a. Varžtais (10), banguotomis poveržlėmis (23) ir
veržlėmis (29) pritvirtinkite kairiąją ir dešiniąją
rankeną (5L/R) prie kairiojo ir dešiniojo rankenos
peties (5L/R).
b. Iš vairo (6) per vairo iškyšą (2) ištraukite pulso
matavimo laidus (61).
c. Kaip parodyta iliustracijoje, varžtais (14),
elastingomis poveržlėmis (21) ir plokščiomis
poveržlėmis (24) prie vairo iškyšos (2) pritvirtinkite
vairą (6).
Uždėkite vairo apsaugą (45).
