Zipro Wave White - Page 94

94
HU
8
Pedáltalp csatlakozó
2
40
Markolat záródugó
2
9L/R
Pedáltalp
1/1
41
Négyzetes kupak
2
10
Csavar M8×L45 Φ8
4
42
Markolat szivacs
2
11
Imbuszcsavar M8x15
14
43
Kormány
2
12
Imbuszcsavar M8x38xL12
2
44
Kormány záródugó
2
13
Imbuszcsavar M10x20
4
45
Kormány burkolat
1
14
Hatlapfejű csavar M8x30
2
46L/R
Első pedáltalp burkolat
2xL/R
15
Hatlapfejű csavar Φ12xM10x80
2
47
Hátsó pedáltalp burkolat
2
16
Hatlapfejű csavar M8x30
6
48
Hátsó pedáltalp burkolat
2
17
Hatlapfejű csavar M10x55
2
49
Markolatcső burkolat
2
18
Phillips csavar ST4.2x18
12
50
Markolatcső burkolat
2
19
Phillips csavar ST3.5x13
4
51
Szintező elem
4
20
Phillips csavar M5x10
4
52L/R
Alap kupak
2xL/R
21
Rugós csavaralátét D8
16
53
Mozgó kar hüvely
4
22
Rugós csavaralátét D10
4
54
Műanyag tengelytámasz
6
23
Íves alátét Φ8xΦ20x2xR30
6
55
Hüvely
4
24
Lapos alátét D8xΦ16x1.5
22
56
Gyűrűs csavar henger
4
25
Lapos alátét 10.5xΦ20x2
6
57
Szállító kerék
2
26
Lapos alátét D12xΦ24x1.5
2
58
Phillips csavar M5x10
4
27
D-alakú alátét ΦO28xΦI16.2x14xB5
4
59
Számítógép
1
28
Hullámos alátét Φ17xΦ23x0.3
4
60
Impulzus érzékelő
2
29
Nylon anyacsavar M8
12
61
Impulzusérzékelő vezeték
2
30
Nylon anyacsavar M10
4
62
Érzékelő vezeték
1
31
Külső hatszögletű anya M10
4
63
Érzékelő hosszabbító vezeték
1
32
Dekoratív alapfedél
4
ÖSSZESZERELÉSI ÚTMUTATÓ
FIGYELEM! Az összeszerelés során tartsd be az alábbi lépéseket és a termékhez mellékelt szerszámokat használd.
Készíts elő elegendő szabad helyet az eszköz összeszereléséhez.
Az egyes elemek nagy súlyára való tekintettel az összeszerelést két embernek javasolt elvégeznie.

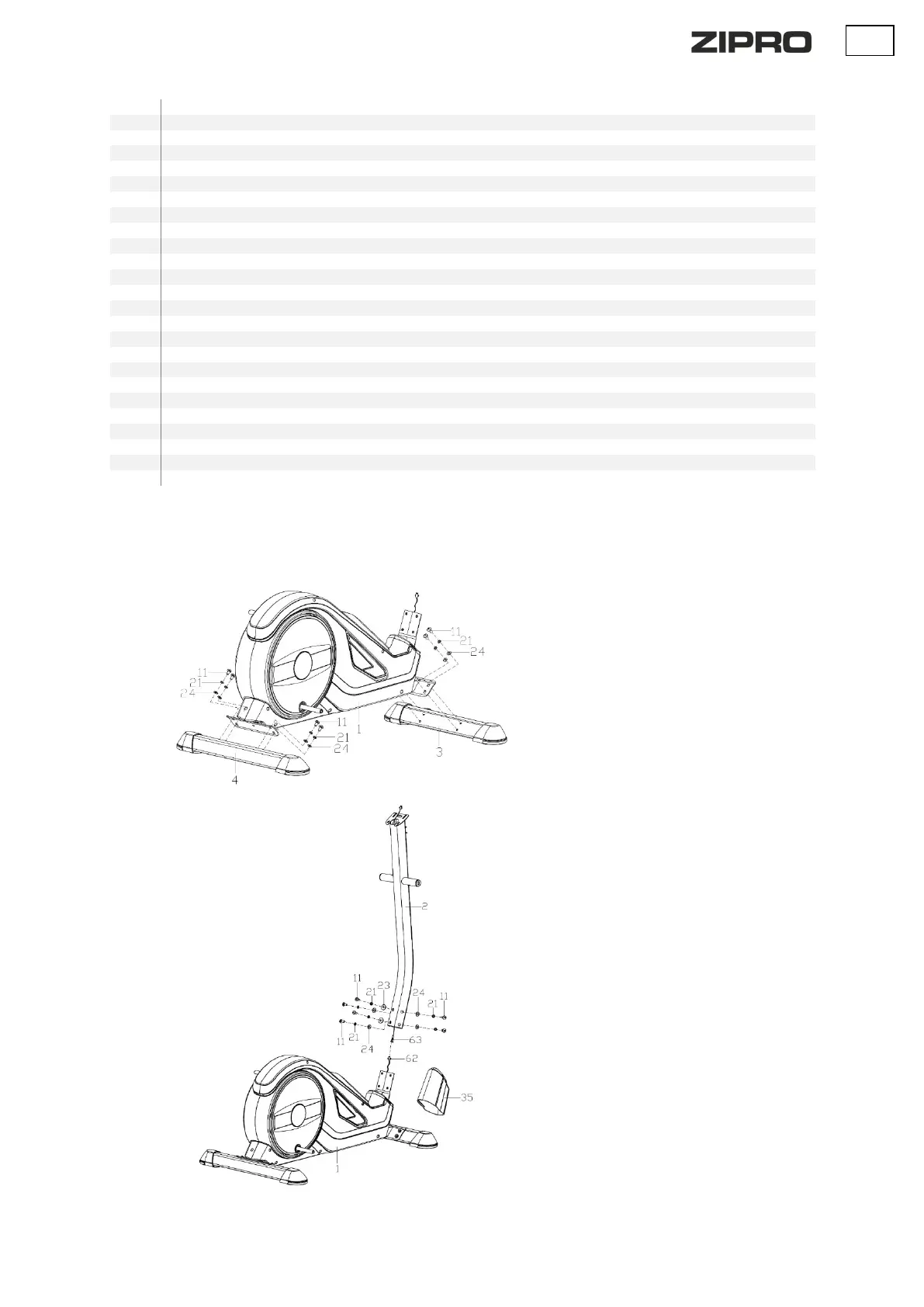

1. LÉPÉS
Szereld fel a hátsó talpat (4) és az első talpat (3) a
vázra (1) a lapos alátétekkel (24), rugós alátétekkel
(21) és az csavarokkal (11).
FIGYELEM! A talpak felszerelése előtt, ha van,
távolítsd el a műanyag vagy karton szállítási
védőelemet.
FIGYELEM! Az elülső talp szállítógörgőkkel
rendelkezik. .
2. LÉPÉS
Tedd fel a burkolatot (35) a kormányszárra (2).
Csatlakoztasd a csatlakozókábelt (62) a
számítógép kábelével (63).
Szerelje a kormányoszlopot (2) a főkerethez (1)
imbuszcsavarokkal (11), rugós alátétekkel (24),
görbe alátétekkel (23) és lapos alátétekkel (21).
