Zipro Wave White - Page 95

95
HU

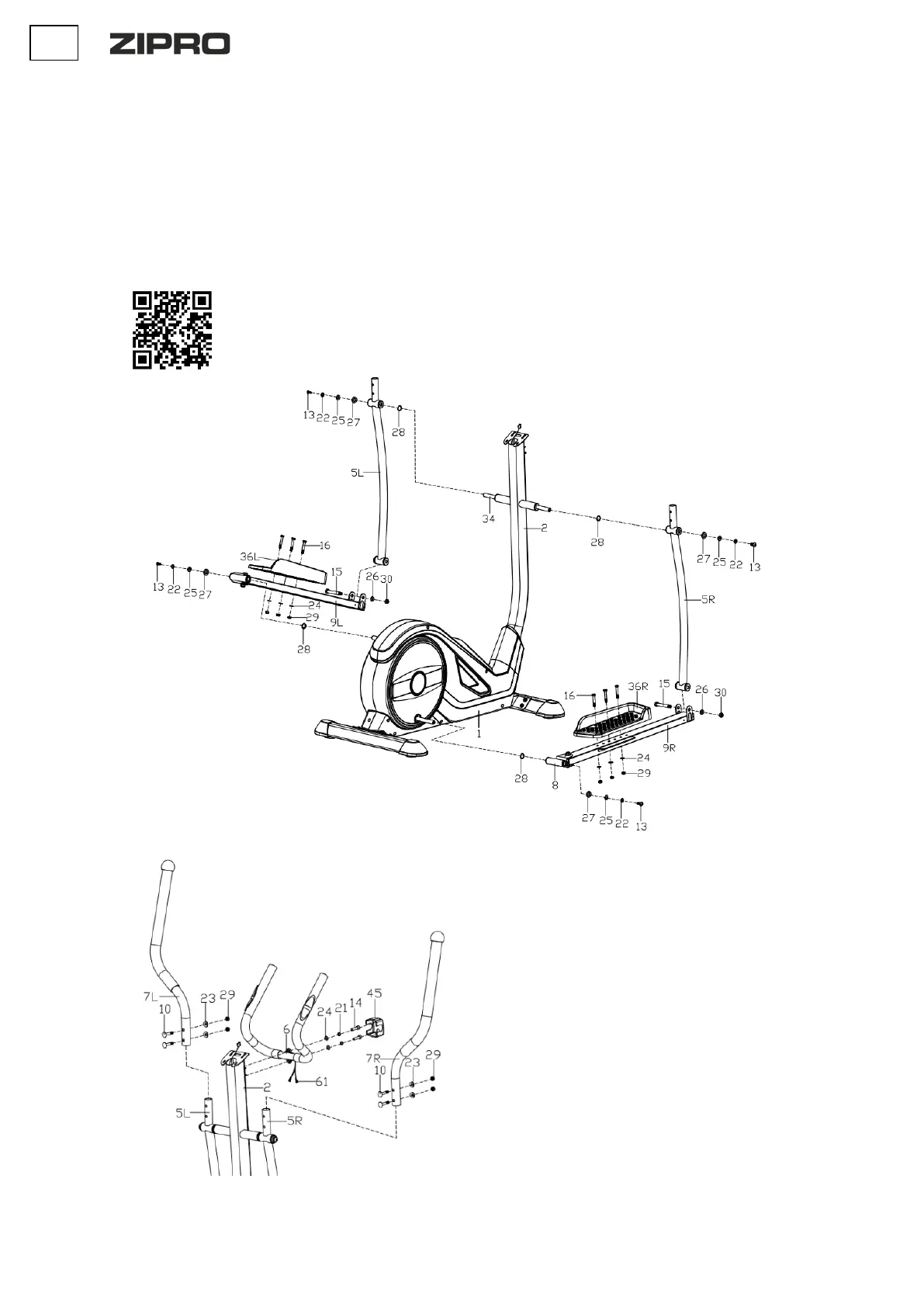

3. LÉPÉS
a. Csúsztassa a hosszú tengelyt (34) vízszintesen a kormányoszlop (2)
megfelelő helyére. Szerelje fel a bal és jobb kormánykarokat (5L/R) a
hosszú tengelyre (34) a csavarok (13), a D alakú alátétek (27), a lapos
alátétek (25), a rugós alátétek (22) és a hullámos alátétek (28)
segítségével.
Itt még ne húzd meg ellenállásig a felszerelt elemeket.
b. Helyezd fel a hátsó pedáltalpat (9L/R) a hajtókarra és rögzítsd a
csavarokkal (13), rugós alátétekkel (22) és a lapos alátétekkel (10).
Itt még ne húzd meg ellenállásig a felszerelt elemeket.
Nézd meg, hogyan kell végrehajtani ezt a lépést.
Olvasd be a QR-kódot és nézd meg a videót.
c. Forgasd el a bal és a jobb mozgó kart (5L/R) a bal és a jobb
pedáltalppal (9L/R) a csavarokkal (15), lapos alátétekkel (26) és az
anyacsavarokkal (30).
Húzd meg az elemeket.
d. Szereld fel a bal és a jobb pedált (36L/R) a bal és a jobb pedáltalpra
(9L/R) a hatlapfejű csavarokkal (16), lapos alátétekkel (24) és az
anyacsavarokkal (29).
FIGYELEM! A jobb és a bal pedálok jelölése: “R” jobb pedál és “L” bal
pedál.
4. LÉPÉS
a. Szereld fel a bal és a jobb markolatot (5L/R) a
bal és a jobb mozgó karra (5L/R) a csavarokkal
(10), íves alátétekkel (23) és az anyacsavarokkal
(29).
b. Vedd ki a pulzusmérő kábelt (61) a kormányból
(6) a kormányszáron (2) át.
c. Szereld fel a kormányt (6) a kormányszárra (2) a
csavarokkal (14), rugós alátétekkel (21) és a lapos
alátéttel (24) az ábrán látható módon.
Tedd fel a kormány burkolatot (45).
