NG5-NG7-NG9
Italiano
D01474-16 5
Visualizzazioni
V
A
LINE
ALARM
MODE
V A
END CHARGE
ON CHARGE
100%
START
80% 80%
SET
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F

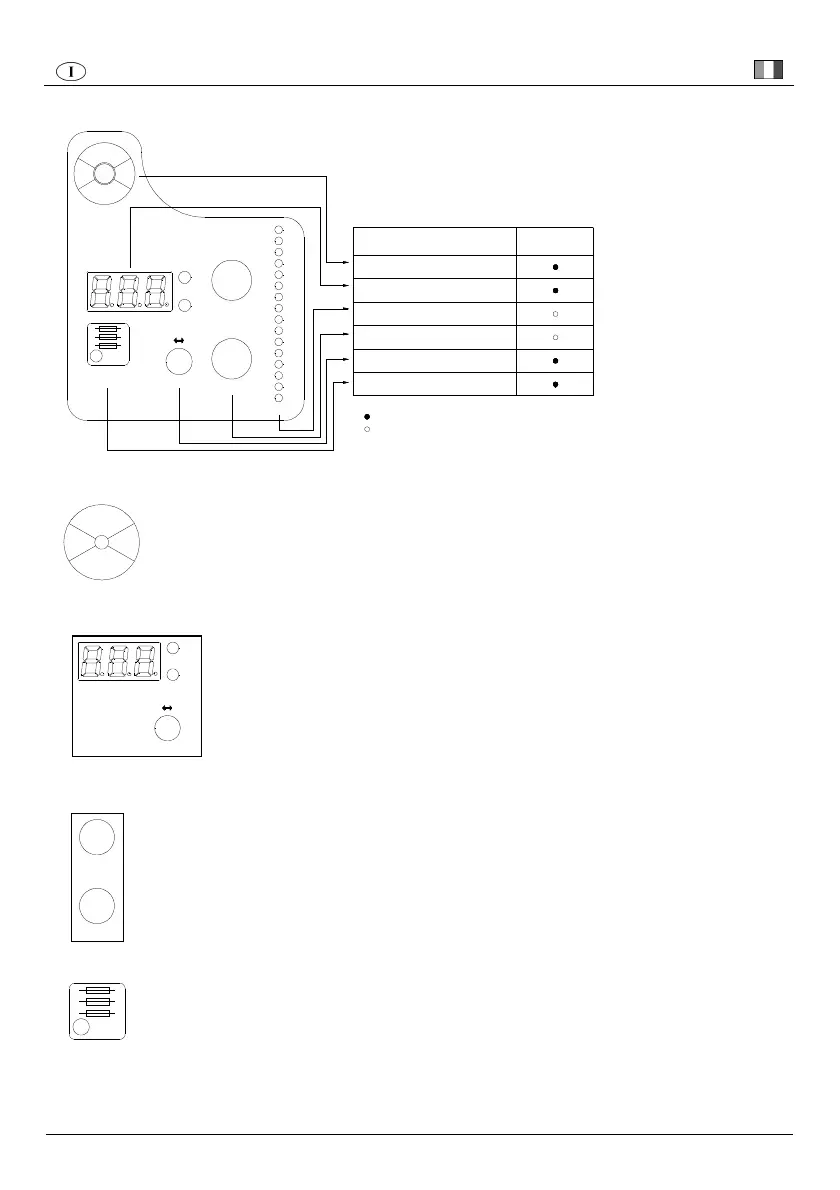

Descrizione Allestimento
Indicatore Stato Carica
Strumento Digitale
Set Curve di Carica
Semaforo
Sel. Mode Strumento Digitale
Indicatore Allarme Alimentazione
Di serie
Optional
Indicatore dello Stato di Carica
Il LED ROSSO indica che la batteria è nella fase iniziale della carica.
Il LED GIALLO indica che la batteria ha raggiunto l’80% della carica.
Il LED VERDE indica che la batteria ha raggiunto il 100% della carica.
Ulteriori dettagli si trovano nella descrizione della Curva di Carica.
Strumento Digitale
Lo Strumento Digitale indica la tensione di uscita espressa in Volt (V) e la corrente di uscita espressa in
Ampère (A).
La grandezza visualizzata è individuata dall'accensione del LED dell'unità di misura
corrispondente.
Attraverso il pulsante MODE è possibile selezionare la grandezza da visualizzare.
N.B. Lo strumento indica con tre punti ... le tensioni di uscita inferiori al valore nominale della batteria.
Semaforo
Il LED ROSSO acceso indica che il processo di carica (costituito dalla fase di CARICA e da un'eventuale fase di
ATTESA) è in corso.
Il LED VERDE si accende al termine della carica e sta a indicare che la batteria è pronta per essere utilizzata.
Indicatore di Allarme di Alimentazione
Questo LED ROSSO si accende in due situazioni:
1. quando manca una fase nel circuito di alimentazione (in tale condizione il caricabatteria non
funziona e l’indicatore dello Stato di Carica diventa giallo - verificare l’alimentazione e i fusibili di
ingresso);
2. quando ci si trova nella condizione di Start/Stop hardware aperto (in tale condizione il
caricabatteria è spento e l’indicatore dello Stato di Carica diventa giallo).
