Zivan NG5 - Auxiliary Contacts; LED Bar Graph and Digital Instrument; Battery Characteristics

NG5-NG7-NG9
Italiano

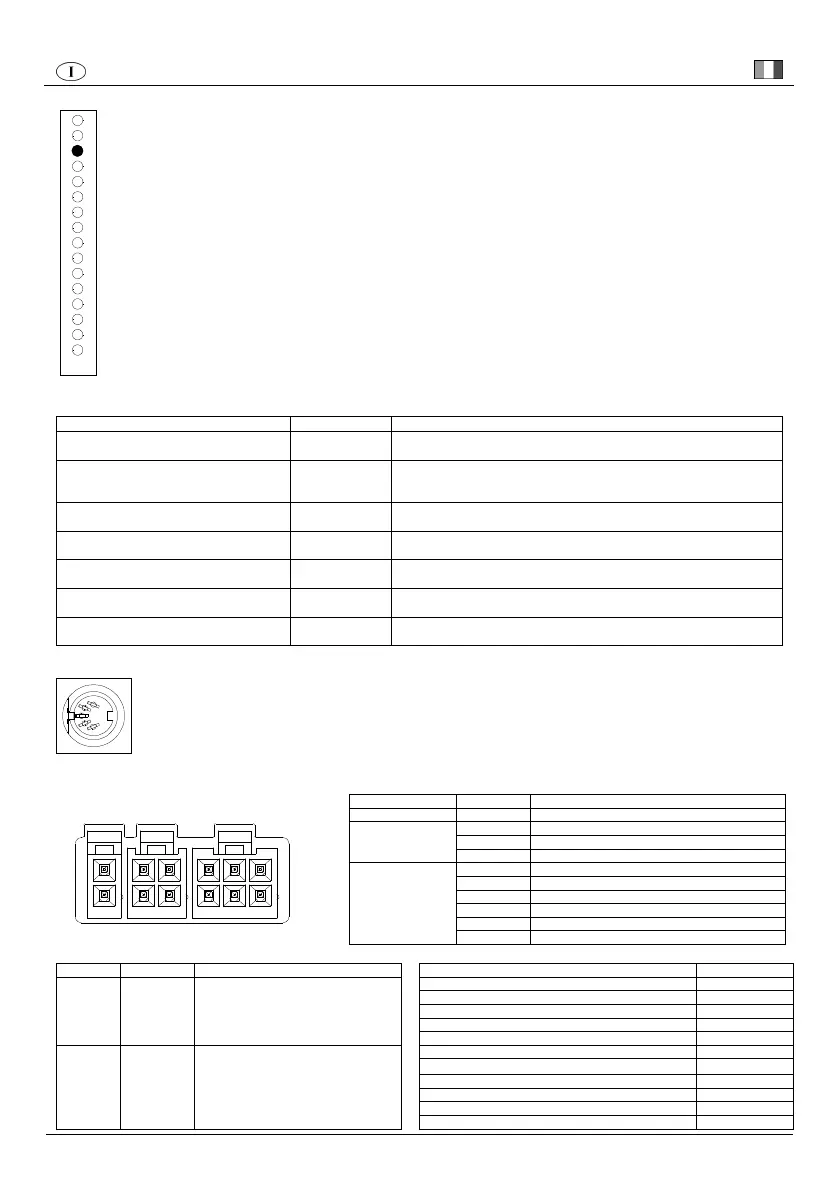

D01474-16 6
A
B
AUX
1
2
4
11
6
2 13
Selezione Curve di Carica
1. Programmazione
Tenere premuto il pulsante MODE mentre si chiude l’interruttore generale (ON) e rilasciarlo appena si illuminano tutti i LED
gialli. A questo punto rimarrà acceso il solo LED giallo sulla posizione “0” e inizieranno a lampeggiare i LED rossi “V” e “A”:
per 3 secondi in modo lento (un lampeggio al secondo) poi 5 secondi in modo veloce (5 lampeggi al secondo) e così di
seguito in modo ciclico:
MODALITÀ SELEZIONE (lampeggio lento dei LED V e A [1Hz])
MODALITÀ MEMORIZZAZIONE (lampeggio veloce dei LED V e A [5Hz])
2. Selezione
In MODALITÀ SELEZIONE: premere ripetutamente il pulsante MODE sino ad accendere il LED corrispondente alla
selezione desiderata e rilasciare il pulsante MODE per 3 secondi per entrare in MODALITÀ MEMORIZZAZIONE.
3. Memorizzazione
In MODALITÀ MEMORIZZAZIONE premere il pulsante MODE per memorizzare la selezione desiderata e fare partire il
caricabatteria.
Il rilascio del pulsante MODE per 5 secondi consente di ritornare in MODALITÀ SELEZIONE.
N.B. Mantenendo premuto il pulsante MODE per più di 5 secondi chiudendo l’interruttore generale, si memorizza
l'impostazione predefinita di fabbrica (default).
Allarmi (Segnalazione acustica bitonale)
Segnalazione acustica bitonale + LED lampeggiante indicano una situazione di Allarme (in cui il caricabatteria cessa di erogare corrente).
Condizione
Tipo di Allarme
Descrizione (Azione)
Segnalazione acustica + ROSSO
lampeggiante
Presenza Batteria Batteria scollegata o non conforme (Verificare il collegamento e la
tensione nominale).
Segnalazione acustica + GIALLO
lampeggiante
Sonda termica Sonda termica scollegata durante la ricarica o fuori range di
funzionamento (Verificare il collegamento della sonda e misurare
temperatura batteria).
Segnalazione acustica + VERDE
lampeggiante
Timeout Fase1 e/o Fase 2 di durata superiore ai massimi consentiti (Verificare la
capacità della batteria).
Segnalazione acustica + ROSSO-GIALLO
lampeggianti
Corrente Batteria Perdita del controllo della Corrente di uscita (Guasto della logica di
controllo).
Segnalazione acustica + ROSSO-VERDE
lampeggianti
Tensione Batteria Perdita del controllo della Tensione di u
scita (Batteria scollegata o guasto
della logica di controllo).
Segnalazione acustica + GIALLO-VERDE
lampeggianti
Selezione È stata selezionata una configurazione inutilizzat
a (Verificare la posizione
del selettore).
Segnalazione acustica + ROSSO-GIALLO-
VERDE lampeggianti
Termico Sovratemperatura dei semiconduttori (Verificare il funzionamento del
ventilatore).
Sonda Termica e/o Indicatore Esterno
Sonda Termica e/o Indicatore Esterno sono Optional che si collegano alla presa 5 poli 180°.
Salvo diversa indicazione, la compensazione della Tensione di Batteria in funzione della temperatura della
Sonda Termica è di -5mV/°C per elemento. Il range di controllo della Sonda Termica va da -20°C a +50°C.
Attenzione: oltre i +50°C il caricabatteria segnala un allarme e si blocca la carica.
L’Indicatore Esterno riproduce fedelmente l’indicatore dello Stato di Carica posto sull’apparecchiatura.
Ulteriori dettagli si trovano nella descrizione della Curva di Carica.
Contatti Ausiliari
Sezione
Funzione
Descrizione
(salvo diversa indicazione) Corrente nominale/Max corrente istantanea A 10/15
Sezione 2
Presenza
Rete
All’accensione dell’apparecchiatura, il
contatto Normalmente Aperto (NO) si
CHIUDE e il contatto Normalmente
Chiuso (NC) si APRE.
Tensione nominale/Max tensione commutabile Vac 250/250
Carico nominale in AC1 VA 2500
Carico nominale in AC15 (230 Vac) VA 500
Portata motore monofase (230 Vac) kW 0.37
Potere di rottura in DC1: 30/110/220 VA 10/0.3/0.12
Sezione 1
Carica
Terminata o
Fase
Tampone
Al raggiungimento della Fase Stop o
della Fase No Stop, il contatto
Normalmente Aperto (NO) si CHIUDE e il
contatto Normalmente Chiuso (NC) si
APRE.
Carico minimo commutabile mW (V/mA) 500 (5/100)
Durata meccanica AC/DC cicli
—/10×10
6
Durata elettrica a carico nominale in AC1 cicli 100×10³
Isolamento secondo EN 61810-1 ed. 2 2.5 kV/2
Isolamento tra bobina e contatti (1.2/50 μs) kV 4
Rigidità dielettrica tra contatti aperti Vac 1000
Connettore
Pin N°
Descrizione
A 1-2 Start/Stop Hardware
B
1 GND
2 Sensore Air pump
3-4 Contatti Air pump
AUX
1 NC (normalmente chiuso) Sez. 2
2 COM (comune) Sez. 2
3 NO (normalmente aperto) Sez. 2
4 NC (normalmente chiuso) Sez. 1
5 COM (comune) Sez. 1
6 NO (normalmente aperto) Sez. 1
SET
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
