9.5 Plateau de batterie
Le plateau de batterie contient la batterie et le GPS, et permet d’accéder au compartiment des principaux
composants électroniques. Cette section explique comment retirer le plateau pour accéder à l’intérieur du Solo.
9.5.1 Couvercle du GPS
Le couvercle du GPS est le bouchon plat à bout noir devant le plateau de batterie. Pour le retirer, utilisez un petit
outil de soulèvement pour détacher les quatre agrafes le long du bord arrière du couvercle.

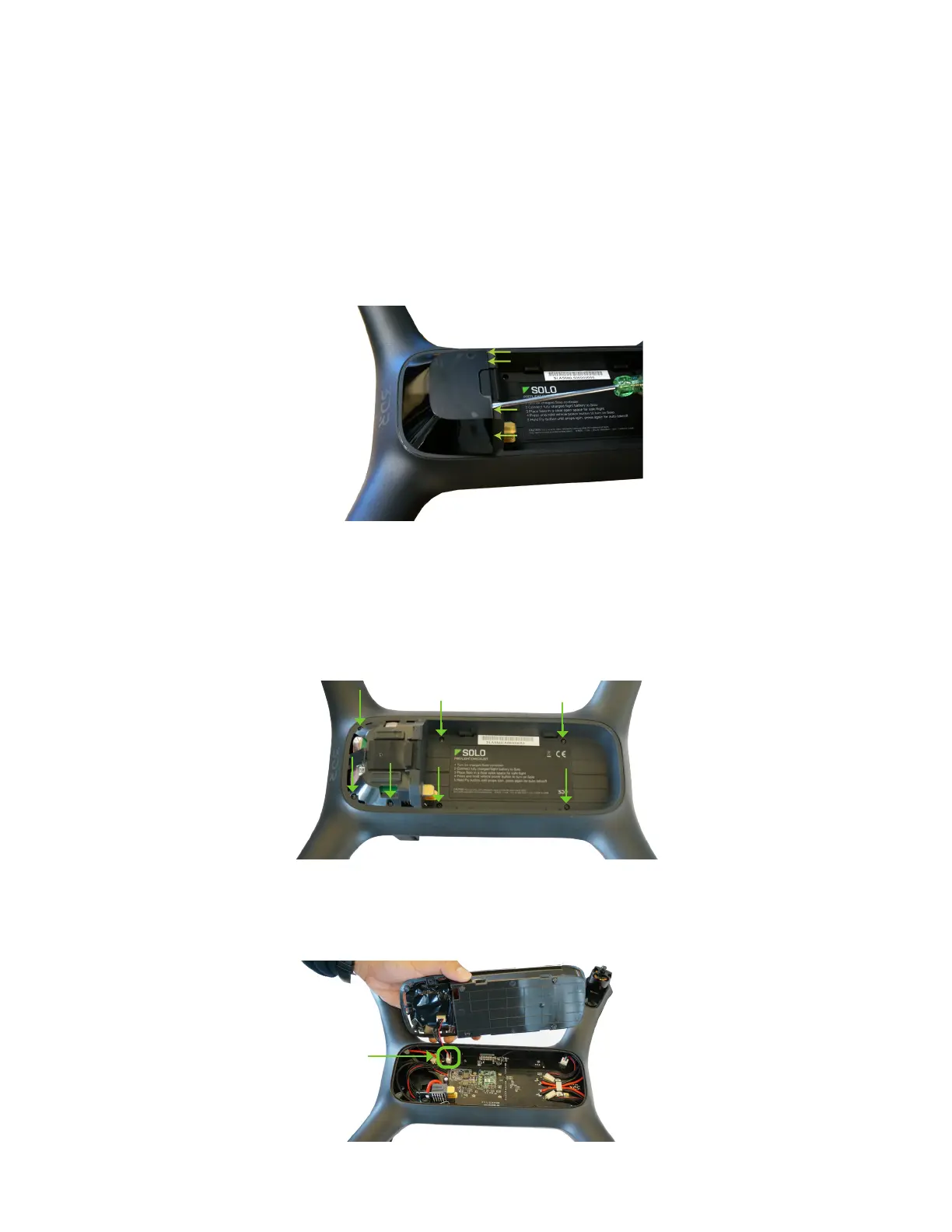

Figure 9.5.1.1: Retrait du couvercle du GPS
9.5.2 Retrait de plateau de batterie
Pour détacher le plateau de batterie et accéder au compartiment des principaux composants électroniques du Solo,
utilisez un petit tournevis Philips pour retirer les 7 vis fixant le plateau de batterie au Solo.
Figure 9.5.2.1: Retrait du plateau de batterie
Le plateau de batterie reste relié au Solo par l’intermédiaire du câble GPS. Levez soigneusement le plateau, juste
assez pour accéder au tableau en dessous.
Figure 9.5.2.2: Détachement du plateau de batterie
Connecteur GPS
