3M Bedienungsanleitung 3
DE

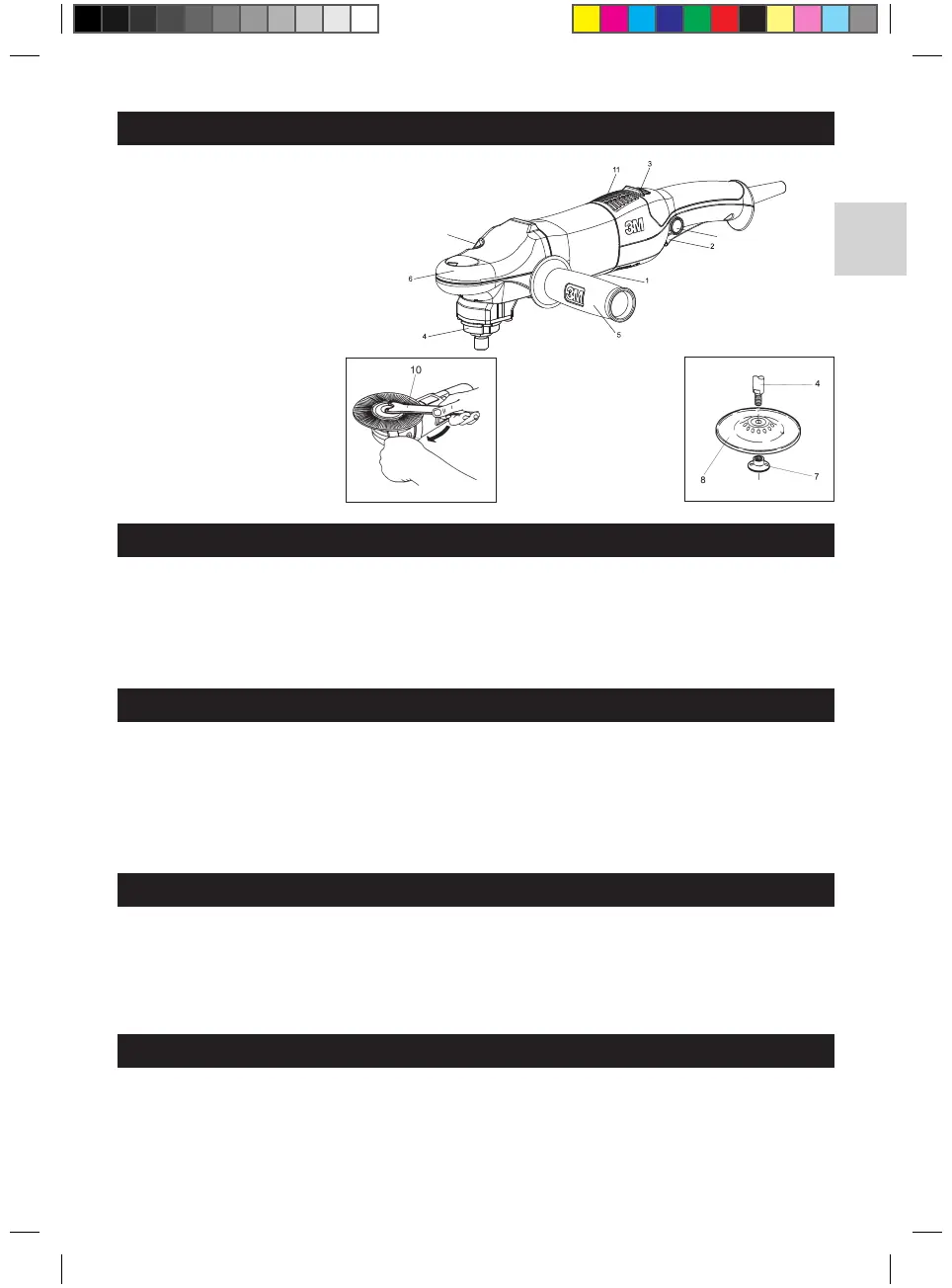

1 - Maschinenschild
2 - AN/AUS-Schalter
3 - Drehzahl-Steuerung
4 - Radachse
5 - Hilfsgri
6 - Hitzeschutz
7 - Verjüngte Ringmutter des Stoßdämpfers
8 - Stoßdämpfer-Pad (optional)
10 - Schraubenschlüssel (17 mm-Schlüssel
und Stiftschlüssel)
11 - Belüftungsschlitze für den Motor
13 - Feststellknopf für den Schalter
14 - Achsen-Sperre
Vergewissern Sie sich vor Inbetriebnahme des Werkzeuges, dass
- die Packung vollständig ist und keine Anzeichen von Transport- oder Lagerschäden aufweist;
- das Gerät vollständig ist; Anzahl und Art der Teile müssen der Beschreibung in dieser Anleitung entsprechen;
- Netzanschluss und Steckdose die in der Tabelle und auf dem in diesem Handbuch dargestellten und erklärten
Maschinenschild angegebene Belastbarkeit haben.
Vergewissern Sie sich, dass
- der Netzanschluss den Geräteeigenschaften entspricht;
- Netzanschluss und Stecker in perfektem Zustand sind;
- der AN/AUS-Schalter richtig funktioniert – vom Netzanschluss getrennt prüfen;
- alle Teile des Werkzeugs richtig montiert wurden und es keine Anzeichen für Schäden gibt;
- die Belüftungsschlitze nicht blockiert sind.
- Einschalten: Hebel des Schalters (2) in Richtung des Werkzeugkörpers drücken; ist das Gerät in der AN-Position gesperrt, gleichzeitig Knopf (13)
drücken und gedrückt halten während der Hebel (2) losgelassen wird und somit den Schalter feststellen.
- Anhalten: Hebel des Schalters lösen oder – falls dieser gesperrt wurde – Hebel drücken, um den Feststellknopf zu lösen.
DIE TEILE DES GERÄTS
KONTROLLE BEI ERHALTEN DES GERÄTS
- Gri (5) anschrauben; der Gri kann rechts oder links vom Werkzeugkörper montiert werden;
MONTIEREN DES STOSSDÄMPFER-PADS
- Stützteller (8) auf die Radachse schieben (4);
- Ringmutter (7) anschrauben und mit dem Stiftschlüssel festziehen; dabei ist mit dem 17 mm-Schlüssel oder der Achsensperre zu verhindern,
dass sich die Achse bewegt.
MONTAGE DES GERÄTS
VOR EINSCHALTEN DES GERÄTS
EINSCHALTEN UND ANHALTEN
14
13
