33M ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
RU
Перед включением инструмента убедитесь в том, что:
- упаковка целая и на ней нет признаков повреждения во время транспортировки и/или хранения;
- инструмент полностью укомплектован; проверьте соответствие номера и типа деталей с данной инструкцией по эксплуатации;
- электропитание и штепсельная розетка смогут выдержать нагрузку, указанную в таблице и в маркировочной табличке с паспортными данными
инструмента, которая представлена и расшифрована далее в данном руководстве.
- Расположите теплоизолятор (6) на коробке скоростей таким образом, чтобы отверстия для установки ручки совпадали с отверстиями
коробки скоростей;
- вкрутите рукоятку (5) рукоятку можно установить как слева, так и справа от корпуса инструмента.
- Если инструмент используется без боковой рукоятки, то тепловой изолятор должена фиксироваться при помощи болтов в комплекте (9).
УСТАНОВКА ОПРАВКИ
- Насадите оправку (8) на шпиндель (4);
- Закрутите конусовидную кольцевую гайку (7) и затяните её при помощи штифтового гаечного ключа, удерживая шпиндель в неподвижном
положении при помощи 17мм гаечного ключа или блокиратора шпинделя (14).
Убедитесь в том, что:
- электропитание соответствует характеристикам инструмента;
- кабель электропитание и штепсельная вилка в хорошем состоянии;
- Рычаг ВКЛ/ВЫКЛ. работает нормально - проверьте при отключённом электропитании;
- Все детали инструмента закреплены надлежащим образом и отсутствуют признаки повреждения;
- вентиляционные отверстия не заблокированы
- ПУСК: нажмите кнопку для блокировки переключателя (2A) и затем включите рычаг (2). Чтобы зафиксировать машину в режиме постоянной работы,
нажмите рычаг переключателя (2), а затем кнопку для блокировки (2A) и, удерживая её в нажатом положении, отпустите рычаг переключателя (2)
- ОСТАНОВКА: отпустите рычаг (2) или, если он зафиксирован, нажмите на рычаг, чтобы освободить кнопку для его блокировки.
- Запуск: нажмите рычаг (2); если инструмент необходимо зафиксировать в режиме ВКЛ., то нажмите одновременно кнопку (13) и, удерживая её
в нажатом положении, отпустите рычаг (2).
- Остановка: отпустите рычаг включателя или, если он зафиксирован, нажмите на рычаг, чтобы открючить кнопку блокировки.

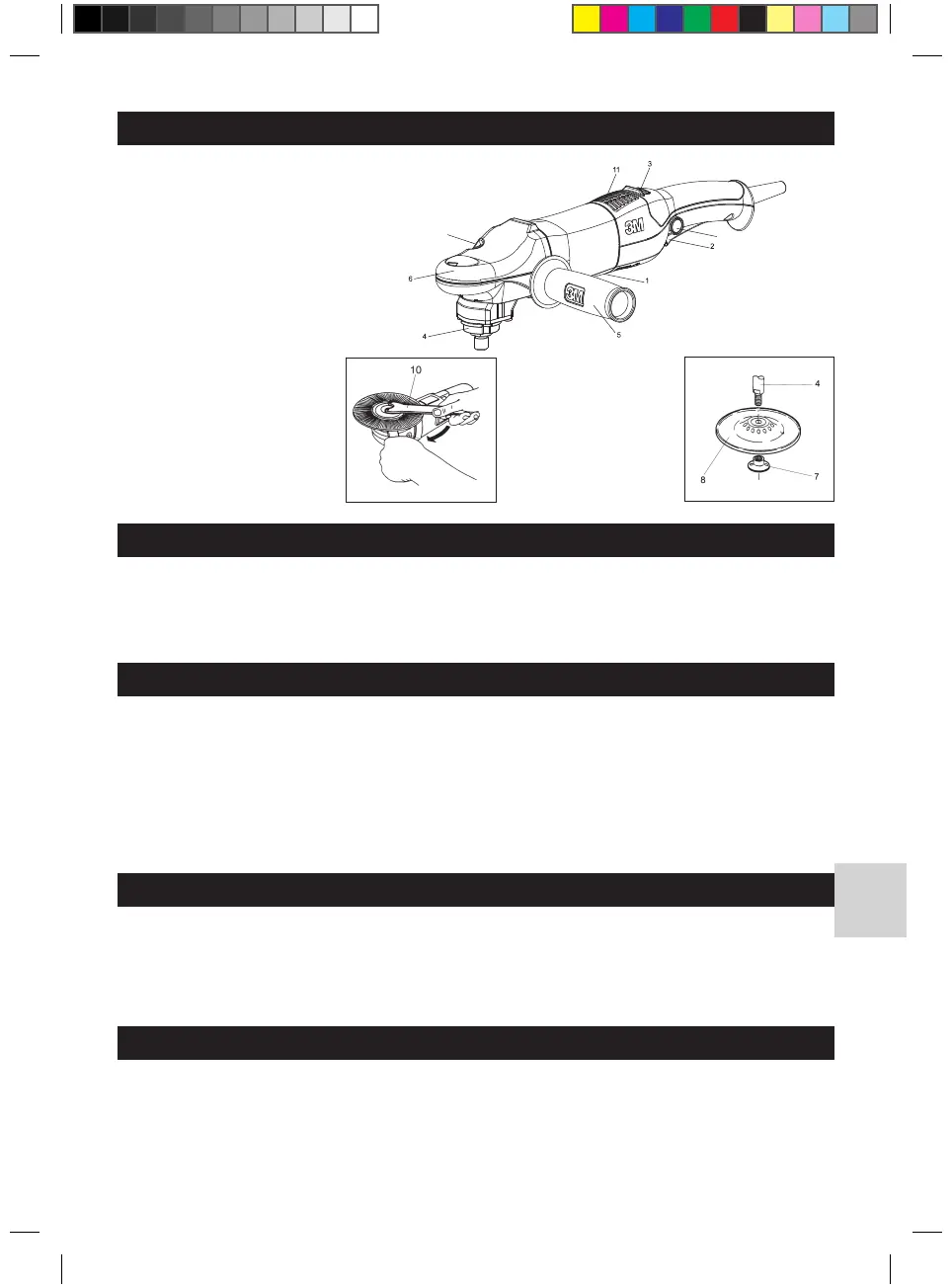

ДЕТАЛИ ИНСТРУМЕНТА
ПЕРВОНАЧАЛЬНЫЙ ОСМОТР ИНСТРУМЕНТА
СБОРКА ИНСТРУМЕНТА
ПЕРЕД ВКЛЮЧЕНИЕМ ИНСТРУМЕНТА
ПУСК И ОСТАНОВКА
1 - Маркировочная табличка с паспортными данными
2 - Рычаг ВКЛ/ВЫКЛ.
3 - Регулятор скорости
4 - Шпиндель
5 - Вспомогательная рукоятка
6 - Теплоизолятор
7 - Конусовидная кольцевая гайка
для оправки
8 - Оправка (поставляется по
желанию покупателя)
10 - Ключи (17мм гаечный ключ и
штифтовой гаечный ключ)
11 - Вентиляционные отверстия
мотора
13 - Кнопка для блокировки
14 - Кнопка для блокировки
шпинделя
14
13
