HU
33M Kezelési útmutató
A szerszám beindítása előtt győződjön meg arról, hogy:
- a csomagolás sértetlen-e és nincsenek-e rajta szállítási vagy tárolási sérülések jelei,
- a szerszám komplett-e; ellenőrizze, hogy az alkatrészek darabszáma és típusa megfelel-e a jelen útmutató brosúrában leírtaknak;
- a tápellátás és a dugaszoló aljzat elbírja-e a táblázatban és a szerszámazonosító címkén szereplő, a kézikönyvben megadott terhelést.
- Beindítás: nyomja a kapcsoló (2) karját a szerszám test felé; ha a szerszámot BE állásban akarja rögzíteni, ezzel egyidejűleg nyomja meg a kapcsoló reteszelő
gombot (13) és tartsa lenyomva, miközben kioldja a kart (2) és így rögzíti a kapcsolót.
- Leállítás: oldja ki a kapcsoló karját vagy, ha helyzetében rögzítve van, nyomja meg a kart a reteszelő gomb kioldásához.

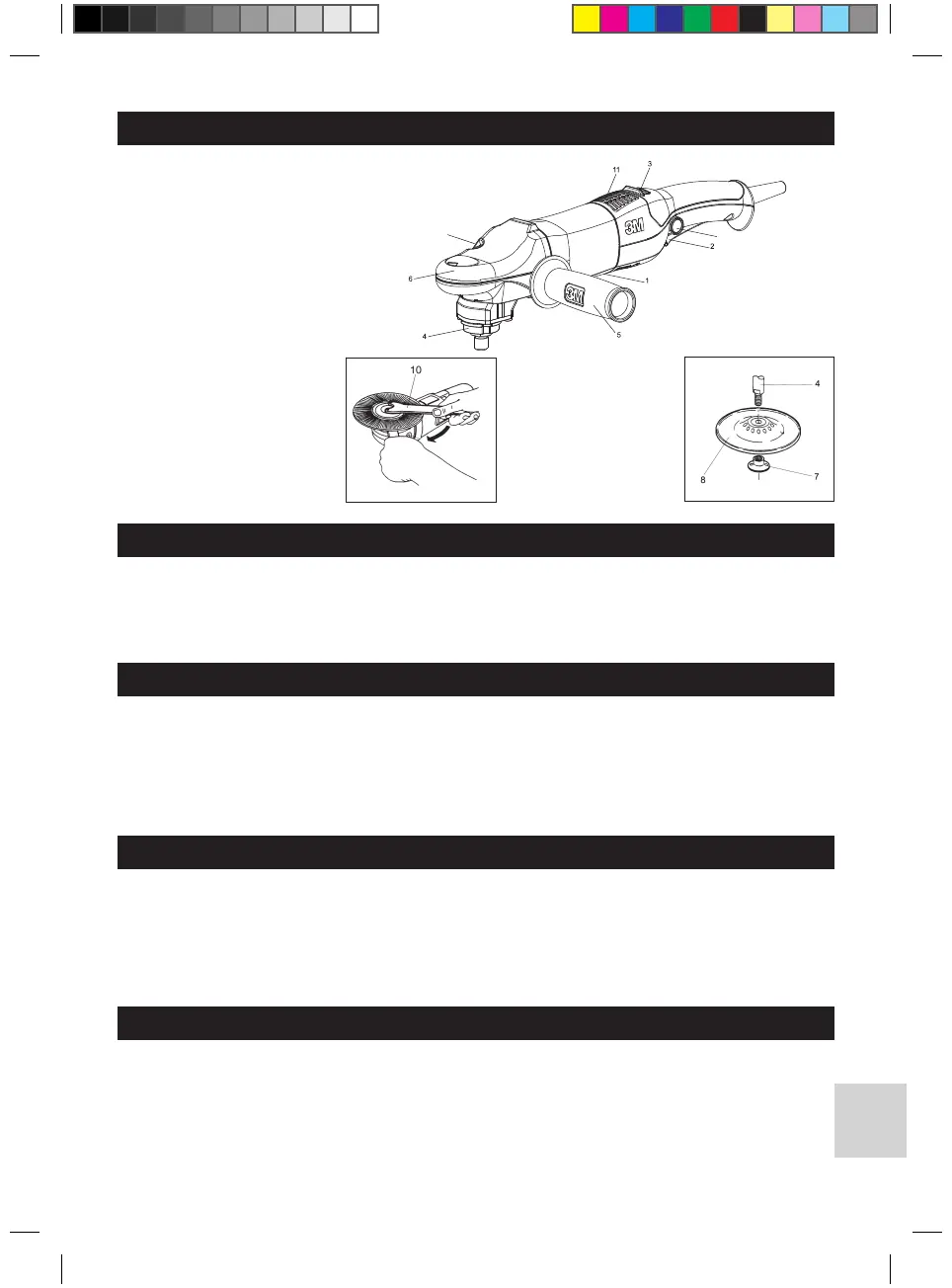

A SZERSZÁM ALKATRÉSZEI
ELSŐ ELLENŐRZÉSEK A SZERSZÁM ÁTVÉTELEKOR
- Csavarozza be a fogantyút (5); a fogantyút a szerszámtest bal vagy jobb oldalára lehet felszerelni;
A TÁVTARTÓ ALÁTÉT SZERELÉSE
- Helyezze rá a távtartó alátétet (8) az orsóra (4);
- Csavarozza rá a kúpos gyűrűs anyát (7) és szorítsa meg a kétcsapos csavarkulccsal, a 17 mm-es villáskulcs vagy az orsóretesz (14)
segítségével megakadályozva azt, hogy az orsó elmozduljon.
A SZERSZÁM ÖSSZESZERELÉSE
Győződjön meg arról, hogy:
- a tápellátás megfelel-e a szerszám jellemzőinek;
- a tápellátó kábel és a dugvilla tökéletes állapotban van-e;
- a BE/KI kapcsoló megfelelően működik-e, vizsgálja meg lecsatlakoztatott tápellátással;
- a szerszám minden alkatrészét megfelelő módon szerelték fel és sérülés jelei nem láthatók;
- a szellőzőnyílások nincsenek letakarva.
A SZERSZÁM INDÍTÁSA ELŐTT
BEINDÍTÁS ÉS LEÁLLÍTÁS
1 - Azonosító címke
2 - BE/KI kapcsoló
3 - Fordulatszám szabályzó
4 - Orsó
5 - Kiegészítő fogantyú
6 - Hővédő egység
7 - Távtartó alátét kúpos gyűrűs anya
8 - Távtartó alátét (opcionális)
10 - Csavarkulcsok (17 mm-es
villáskulcs és kétcsapos csavarkulcs)
11 - Motor szellőzőnyílások
13 - Kapcsoló reteszelő gomb
14 - Orsóretesz
14
13
